Máy phát hiện đường ống dẫn dây cáp kim loại dưới lòng đất đa chức năng với bộ phát 15W và ID cáp XHGX507C1

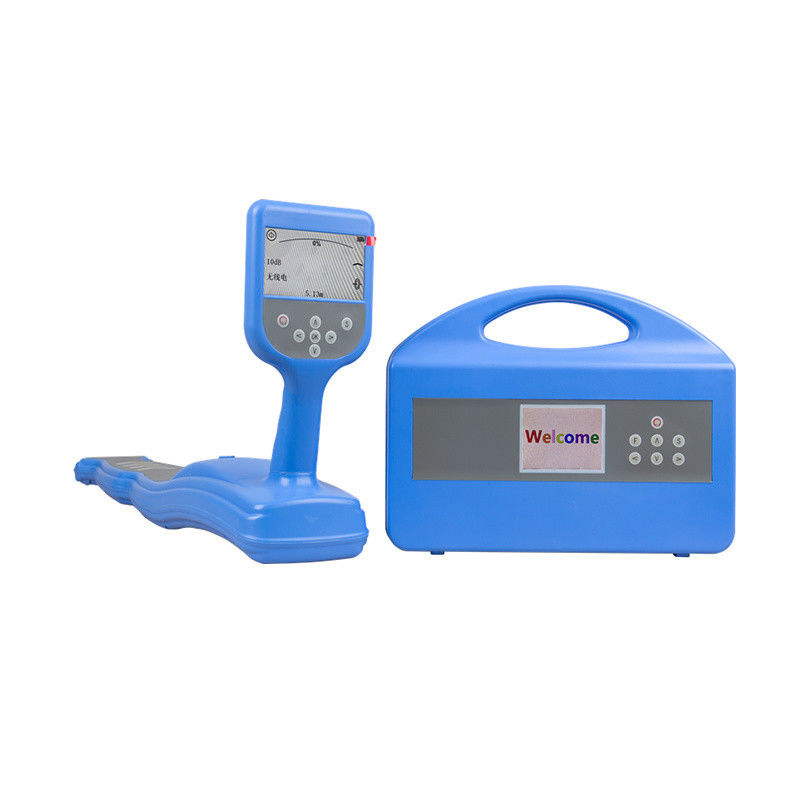

XHGX507C1 Cable Pipe Locatorlà một hệ thống phát hiện tiện ích ngầm chuyên nghiệp được phát triển cho các nhà khai thác cơ sở hạ tầng đô thị, mạng lưới điện, viễn thông và đường ống.Bộ đầy đủ kết hợp một bộ truyền 15W công suất cao (300V đầu ra trực tiếp tối đa, 9 cấp độ điều chỉnh), một máy thu chính xác với độ sâu và đo lường dòng điện thời gian thực, một kẹp nối Φ125mm và một kẹp nhận dạng linh hoạt Φ200mm hỗ trợ theo dõi đường dẫn cáp / đường ống,hiển thị hướng, đo độ sâu chôn (0 ′′ 20m), nhận dạng thông minh của tối đa 20 dây cáp, và tùy chọn A-frame xác định lỗi đặt đất trong một hộp công cụ tích hợp.

Không giống như các thiết bị định vị thông thường đòi hỏi phải lặp đi lặp lại giữa máy phát và máy thu,XHGX507C1 cho phép các kỹ thuật viên hiệu chuẩn trước tối đa 20 dây cáp ở đầu máy phát (được đánh số L1L20), sau đó xác định chúng một một ở đầu từ xa. máy thu đánh dấu một kết hợp thành công với một biểu tượng kiểm tra màu xanh lá cây và tiếng bíp,và các dây cáp không mục tiêu với một thập tự đỏ giảm đáng kể thời gian làm việc trên thực địa và cải thiện an toàn tại các công trường đa cáp.

• Máy phát năng lượng cao 15W, 9 cấp độ điều chỉnh:Điện áp đầu ra trực tiếp tối đa là 300V với khớp kháng cự thời gian thực hoàn toàn tự động, bảo vệ quá tải và mạch ngắn,đảm bảo truyền tín hiệu ổn định trong các điều kiện đất và đất khác nhau.
• Ba phương pháp tiêm tín hiệu:Kết nối trực tiếp ( tín hiệu mạnh nhất, phạm vi phát hiện tối đa 20km), kẹp nối (không tiếp xúc, phù hợp với cáp hoạt động) và cảm ứng (không cần dây điện, cho độ sâu chôn dưới 2m).Chế độ đầu ra được xác định tự động bởi phụ kiện được kết nối.
• 11 Tần số phát hiện hoạt động + thụ động:11 tần số hoạt động từ 640Hz đến 197kHz (640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz,197kHz) cộng với 50Hz/60Hz/250Hz tần số điện và phát hiện tần số vô tuyến thụ động 14 tần số có thể chọn trên máy thu tổng cộng.
• Độ sâu và đo dòng điện trong thời gian thực (020m):Độ chính xác vị trí mặt phẳng của trục trung tâm trong phạm vi ± 5% (thần độ chôn 0 ′ 3 m) và -10% (thần độ chôn 3 ′ 20 m);Các phương pháp kiểm tra độ sâu 45 ° và 80% đỉnh rộng có sẵn cho độ tin cậy cao hơn.
• Theo dõi tầm xa:Kết nối trực tiếp thường đạt 0 ∼ 20 km chiều dài cáp; phương pháp nối thường đạt 0 ∼ 10 km, tùy thuộc vào sức đề kháng nối đất, sức đề kháng cáp và độ sâu chôn.
• Hệ thống nhận dạng cáp:Chọn trước tối đa 20 dây cáp (L1L20); nhận dạng được thông qua khi dòng phát hiện ≥ 0,3mA, trong phạm vi 75% ∼ 135% của giá trị hiệu chuẩn,và mũi tên hướng hiện tại phù hợp với dấu hiệu màu xanh lá câyCác cáp không phải mục tiêu có dấu chữ thập đỏ.
• Phân tích hướng hiện tại:Ở 640Hz, 1.28kHz, 2.56kHz và 3.20kHz,Máy thu so sánh giai đoạn tín hiệu để phân biệt đường ống mục tiêu từ các đường song song liền kề, loại bỏ nguyên nhân phổ biến nhất gây ra lỗi theo dõi trong các hành lang tiện ích tắc nghẽn.
• Đường giao diện định vị thông qua dây dẫn dắt và định vị cổ điển:Một đường ống mô phỏng trực quan và mũi tên hướng dẫn các nhà điều hành ngay trên đường; chế độ cổ điển thêm một màn hình la bàn,và đo biến dạng tín hiệu xác minh độ tin cậy dữ liệu bằng cách so sánh hình dạng sóng đỉnh và thung lũng.
• Thiết kế chống nhiễu mạnh mẽ:Bộ lọc kỹ thuật số băng tần cực hẹp ngăn chặn nhiễu tần số điện và nhiễu hài hòa từ các cáp trực tiếp liền kề;Chỉ số tin cậy màu xanh lá cây/màu đỏ cho phép người vận hành biết liệu kết quả hiển thị có đáng tin cậy hay không.
• Vị trí lỗi mặt đất khung A tùy chọn:Sử dụng phương pháp điện áp bước ở 640Hz ∼ 3,20kHz, hư hỏng cách điện và lỗi nối đất của đường ống và vỏ cáp có thể được xác định chính xác bằng hướng dẫn mũi tên hướng.

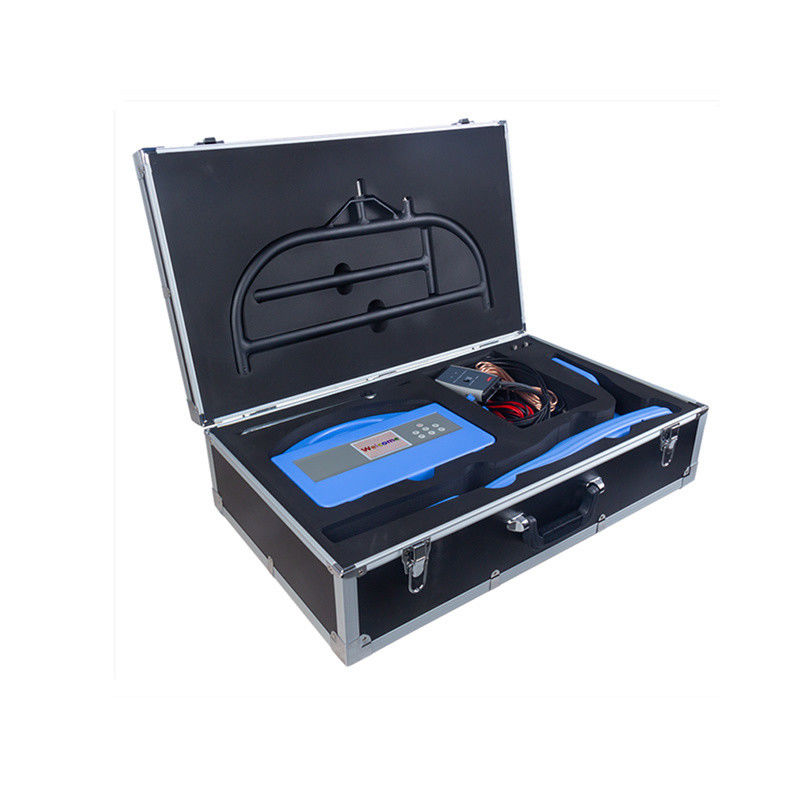

• Thiết kế sẵn sàng:Máy ảnh cảm ứng LCD 5 inch (điện phát) và 4,3 inch (điện thu) có khả năng đọc dưới ánh sáng mặt trời; hộp công cụ đặc biệt tích hợp chịu được áp suất khoảng 200kg;pin lithium sạc có tuổi thọ dài hỗ trợ một ngày làm việc đầy đủ.
