Name: Định vị ống dẫn cáp ngầm tùy chỉnh để theo dõi tuyến đường
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507X
Price: 1,662.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	XZH TEST
Chứng nhận:	CE, ISO
Số mô hình:	XHGX507X

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Hàng hiệu:

XZH TEST

Chứng nhận:

CE, ISO

Số mô hình:

XHGX507X

Mẫu số:

XHGX507X

Quyền lực:

Điện

tùy chỉnh:

tùy chỉnh

Màu sắc:

Màu vàng

Gói vận chuyển:

Hộp gỗ chứa đầy bọt

Thương hiệu:

XZH kiểm tra

Nguồn gốc:

Trung Quốc Tây An

Khả năng cung cấp:

2000 chiếc / năm

Tùy chỉnh:

Có sẵn

Dịch vụ sau bán hàng:

Giấy chứng nhận bảo hành

Bảo hành:

12 tháng

Làm nổi bật:

High Light

Làm nổi bật:

Máy định vị đường ống cáp ngầm

Tracer tuyến đường cáp với tùy chỉnh

Máy định vị cáp theo dõi tuyến đường

Trading Information

Số lượng đặt hàng tối thiểu:

chi tiết đóng gói:

Hộp gỗ

Thời gian giao hàng:

5-7 ngày

Điều khoản thanh toán:

T/T

Khả năng cung cấp:

2000 chiếc / năm

Mô tả sản phẩm

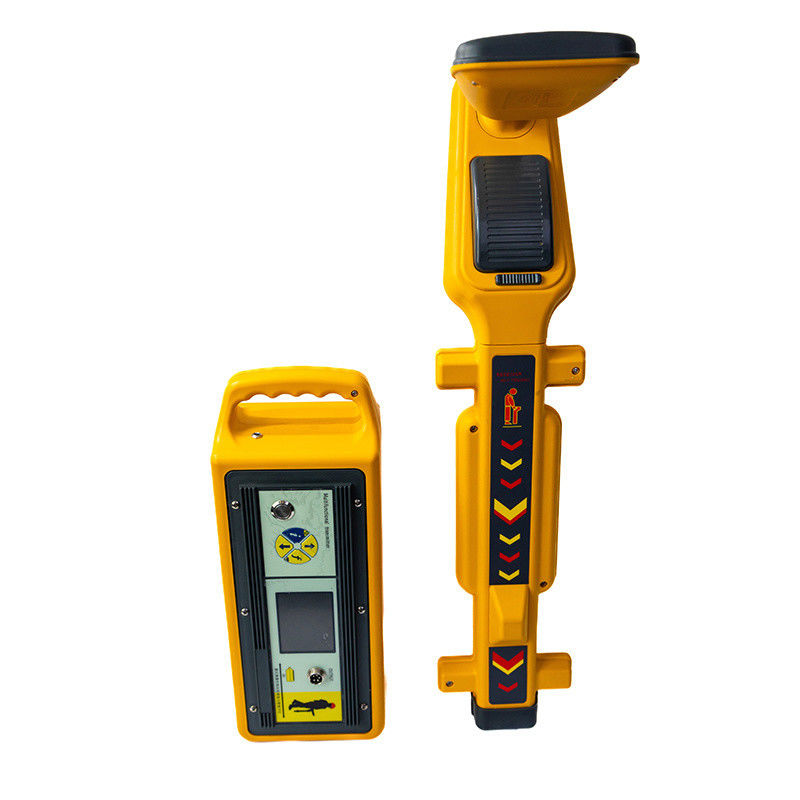

XHGX507X Tùy chỉnh Máy định vị đường ống cáp ngầm màu vàng thông minh để dò tìm tuyến đường

Giới thiệu sản phẩm
Máy định vị đường ống cáp XHGX507X này sử dụng tín hiệu trường điện từ của cáp ngầm để định vị cáp và đưa ra các chỉ số về độ sâu và dòng điện, từ đó thực hiện chức năng phát hiện cáp.
Máy phát và máy thu của thiết bị này tuân thủ Phần 15 của Quy tắc FCC của Hoa Kỳ, thiết bị này tuân thủ các quy định liên quan của Chỉ thị Châu Âu 1999/5/EC.
Tính năng:

Thiết bị này có thể được sử dụng để tìm kiếm đường đi của cáp, xác định cáp không có điện và cáp có điện
Hỗ trợ các chức năng chỉ báo hướng dòng điện và pha, đồng thời có công nghệ độc đáo có thể hiển thị hướng dòng điện và pha của tín hiệu theo dõi, cải thiện hiệu quả độ chính xác của đường tìm kiếm.
Đồng thời, nó cũng có thể phát hiện độ sâu chôn của cáp.
Máy phát với nhiều tùy chọn tần số, 577HZ, 815HZ, 8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS THẤP, SS CAO, Chế độ đa tần.
Chức năng với đồng hồ đo điện trở để kiểm tra giá trị điện trở liên tục bên ngoài.
Hiển thị kỹ thuật số cường độ tín hiệu
độ lợi
Mũi tên trái và phải cho biết vị trí đường ống
tần số làm việc
Hiển thị đồ họa cường độ tín hiệu
Chế độ hoạt động
pin
La bàn chỉ hướng của đường ống
Hiển thị theo thời gian thực độ sâu và dòng điện của đường ống

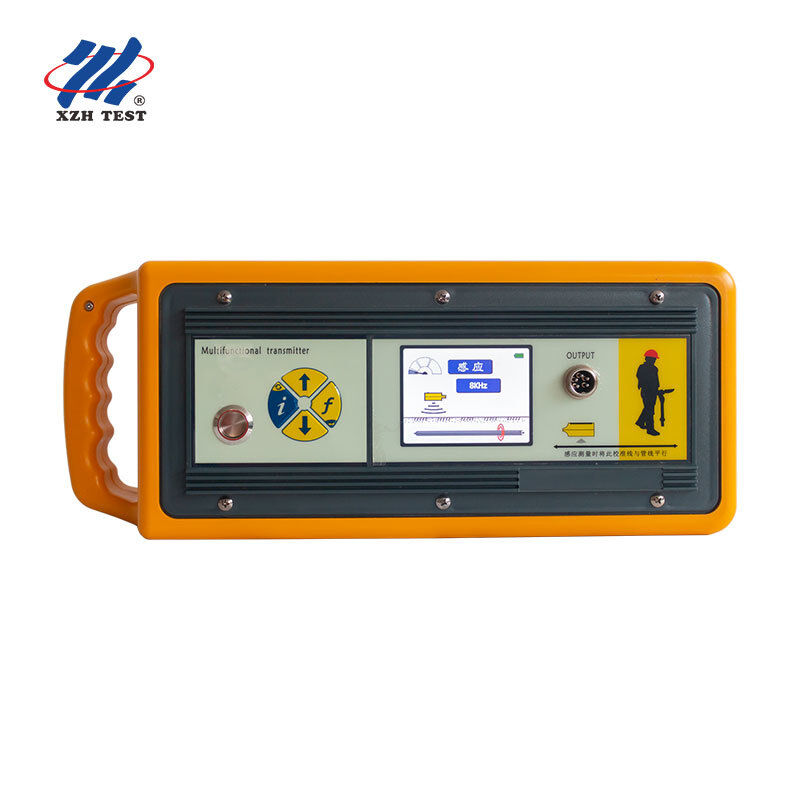

Giới thiệu ngắn gọn về máy phát

Định vị ống dẫn cáp ngầm tùy chỉnh để theo dõi tuyến đường 0

Bảng điều khiển và giới thiệu chức năng của máy phát
Máy phát là một nguồn tín hiệu có thể phát ra đủ công suất và là một trong những lõi của bộ thiết bị này. Nó có các chức năng hoàn chỉnh, trí thông minh cao và thao tác đơn giản.
Giới thiệu bảng điều khiển
Lưu ý: xem hình trên
1. Phím 2. Cổng ra 3. Vùng hiển thị LCD 4. Phím tổ hợp tần số 5. Điều chỉnh nguồn
phím tổ hợp
6. Phím tổ hợp menu 7. Cổng sạc
Giới thiệu chức năng
1. Phím chuyển đổi: Công tắc này là một công tắc tự khóa; nhấn nó để bật nguồn, máy phát ở trạng thái hoạt động; bật ra để ngắt nguồn, máy phát ở trạng thái tắt.
2. Cổng ra: Cổng này là một ổ cắm hàng không chuyên dụng đa lõi; nó được sử dụng để thay đổi chế độ đầu ra của tín hiệu. Kết nối đường kết nối trực tiếp là chế độ kết nối trực tiếp; chèn kết nối kẹp ghép nối là chế độ ghép nối; không kết nối đường dây là chế độ cảm ứng.
3. Vùng hiển thị tinh thể lỏng: Hiển thị thông tin cơ bản cần thiết.
4. Phím tần số: Phím này là một công tắc mềm jog; tần số của tín hiệu đầu ra có thể được thay đổi mỗi khi nó được nhấn; nguồn ban đầu là 577Hz. Ban đầu là 8KHz ở chế độ cảm biến. Trong giao diện menu cài đặt tần số, nhấn phím này để chọn hoặc hủy tần số do thanh sáng bao phủ; trong cài đặt chế độ đa tần, nhấn phím này để chọn thay thế kênh tần số đầu ra.
5. Phím nguồn: Phím này là một công tắc mềm jog; công suất đầu ra có thể được thay đổi một lần mỗi khi nó được nhấn và nó có thể được chọn từ cấp thấp, cấp giữa, cấp cao và cấp đầy đủ. Lật qua menu tần số; trong cài đặt chế độ đa tần, nhấn phím này để chọn tần số đầu ra.
6. Phím menu: Phím này là một công tắc mềm jog; nhấn phím này để vào chu kỳ trong menu cài đặt tần số, chế độ đo điện trở và cài đặt chế độ đa tần.
7. Cổng sạc: Cổng này là một Φ2.1 chân sạc; nó được sử dụng để kết nối bộ sạc đặc biệt để sạc pin.

Nội dung hiển thị giao diện máy phát

Tần số	Hiển thị tần số đầu ra hiện tại
Nguồn	Hiển thị công suất đầu ra hiện tại; nó có thể hiển thị cấp thấp, cấp giữa, cấp cao và cấp đầy đủ tương ứng
Chế độ	Hiển thị chế độ hoạt động hiện tại; kết nối trực tiếp, ghép nối và cảm ứng có thể được hiển thị riêng.
Dòng điện	Hiển thị giá trị dòng điện vòng lặp hiện tại; hiển thị hiệu quả là 0-999 mA. Trở kháng: Hiển thị giá trị trở kháng vòng lặp hiện tại; hiển thị hiệu quả là 00001-20000 ohms.
Nguồn	Cho biết nguồn pin hiện tại; nó được biểu thị bằng một biểu tượng pin, tất cả màu đen là đầy pin và bên trái là hiển thị phần trăm công suất hiện tại.
Mẹo phù hợp	Khi vòng tròn bên dưới hình ảnh bắt đầu lăn, điều đó có nghĩa là máy phát đang hoạt động ổn định.
Cài đặt tần số	577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss thấp, ss cao, chế độ đa tần.

Chế độ đầu ra tín hiệu - chế độ hoạt động của máy phát
Máy phát có thể xuất ra các tín hiệu AC khác nhau, có thể được áp dụng cho cáp mục tiêu theo ba cách (kết nối trực tiếp, ghép nối, cảm ứng). Để đảm bảo truyền tín hiệu đáng tin cậy trên cáp mục tiêu, phải có một vòng lặp đáng tin cậy trong đường dây. Nó có thể là một vòng lặp gián tiếp bao gồm mặt đất, một vòng lặp điện dung bao gồm điện dung phân bố được hình thành giữa một cáp đủ dài và mặt đất hoặc một vòng lặp trực tiếp bao gồm các điểm lỗi ngắn mạch giữa các đường dây. Các mạch khác nhau đáp ứng các thử nghiệm khác nhau.

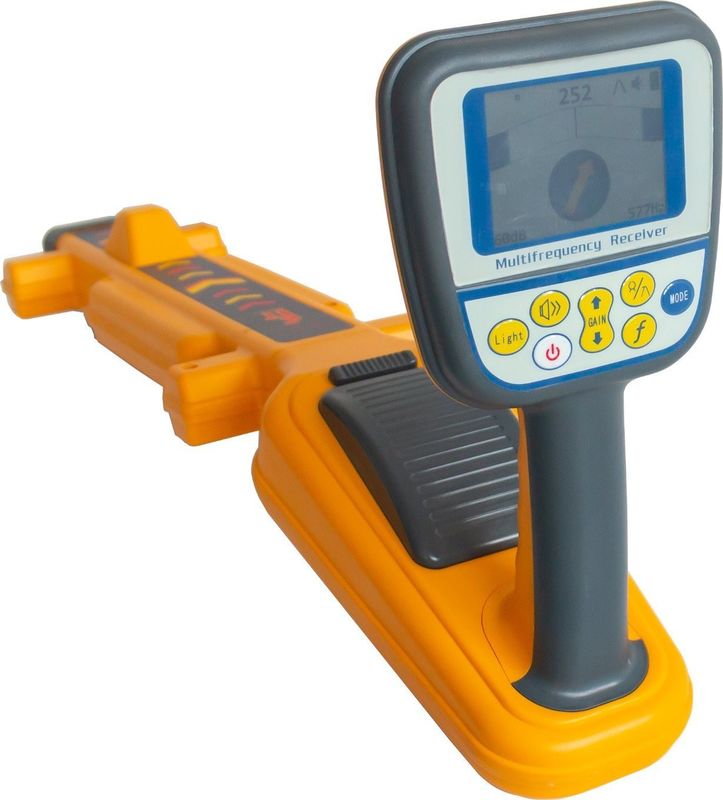

Giới thiệu ngắn gọn về máy thu

Định vị ống dẫn cáp ngầm tùy chỉnh để theo dõi tuyến đường 1

Bảng điều khiển và giới thiệu chức năng của máy thu
Máy thu là sự tích hợp của một mạch hệ thống có khả năng nhận một trường từ cụ thể và chuyển đổi nó thành một tín hiệu điện để hiển thị nó và nhắc người vận hành. Nó là lõi thứ hai của bộ thiết bị này. Nó có đầy đủ chức năng, có tính thông minh cao, di động, nhẹ và dễ vận hành.

Giới thiệu chức năng nội dung hiển thị giao diện
Giao diện chế độ mũi tên đỉnh rộng của máy thu
Tần số: Hiển thị giá trị tần số nhận hiện tại; giá trị ban đầu là 577Hz khi bật nguồn.
Lưới:Cường độ tín hiệu được biểu thị bằng chiều dài của lưới; lưới di chuyển từ cả hai bên vào giữa và tín hiệu quá mạnh hoặc ngoài phạm vi khi lưới đầy.
Ba chữ số: cường độ tín hiệu được biểu thị bằng kích thước của số; phạm vi hợp lệ là 00.0-99.9, khi hiển thị 99.9, tín hiệu quá mạnh hoặc ngoài phạm vi.
La bàn màu: cho biết hướng của đường ống.
Độ sâu & Dòng điện: Cho biết độ sâu đo được của đường ống ngầm và dòng điện trên đường ống.
Độ lợi: Cho biết độ phóng đại của tín hiệu hiện đang được xử lý bởi máy thu, với dải động từ 000-140db; nó được điều chỉnh tự động theo mặc định. Khởi động ban đầu là 60db.
Chế độ: Cho biết cách máy thu nhận tín hiệu và hiển thị đỉnh hẹp, đỉnh rộng, rãnh, mũi tên đỉnh rộng, đỉnh + rãnh và thiết bị bên ngoài; bật nguồn ban đầu là đỉnh rộng. Các thiết bị bên ngoài được nhận dạng tự động.
Mức pin: Cho biết mức pin hiện tại; nó được biểu thị bằng biểu tượng pin.
Âm lượng: Cho biết trạng thái hoạt động hiện tại của còi, được biểu thị bằng biểu tượng còi cộng với một đường, một đường là độ ồn thấp, hai đường là độ ồn trung bình, ba đường là độ ồn cao và một dấu gạch chéo là để tắt còi. Bật nguồn ban đầu là tắt còi.
Mũi tên trái và phải: Mũi tên tự động xuất hiện ngoài cáp để cho biết vị trí cáp; hai mũi tên xuất hiện phía trên cáp.
Hướng hiện tại: Khi sử dụng tần số SS, chức năng này có thể hiển thị hướng của dòng tín hiệu để hỗ trợ người vận hành trong việc tìm đường.
Chỉ báo pha: Khi sử dụng tần số SS, máy thu sẽ hiển thị pha của tín hiệu. Nhấn và giữ phím tần số để xóa pha.Đặc điểm của máy thu
1) Định vị cáp: Chọn phương pháp đỉnh sóng và sử dụng định vị ăng-ten song song để nhanh chóng theo dõi cáp mục tiêu. Khi nó ở trên cáp, tín hiệu là lớn nhất và hai bên giảm. Chọn phương pháp thung lũng và sử dụng ăng-ten dọc để định vị. Khi không có cáp và nguồn nhiễu liền kề, việc định vị sẽ chính xác và đáng tin cậy hơn. Khi máy thu ở trên cáp, tín hiệu là nhỏ nhất và tín hiệu ở cả hai bên lớn.
2) Đo độ sâu: Ở chế độ kết nối trực tiếp, độ sâu được đo trực tiếp. Đặt máy thu trực tiếp phía trên đường ống và giữ cho thân thiết bị đứng yên khi hướng do la bàn chỉ thẳng về phía trước và giá trị âm thanh theo thời gian thực được hiển thị ở góc trên bên trái.
nhắc nhở bằng giọng nói
Một tính năng tuyệt vời của thiết bị này là nó có lời nhắc bằng giọng nói, có thể làm giảm sự mệt mỏi cho mắt của người vận hành khi làm việc trong thời gian dài và làm cho công việc phát hiện trở nên đơn giản và rõ ràng hơn. Âm lượng của âm thanh phát ra từ máy thu tỷ lệ thuận với cường độ của tín hiệu nhận được. Dưới độ lợi thống nhất, khi âm thanh từ máy thu lớn và nhanh, điều đó có nghĩa là tín hiệu nhận được mạnh và ngược lại, điều đó có nghĩa là
tín hiệu nhận được yếu. Khi máy thu ở phương pháp đỉnh, âm thanh lớn nhất và sắc nét ngay phía trên cáp và âm thanh nhỏ và thưa thớt ở cả hai bên. Khi máy thu ở phương pháp thung lũng, âm thanh là nhỏ nhất và thưa thớt nhất ngay phía trên đường ống và âm thanh lớn và chặt chẽ ở cả hai bên.
Chế độ hoạt động của máy thu
nguyên tắc làm việc
Khi một tín hiệu được áp dụng cho cáp, có một dòng điện trên cáp và dòng điện tạo ra một từ trường phát ra xung quanh cáp. Tần số của từ trường phù hợp với tần số của tín hiệu được áp dụng. Cường độ là cáp làm trung tâm của vòng tròn và bức xạ giảm và hướng là hướng tiếp tuyến của một điểm nhất định trên vòng tròn bức xạ.
Máy thu nhận tín hiệu từ trường hoặc tín hiệu điện trường bị rò rỉ do cáp phát ra thông qua ăng-ten bên trong hoặc thiết bị đầu vào bên ngoài và có thể được xử lý ở hai chế độ hoạt động khác nhau và sự thay đổi cường độ tín hiệu được nhắc nhở cho người vận hành.
Chế độ nhận tín hiệu - chế độ hoạt động của máy thu
Phương pháp đỉnh(đỉnh hẹp, đỉnh rộng, mũi tên rộng, đỉnh + thung lũng)
Phương pháp rãnh(rãnh)
