Với chức năng chỉ dẫn lệch đường dẫn Audio Cable Tester

Name: Với chức năng chỉ dẫn lệch đường dẫn Audio Cable Tester
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 1,050.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Tây An, Thiểm Tây, Trung Quốc
Hàng hiệu:	XZH TEST
Chứng nhận:	CE, ISO
Số mô hình:	XHDD503E

Thông tin chi tiết

Nguồn gốc:

Tây An, Thiểm Tây, Trung Quốc

Hàng hiệu:

XZH TEST

Chứng nhận:

CE, ISO

Số mô hình:

XHDD503E

Mô hình NO.:

XHDD503E

Sử dụng:

Máy kiểm tra cáp mạng, Máy kiểm tra cáp âm thanh, Máy kiểm tra cáp đồng trục, Máy kiểm tra cáp kỹ th

Sức mạnh:

Điện

tùy chỉnh:

tùy chỉnh

Màu sắc:

Màu đen

Lọc:

200Hz-1600Hz Tùy chọn

Tăng đầu ra:

16 Mức (0~112dB)

trở kháng đầu ra:

350Ω

trở kháng đầu ra:

350Ω

Độ chính xác định vị âm thanh-từ tính:

Nhỏ hơn 0,2m

Độ chính xác định vị âm thanh-từ tính:

Nhỏ hơn 0,2m

Độ chính xác định vị điện áp bước:

dưới 0,5m

Độ chính xác nhận dạng đường dẫn:

dưới 0,5m

Gói vận chuyển:

Vỏ gỗ

Thương hiệu:

KIỂM TRA XZH

Nguồn gốc:

Trung Quốc

Nguồn gốc:

Trung Quốc

Mã Hs:

9031809090

Mã Hs:

9031809090

Khả năng cung cấp:

2000 chiếc / năm

Khả năng cung cấp:

2000 chiếc / năm

Tùy chỉnh:

Có sẵn

Tùy chỉnh:

Có sẵn

Dịch vụ sau bán hàng:

Giấy chứng nhận bảo hành

Dịch vụ sau bán hàng:

Giấy chứng nhận bảo hành

Bảo hành:

12 tháng

Bảo hành:

12 tháng

Trading Information

Số lượng đặt hàng tối thiểu:

1 đơn vị

chi tiết đóng gói:

bao bì gỗ

Thời gian giao hàng:

5-8 ngày

Điều khoản thanh toán:

T/T

Khả năng cung cấp:

500 đơn vị mỗi tháng

Mô tả sản phẩm

Mô tả
Máy tìm lỗi cáp sử dụng các nguyên tắc thu hồi rung động và cảm ứng điện từ để xác định vị trí cụ thể của điểm lỗi cáp.Một máy phát xung cao áp được sử dụng để gây raflash quaCác hiện tượng vật lý như sóng rung, sóng âm thanh và sóng điện từ được tạo ra bởiflash quaxả tại điểm lỗi được thu thập bởi một đầu dò đặc biệt của thiết bị chỉ dẫn, khuếch đại, xử lý, hiển thị, và đầu ra bởi thiết bị chỉ dẫn lỗi cáp.Vị trí chính xác của điểm lỗi được xác định bởi thính giác và thị lực của người thử nghiệmĐó là, nhiệm vụ xác định chính xác điểm lỗi cáp "chính xác trên cáp và trong phạm vi đo lường thô" đã hoàn thành.
Thiết bị điểm cố định này phù hợp với các lỗi kháng cự thấp, mạch ngắn, mạch mở và ngắt kết nối của cáp điện, cáp đồng trục tần số cao, cáp đèn đường,và dây chèn được chôn vùi làm bằng các vật liệu khác nhau với các phần cắt ngang và phương tiện khác nhau, cũng như rò rỉ kháng cao và kháng caoflash quafAult.
Tính năng sản phẩm
1. 5 inch cảm ứng LCD độ sáng cao đảm bảo khả năng nhìn dưới ánh sáng mặt trời.
2Nó có 4 chế độ thử nghiệm: tiêu chuẩn, nâng cao, giảm tiếng ồn, và tùy chỉnh.
3Có rồi.4chức năng định vị: đồng bộ hóa âm thanh - từ, âm thanh thuần túy, từ thuần túy và điện áp bước.
4Nó có công nghệ giảm tiếng ồn nền và có thể chọn từ nhiều phương pháp lọc.
5Được trang bị chức năng BNR và tắt âm.
4Nó có dấu hiệu lệch đường.
5Được trang bị cảm biến tín hiệu cách ly vật lý đa lớp, lớp chống nước IP65.
6. tích hợp pin lithium dung lượng lớn, thời gian chờ dài, được trang bị bộ sạc nhanh.
7. nhỏ và nhẹ, dễ vận hành, và giao diện máy-người đơn giản.

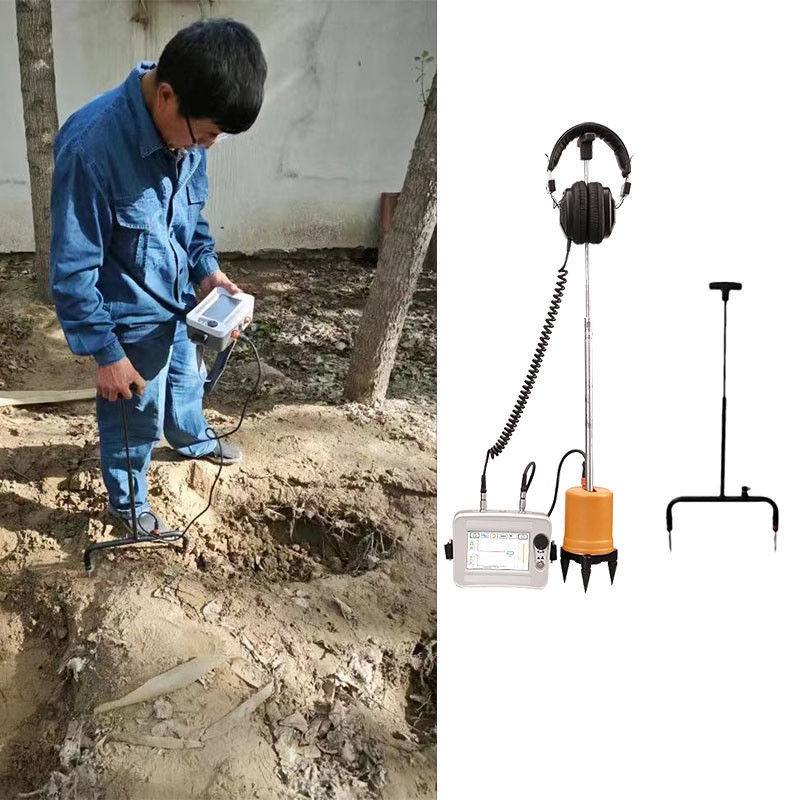

Với chức năng chỉ dẫn lệch đường dẫn Audio Cable Tester 1

Thông số kỹ thuật

Các thông số bộ lọc	Tất cả: 100Hz~1600Hz.
	ILow pass: 100Hz~300Hz.
	lQualcomm: 160Hz~1600Hz.
	băng thông: 200Hz~600Hz.
Tăng kênh:	8 cấp độ có thể điều chỉnh.
Tăng cường kênh từ tính:	8 cấp độ có thể điều chỉnh.
Tăng điện áp bước:	8 cấp độ có thể điều chỉnh.
Lợi nhuận đầu ra:	16 cấp (0~112db)
Kháng thoát:	350Ω
Độ chính xác định vị âm từ:	≤0.1m.
Độ chính xác vị trí điện áp bước:	≤0.5m.
Độ chính xác xác đường dẫn:	≤0.5m.
Nó có chức năng giảm tiếng ồn nền BNR và giảm tiếng ồn câm.
Phương pháp điều khiển hiển thị:	5 inch điều khiển màn hình cảm ứng độ sáng cao.
Nguồn cung cấp điện:	4 * 18650 pin lithium tiêu chuẩn.
Thời gian chờ:	hơn 8 giờ.
Khối lượng:	428L × 350W × 230H
Nhìn chungTrọng lượng:	7kg.
Nhiệt độ xung quanh:	-25 ~ 65oC; độ ẩm tương đối: ≤ 90%.

Wnguyên tắc hoạt động
1Phương pháp đồng bộ âm thanh từ tính:
Phương pháp đồng bộ hóa âm từ là một phương pháp rất chính xác và độc đáo để xác định vị trí lỗi chính xác.Nguyên tắc của nó dựa trên phương pháp xác định điểm âm thanh truyền thống và thêm phát hiện và áp dụng tín hiệu điện từ.
Khi máy phát điện cao áp thực hiện xả xung trên cáp bị lỗi, âm thanh được tạo ra bởi xả tại điểm lỗi được truyền đến mặt đất.Các tín hiệu âm thanh được thu thập bởi một đầu dò rất nhạy cảmSau khi khuếch đại, một âm thanh "pop" có thể được nghe bằng tai nghe.
Máy thăm dò tích hợp của tàu thăm dò nhận tín hiệu từ trường trong thời gian thực, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. Tiếp tục di chuyển vị trí cảm biến để tìm ra điểm với sự khác biệt thời gian âm thanh từ nhỏ nhất, sau đó vị trí chính xác của điểm lỗi sẽ được bên dưới nó.
Các dụng cụ đo âm thanh truyền thống thường chỉ sử dụng tai nghe để theo dõi,hoặc được bổ sung bằng cách xoay con trỏ của đồng hồ để xác định âm thanh xả tại điểm lỗiVì âm thanh xả biến mất trong chớp mắt và không khác nhiều so với tiếng ồn xung quanh, nó thường mang lại những khó khăn lớn cho các nhà điều hành không có nhiều kinh nghiệm.Phương pháp đồng bộ âm thanh từ tính hiệu quả tránh các vấn đề trên của phương pháp đo âm thanh truyền thống.

2Phương pháp âm thanh thuần túy:
Phương pháp âm thanh thuần túy bao gồm cảm biến rung động âm thanh, bộ khuếch đại tín hiệu, mạch lọc, đơn vị lấy mẫu, bộ xử lý, đơn vị hiển thị, đơn vị khuếch đại công suất, tai nghe, v.v.
Phương pháp âm thanh thuần túy chủ yếu được sử dụng để đo độ kháng cao và lỗi flashover.Nguyên tắc chính của nó là sử dụng một nguồn điện áp cao để áp dụng điện áp xung đến cáp lỗi để gây ra sự cố xả tại điểm lỗi, và sau đó sử dụng âm thanh được tạo ra trong khi xả để xác định chính xác lỗi.được khuếch đại và lọc bởi một bộ khuếch đại tín hiệu và mạch lọcCuối cùng, nó được khôi phục lại để âm thanh thông qua tai nghe, hoặc cường độ của âm thanh được hiển thị.

3Phương pháp từ tính thuần túy:
Phương pháp từ tính thuần túy có thể xác định đường dẫn cáp và vị trí chính xác của điểm hỏng cáp.Nguyên tắc chính của nó là sử dụng một nguồn điện áp cao để áp dụng điện áp xung đến cáp bị lỗi, sử dụng một cuộn dây cảm ứng để nhận tín hiệu xung, và đánh giá xem nó có lệch khỏi cáp thông qua các đặc điểm của tín hiệu xung.Khi các đặc điểm của các tín hiệu xung được thu thập sai lệch, nó được xác định là điểm lỗi.

4Phương pháp khung A:
Nếu một lỗi mặt đất xảy ra trong một cáp chôn, chúng ta có thể sử dụng phương pháp khác biệt tiềm năng để tìm điểm lỗi.Phương pháp là thêm một điện áp thử nghiệm giữa điểm thử nghiệm của cáp bị lỗi và mặt đất, sau đó một trường điện phân tán đồng tâm với điểm nhập sẽ được hình thành xung quanh điểm nhập của cáp.Không có sự khác biệt tiềm năng giữa bất kỳ điểm nào có cùng bán kính trong trường điện này, nhưng có sự khác biệt tiềm năng giữa bất kỳ hai điểm có bán kính khác nhau (điểm A và B trong hình), và khi khoảng cách giữa hai điểm được cố định,khoảng cách giữa hai điểm là càng gần đối tượng, càng mạnh sự khác biệt tiềm năng.
Sử dụng tính năng này, chúng ta có thể di chuyển các điểm A và B dần dần đến gần điểm trung tâm. Khi điểm lỗi chính xác giữa các điểm A và B, sự khác biệt tiềm năng trở thành bằng không.Nếu nó tiếp tục di chuyển vượt quá điểm lỗi, cực của sự khác biệt tiềm năng sẽ được đảo ngược, để điểm đặt đất có thể được xác định chính xác bằng cách di chuyển qua lại.

Định dạng thiết bị và hướng dẫn
Thành phần của công cụ
1. Định vị lỗi cáp: xác định chính xác các điểm lỗi cáp trong phạm vi đo lường thô.
2. thăm dò: bao gồm thăm dò, thăm dò, ba móng vuốt và thanh kết nối, kết nối với kênh đầu vào để nhận tín hiệu.
3. Đeo tai nghe; kết nối kênh đầu vào của thiết bị chỉ (phản hồi của tín hiệu đầu ra).
4Đường tín hiệu 7-core: cáp kết nối giữa thiết bị chỉ và đầu dò (kết nối thiết bị chỉ và đầu dò).
5Bộ sạc: Kết nối với ổ sạc của thiết bị để sạc.
6Một khung: được sử dụng khi thử nghiệm bằng phương pháp điện áp bước.
7. Cáp kết nối khung A: máy tìm lỗi cáp và cáp kết nối khung A.
8Đinh đất: Một phụ kiện phù hợp cho khung A.

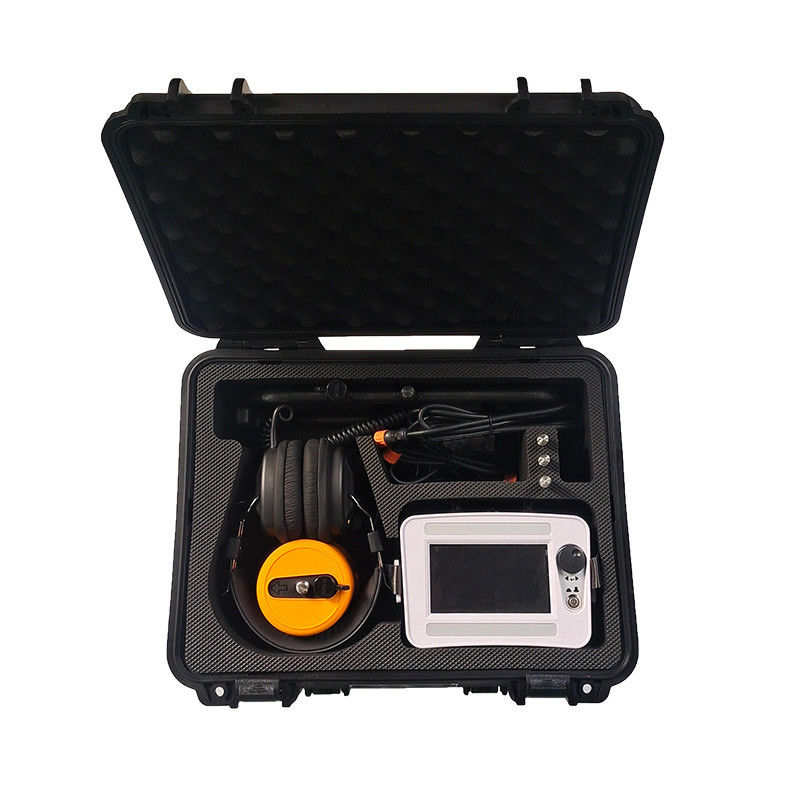

Danh sách đóng gói

Với chức năng chỉ dẫn lệch đường dẫn Audio Cable Tester 3

Khi khung A được kết nối, nó sẽ tự động nhập vào giao diện thử nghiệm như được hiển thị ở bên phải.
Lưu ý rằng ở dưới cùng của khung A có những mũi tên, màu đỏ và xanh lá cây, với màu đỏ ở phía trước và màu xanh lá cây ở phía sau.Điều này có nghĩa là màu đỏ cho thấy kết thúc của cáp và màu xanh lá cây cho thấy sự khởi đầu của cáp.

Từ từ di chuyển khung A dọc theo đường dẫn chôn cất dây cáp đến cuối dây cáp và quan sát sự thay đổi trong biểu đồ thanh màu đỏ và xanh lá cây trên màn hình thử nghiệm.Điều này phản ánh một sự thay đổi trong hướng của dòng.
Ở một khoảng cách lớn từ điểm bị hư hại, các thanh màu đỏ và xanh lá cây trên màn hình xuất hiện hơi bất thường và nhỏ.
Khi bạn đến gần điểm đứt gãy, ví dụ khoảng 5 mét từ điểm đứt gãy, bạn sẽ nhận thấy rằng biểu đồ thanh đỏ trở nên rất lớn, như được hiển thị trong hình bên trên bên trái.
Khi bạn nằm ngay trên điểm lỗi hoặc khoảng 1-2 mét phía trước và phía sau điểm lỗi,bạn sẽ nhận thấy rằng các biểu đồ thanh màu đỏ và xanh lá cây trở nên rất nhỏ và xuất hiện trên màn hình như được hiển thị trong hình ảnh bên phải trên.
Một khi bạn vượt qua điểm đứt gãy, ví dụ khoảng 5 mét từ điểm đứt gãy, bạn sẽ nhận thấy rằng biểu đồ thanh xanh trở nên rất lớn.
Bằng cách này, bằng cách tìm kiếm kiên nhẫn, bạn có thể tìm thấy vị trí của lỗi.
