| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE, ISO |
| Số mô hình: | XHDD503E |
Máy tìm lỗi cáp sử dụng các nguyên tắc thu hồi rung động và cảm ứng điện từ để xác định vị trí cụ thể của điểm lỗi cáp.Một máy phát xung cao áp được sử dụng để gây ra flashover xả tại điểm lỗiCác hiện tượng vật lý như sóng rung, sóng âm thanh,và sóng điện từ được tạo ra bởi flashover xả tại điểm lỗi được thu thập bởi một đầu dò đặc biệt của thiết bị chỉ, được khuếch đại, xử lý, hiển thị và phát ra bởi thiết bị chỉ lỗi cáp. vị trí chính xác của điểm lỗi được xác định bởi thính giác và thị lực của người kiểm tra.nhiệm vụ xác định chính xác điểm lỗi cáp "chính xác trên cáp và trong phạm vi đo lường thô" đã hoàn thành.
Thiết bị điểm cố định này phù hợp với các lỗi kháng cự thấp, mạch ngắn, mạch mở và ngắt kết nối của cáp điện, cáp đồng trục tần số cao, cáp đèn đường,và dây chèn được chôn vùi làm bằng các vật liệu khác nhau với các phần cắt ngang và phương tiện khác nhau, cũng như rò rỉ kháng cao và lỗi flashover kháng cao.
| Các thông số bộ lọc | |
|---|---|
| Tất cả đều qua | 100Hz ~ 1600Hz |
| Thấp hơn | 100Hz ~ 300Hz |
| Đi cao | 160Hz ~ 1600Hz |
| Bandpass | 200Hz ~ 600Hz |
| Lợi nhuận kênh | 8 cấp độ điều chỉnh |
| Tăng kênh từ tính | 8 cấp độ điều chỉnh |
| Tăng điện áp bước | 8 cấp độ điều chỉnh |
| Lợi nhuận sản xuất | 16 cấp (0~112dB) |
| Khống chế đầu ra | 350Ω |
| Độ chính xác định vị âm từ | ≤0,1m |
| Độ chính xác vị trí điện áp bước | ≤0,5m |
| Độ chính xác nhận dạng đường dẫn | ≤0,5m |
| Tích hợp chức năng giảm tiếng ồn nền và tắt âm | |
| Phương pháp điều khiển hiển thị | Màn hình cảm ứng độ sáng cao 5 inch |
| Cung cấp điện | 4 × 18650 pin lithium tiêu chuẩn |
| Thời gian chờ | Hơn 8 giờ |
| Khối lượng | 428L × 350W × 230H (mm) |
| Tổng trọng lượng | 7 kg |
| Nhiệt độ xung quanh | -25 ~ 65 °C; Độ ẩm tương đối ≤ 90% |
Phương pháp đồng bộ hóa âm từ là một phương pháp rất chính xác và độc đáo để xác định vị trí lỗi chính xác.Nguyên tắc của nó dựa trên phương pháp xác định điểm âm thanh truyền thống và thêm vào việc phát hiện và áp dụng tín hiệu điện từ.
Khi máy phát điện cao áp thực hiện xả xung trên cáp bị lỗi, âm thanh được tạo ra bởi xả tại điểm lỗi được truyền đến mặt đất.Các tín hiệu âm thanh được thu thập bởi một đầu dò rất nhạy cảmSau khi khuếch đại, một âm thanh "pop" có thể được nghe bằng tai nghe.
Máy thăm dò tích hợp của tàu thăm dò nhận tín hiệu từ trường trong thời gian thực, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. Tiếp tục di chuyển vị trí cảm biến để tìm ra điểm với sự khác biệt thời gian âm thanh từ nhỏ nhất, sau đó vị trí chính xác của điểm lỗi sẽ được bên dưới nó.
Các dụng cụ đo âm thanh truyền thống thường chỉ sử dụng tai nghe để theo dõi,hoặc được bổ sung bằng cách xoay con trỏ của đồng hồ để xác định âm thanh xả tại điểm lỗiVì âm thanh xả biến mất trong chớp mắt và không khác nhiều so với tiếng ồn xung quanh, nó thường mang lại những khó khăn lớn cho các nhà điều hành không có nhiều kinh nghiệm.Phương pháp đồng bộ âm thanh từ tính hiệu quả tránh các vấn đề trên của phương pháp đo âm thanh truyền thống.
Phương pháp âm thanh thuần túy bao gồm cảm biến rung động âm thanh, bộ khuếch đại tín hiệu, mạch lọc, đơn vị lấy mẫu, bộ xử lý, đơn vị hiển thị, đơn vị khuếch đại công suất, tai nghe, v.v.Phương pháp âm thanh thuần túy chủ yếu được sử dụng để đo kháng cự cao và lỗi flashoverNguyên tắc chính của nó là sử dụng một nguồn điện áp cao để áp dụng điện áp xung đến cáp lỗi để gây ra sự cố xả tại điểm lỗi,và sau đó sử dụng âm thanh tạo ra trong khi xả để xác định chính xác vị trí lỗiCảm biến rung động âm thanh chuyển đổi tín hiệu âm thanh thành tín hiệu điện, được khuếch đại và lọc bởi một bộ khuếch đại tín hiệu và mạch lọc.nó được khôi phục lại để âm thanh thông qua tai ngheNơi có cường độ âm thanh lớn nhất là điểm lỗi.
3Phương pháp từ tính tinh khiếtPhương pháp từ tính thuần túy có thể xác định đường dẫn cáp và vị trí chính xác của điểm hỏng cáp.Nguyên tắc chính của nó là sử dụng một nguồn điện áp cao để áp dụng điện áp xung đến cáp bị lỗi, sử dụng một cuộn dây cảm ứng để nhận tín hiệu xung, và đánh giá xem nó có lệch khỏi cáp thông qua các đặc điểm của tín hiệu xung.Khi các đặc điểm của các tín hiệu xung được thu thập sai lệch, nó được xác định là điểm lỗi.
4Phương pháp khung ANếu một lỗi mặt đất xảy ra trong một cáp chôn, chúng ta có thể sử dụng phương pháp khác biệt tiềm năng để tìm điểm lỗi.Phương pháp là thêm một điện áp thử nghiệm giữa điểm thử nghiệm của cáp bị lỗi và mặt đất, sau đó một trường điện phân tán đồng tâm với điểm nhập sẽ được hình thành xung quanh điểm nhập của cáp.Không có sự khác biệt tiềm năng giữa bất kỳ điểm nào có cùng bán kính trong trường điện này, nhưng có sự khác biệt tiềm năng giữa bất kỳ hai điểm có bán kính khác nhau (điểm A và B trong hình), và khi khoảng cách giữa hai điểm được cố định,khoảng cách giữa hai điểm là càng gần đối tượng, càng mạnh sự khác biệt tiềm năng.
Sử dụng tính năng này, chúng ta có thể di chuyển các điểm A và B dần dần đến gần điểm trung tâm. Khi điểm lỗi chính xác giữa các điểm A và B, sự khác biệt tiềm năng trở thành bằng không.Nếu nó tiếp tục di chuyển vượt quá điểm lỗi, cực của sự khác biệt tiềm năng sẽ được đảo ngược, để điểm đặt đất có thể được xác định chính xác bằng cách di chuyển qua lại.

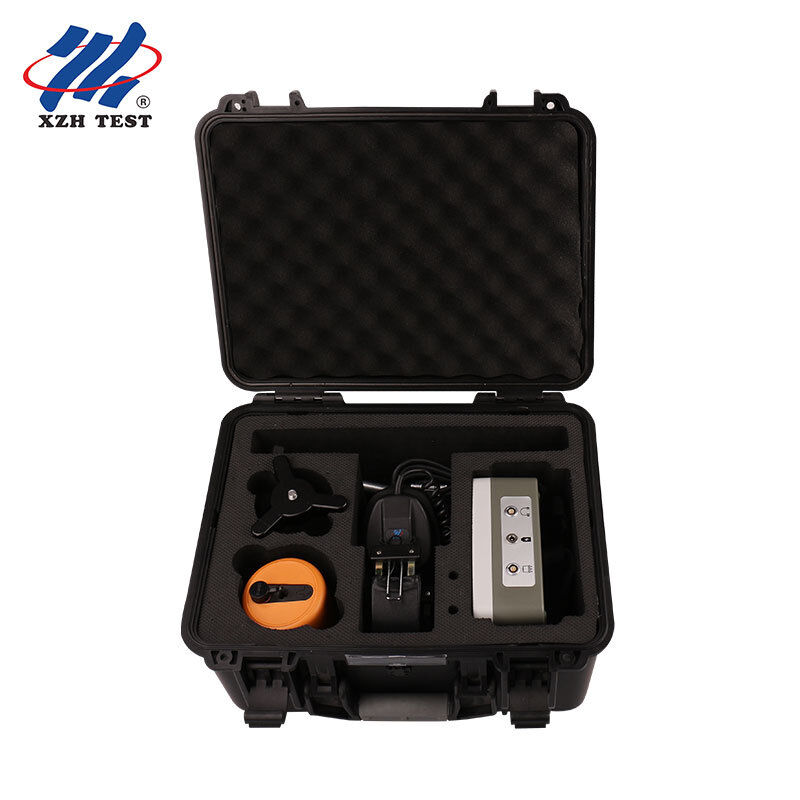

Xếp hạng và hướng dẫn của thiết bịThành phần của công cụ:
Một khi khung A được kết nối, nó sẽ tự động nhập vào giao diện thử nghiệm như được hiển thị ở trên.với màu đỏ ở phía trước và màu xanh lá cây ở phía sauĐiều này có nghĩa là màu đỏ cho thấy kết thúc của cáp và màu xanh lá cây cho thấy sự khởi đầu của cáp.
Từ từ di chuyển khung A dọc theo đường dẫn chôn cất dây cáp đến cuối dây cáp và quan sát sự thay đổi trong biểu đồ thanh màu đỏ và xanh lá cây trên màn hình thử nghiệm.Điều này phản ánh một sự thay đổi trong hướng của dòng.
Ở một khoảng cách lớn từ điểm bị hư hỏng, các thanh màu đỏ và xanh lá cây trên màn hình xuất hiện hơi bất thường và nhỏ.ví dụ như khoảng 5 mét từ điểm lỗi, bạn sẽ nhận thấy rằng biểu đồ thanh đỏ trở nên rất lớn, như được hiển thị trong hình trên bên trái.
Khi bạn nằm ngay trên điểm lỗi hoặc khoảng 1-2 mét phía trước và phía sau điểm lỗi,bạn sẽ nhận thấy rằng các biểu đồ thanh màu đỏ và xanh lá cây trở nên rất nhỏ và xuất hiện trên màn hình như được hiển thị trong hình ảnh bên phải trênMột khi bạn vượt qua điểm lỗi, ví dụ khoảng 5 mét từ điểm lỗi, bạn sẽ nhận thấy rằng biểu đồ thanh xanh trở nên rất lớn.bạn có thể tìm thấy vị trí của lỗi.
Hỏi: Mỗi chế độ phát hiện AMS, BNR và A-Frame làm gì?
AMS (Acoustic-Magnetic Synchronization) kết hợp các tín hiệu âm thanh và điện từ để xác định chính xác các lỗi flashover.BNR (Giảm tiếng ồn nền) lọc tiếng ồn xung quanh trong môi trường đô thị hoặc công nghiệp. A-Frame step voltage detection xác định các lỗi vỏ / cách điện trên các cáp chôn trực tiếp bằng cách đo độ dốc tiềm năng mặt đất.Cùng nhau họ bao gồm toàn bộ phổ của các kịch bản xác định lỗi cáp.
Hỏi: Định vị chính xác như thế nào và nó có thể phát hiện độ sâu như thế nào?
Đồng bộ hóa âm và từ đạt được độ chính xác 0,1m, làm giảm khu vực đào xuống khoảng đường kính 30cm. Độ sâu phát hiện phụ thuộc vào điều kiện đất và năng lượng xả lỗi,thường đạt 5-8m cho các lỗi flashover tiêu chuẩnCác kênh âm thanh và từ tính riêng biệt cung cấp xác minh chéo, đảm bảo bạn đào một lần ở đúng vị trí.
Hỏi: Giao diện màn hình cảm ứng thêm gì vào các hoạt động thực địa?
Màn hình cảm ứng có thể đọc ánh sáng mặt trời cung cấp phản hồi trực quan rõ ràng về hình dạng sóng âm thanh và cường độ từ trường, cho phép nhận dạng mẫu trong việc xác định lỗi.Các nhà điều hành có thể xác nhận trực quan nhịp độ xả phù hợp với tín hiệu âm thanhCác giao diện kỹ thuật số cũng lưu trữ các tham số thử nghiệm cho tài liệu báo cáo.
Q: Hệ thống hoạt động như thế nào trong môi trường đô thị ồn ào?
Công nghệ BNR lọc kỹ thuật số tiếng ồn nền từ giao thông, xây dựng và thiết bị công nghiệp.Đối với các điều kiện ồn lớn, tai nghe IP65 với cách ly tiếng ồn hoạt động cho phép các nhà khai thác tập trung vào âm thanh phát ra lỗi mờ nhạt mà nếu không sẽ bị che khuất bởi tiếng ồn xung quanh.
Hỏi: Tôi có thể mong đợi thời lượng pin như thế nào trong lĩnh vực này?
XHDD503E cung cấp hoạt động liên tục hơn 8 giờ với sạc đầy đủ, đủ cho một sự thay đổi trường đầy đủ. Sạc nhanh bổ sung pin trong giờ nghỉ trưa hoặc quá cảnh giữa các trang web.Bộ pin kín IP65 bảo vệ chống ẩm trong khi sử dụng ngoài trời trong điều kiện ẩm.
Q: Bảo hành và hỗ trợ nào được bao gồm?
Bảo hành tiêu chuẩn 12 tháng bao gồm các khiếm khuyết sản xuất, với hỗ trợ kỹ thuật suốt đời. Tiêu chuẩn CE và ISO. Mỗi đơn vị bao gồm hướng dẫn sử dụng, tai nghe, túi xách và bộ sạc.Các chương trình đào tạo tại chỗ tùy chọn và kế hoạch bảo hành mở rộng có sẵnCác câu hỏi kỹ thuật thường được trả lời trong vòng 24 giờ.
