| Nguồn gốc: | Xi'an, Shaanxi, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE/ISO |
| Số mô hình: | XHGG502 |

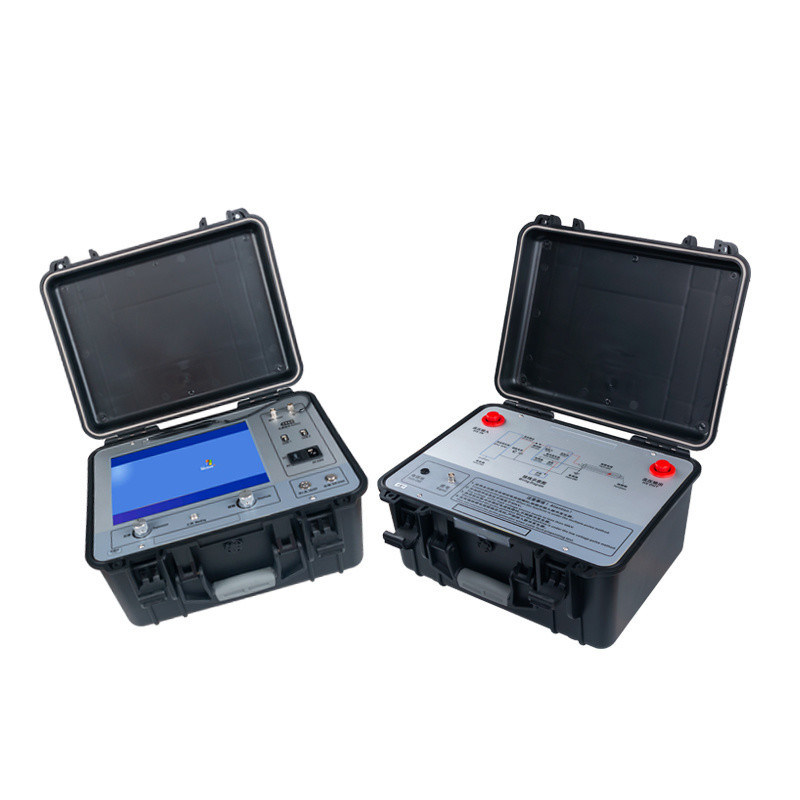

XHGG502 là máy định vị trước lỗi cáp di động, cấp công nghiệp, đo lường và phân tích trạng thái cáp điện và khoảng cách lỗi bằng phương pháp sóng lan truyền (TDR). Được xây dựng trên máy tính màn hình cảm ứng cấp công nghiệp 12,1 inch và phần mềm quản lý cáp chuyên dụng, nó kết hợp phương pháp xung điện áp thấp, phương pháp phóng điện áp cao và phương pháp đa xung tiên tiến (tám xung) trong một thiết bị. Nó định vị trước các lỗi điện trở thấp, ngắn mạch, hở mạch và đứt cáp, cũng như các lỗi rò rỉ điện trở cao và phóng điện, trên cáp XLPE, PVC, vỏ cao su và giấy ngâm dầu từ 35kV trở xuống, cùng với cáp đồng trục tần số cao, cáp điện thoại địa phương, cáp đèn đường và dây ngầm.
| Thông số | Thông số kỹ thuật |
|---|---|
| Màn hình | Máy tính tất cả trong một màn hình cảm ứng cấp công nghiệp 12,1 inch |
| Hệ điều hành | Máy tính công nghiệp nhúng với phần mềm quản lý cáp chuyên dụng |
| Phương pháp kiểm tra | Phương pháp xung điện áp thấp, phương pháp phóng điện áp cao, phương pháp đa xung (tám xung) |
| Tần số lấy mẫu | 400MHz |
| Biên độ xung điện áp thấp | 400V |
| Độ rộng xung điện áp thấp | 0,25 µs / 2 µs / 4 µs |
| Độ phân giải tối thiểu | 0,1m |
| Phạm vi đo | ≥68km |
| Điểm mù kiểm tra | ≤10m |
| Sai số đo lường | ≤±(0,5%×L+1m), L là chiều dài cáp |
| Phạm vi chiều dài cáp kiểm tra | <1km (short distance)>3km (khoảng cách xa) |
| Điện áp chịu đựng của bộ ghép xung | DC 35kV |
| Nguồn điện | Sạc AC 110–240V, 50/60Hz; pin lithium tích hợp 10400mAh |
| Điều kiện làm việc | -20°C đến +65°C, độ ẩm tương đối 90%, 750±30mmHg |
Điều khiển máy tính cấp công nghiệp 12,1 inch với thao tác cảm ứng
Hệ điều hành nhúng với hệ thống quản lý cáp mạnh mẽ và tạo báo cáo tự động
Đo vận tốc sóng cáp và khoảng cách lỗi
Lấy mẫu liên tục hoàn toàn tự động, không bao giờ bỏ lỡ dạng sóng phóng điện
Áp dụng máy tính công nghiệp nhúng mới nhất và công nghệ kiểm tra tám xung (đa xung) tiên tiến nhất thế giới, cùng với phương pháp phóng điện áp cao và phương pháp xung điện áp thấp
Bất kỳ lỗi điện trở cao nào cũng có đặc điểm dạng sóng đơn giản nhất tương tự như lỗi ngắn mạch xung điện áp thấp, giúp diễn giải rất dễ dàng
Tín hiệu phản xạ được gửi bởi bộ ghép xung được hiển thị tự động, và dạng sóng toàn bộ chiều dài của mạch hở cáp được hiển thị cùng lúc
Lưu trữ dạng sóng khối lượng lớn: dạng sóng tại hiện trường có thể được lưu trữ theo thứ tự quy định và gọi lại bất kỳ lúc nào, với chú thích viết tay của nhân viên kiểm tra, địa điểm và đặc điểm lỗi
Màn hình LCD lớn siêu sáng có thể đọc được dưới ánh sáng mặt trời trực tiếp, với khả năng xử lý dữ liệu mạnh mẽ và giao diện thân thiện
Giao diện USB tiêu chuẩn để xuất dữ liệu và hỗ trợ in dạng sóng
Các biện pháp bảo vệ điện áp cao cực kỳ an toàn để bộ kiểm tra không bị treo hoặc hư hỏng trong môi trường điện áp cao
Pin lithium dung lượng lớn tích hợp để kiểm tra mạch hở và ngắn mạch điện trở thấp trong môi trường không có điện
Mỗi XHGG502 được giao dưới dạng bộ định vị trước lỗi hoàn chỉnh, vì vậy một đội tại hiện trường có thể chuyển đổi giữa các phương pháp xung điện áp thấp, phóng điện áp cao và đa xung mà không cần tìm kiếm thêm các bộ phận.
| Mục | Số lượng | Chức năng |
|---|---|---|
| Máy kiểm tra lỗi cáp (Máy chủ) | 1 | Kiểm tra và phân tích cáp bằng các phương pháp xung điện áp thấp, phóng điện áp cao và đa xung |
| Bộ ghép | 1 | Được sử dụng trong phương pháp đa xung (tám xung) |
| Bút stylus | 1 | Thao tác cảm ứng trên màn hình tích hợp để lựa chọn chính xác |
| Dây Q đơn (Dây đầu ra, 1,5m) | 1 | Kết nối máy chủ với cáp đang kiểm tra trong phương pháp xung điện áp thấp |
| Dây Q đôi (Dây đầu vào, 2m) | 1 | Kết nối máy chủ với bộ lấy mẫu trong phương pháp phóng điện áp cao |
| Bộ lấy mẫu | 1 | Nhận tín hiệu phản xạ điện áp cao trong phương pháp phóng điện |
| Dây nguồn (1,8m) | 1 | Cáp sạc cho máy chủ |
| Dây điện áp cao bộ ghép A (2m) | 1 | Kết nối bộ ghép và cáp đang kiểm tra trong phương pháp đa xung |
| Dây điện áp cao bộ ghép B (2m) | 1 | Kết nối bộ ghép và nguồn tín hiệu xung điện áp cao |
| Dây nối đất (2,5m) | 1 | Dây nối đất bộ ghép |
Lưu ý: Nghiêm cấm kết nối nguồn AC 220V khi chạy kiểm tra phóng điện áp cao hoặc lấy mẫu đa xung. Các dây điện áp cao của bộ ghép chỉ có thể được cắm và rút ra, và không bao giờ được xoay hoặc vặn.
