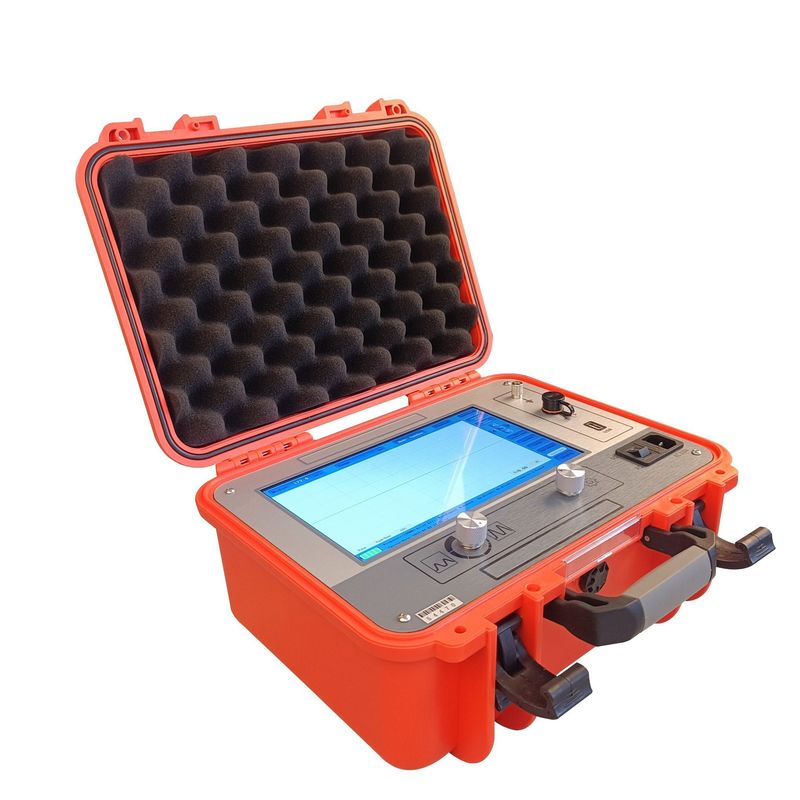

Cable Fault Pre-Locator TDR Tester 10,1 inch Touch Screen 400MHz Sampling 120km Range Multi-Pulse Coupler XHGG502A

Máy kiểm tra lỗi cáp XHGG502A sử dụng máy tính tích hợp màn hình cảm ứng công nghiệp 10,1 inch với giao diện phần mềm vận hành đơn giản, cho phép kiểm tra tương tác giữa người và máy. Nó sử dụng thiết kế mạch tích hợp cấp công nghiệp và hệ điều hành nhúng để thực hiện lọc tín hiệu, thu thập, xử lý dữ liệu, hiển thị đồ họa và phân tích đồ họa, hoàn thành đo tốc độ cáp, kiểm tra chiều dài cáp, kiểm tra khoảng cách lỗi cáp và kiểm tra điện trở.

Máy kiểm tra lỗi cáp này là một thiết bị chuyên dụng để đo lường và phân tích tình trạng và khoảng cách lỗi của cáp điện. Nó phù hợp với các lỗi điện trở thấp, ngắn mạch, hở mạch và đứt dây của cáp điện, cáp đồng trục tần số cao, cáp đèn đường và dây ngầm của nhiều loại vật liệu, tiết diện và môi trường, cũng như các lỗi rò rỉ điện trở cao và phóng điện trở cao.

Chế độ làm việc: TDR (xung điện áp thấp), ICE (Dòng xung), ARM (Phương pháp phản xạ hồ quang) với bộ ghép nối được cấu hình.

Màn hình cảm ứng TFT màu đầy đủ 10,1 inch cấp công nghiệp với hệ thống nhúng đơn giản và ổn định;

Các chức năng kiểm tra tốc độ sóng cáp, kiểm tra chiều dài cáp và kiểm tra khoảng cách lỗi;

Thu thập liên tục hoàn toàn tự động, chụp dạng sóng thời gian thực, kịp thời và chính xác;

Thiết lập phạm vi kiểm tra tự động và phân tích dạng sóng tự động để hiển thị khoảng cách kiểm tra;

Hai chế độ vận hành cảm ứng và nút mã hóa, đơn giản, nhanh chóng và đáng tin cậy;

Được trang bị phương pháp xung điện áp thấp, phương pháp phóng điện áp cao và công nghệ kiểm tra phương pháp đa xung (8 lần), hiển thị dạng sóng mượt mà và dễ diễn giải;

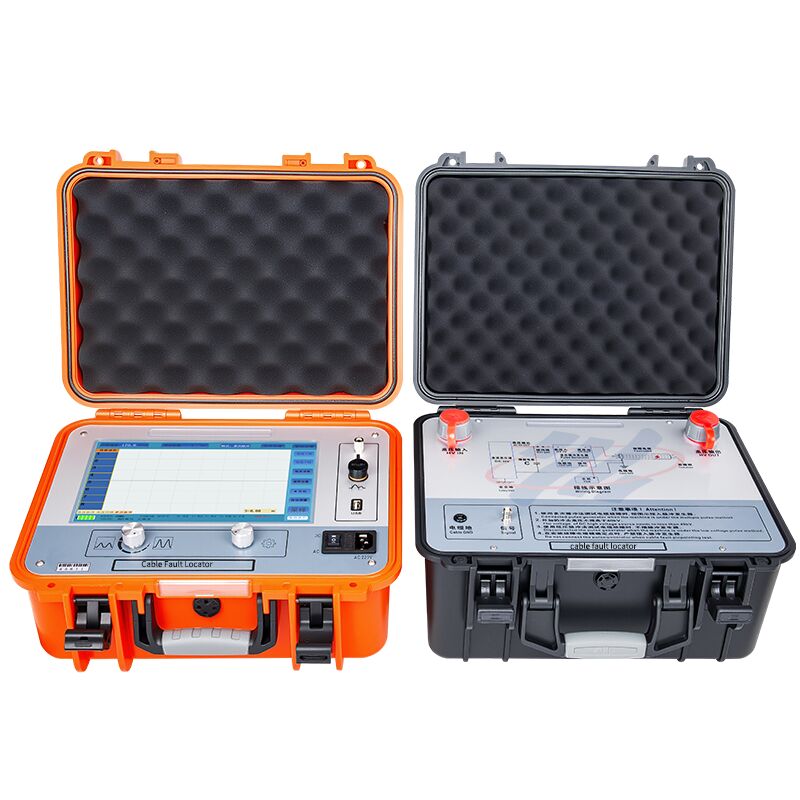

Khi sử dụng phương pháp đa xung, nó được sử dụng với bộ ghép nối xung để hiển thị 8 nhóm dạng sóng điện áp cao và thấp để dễ so sánh;

Lưu trữ dạng sóng kiểm tra lớn: dạng sóng được kiểm tra tại chỗ có thể được lưu trữ và truy xuất để phân tích;

Đèn nền LED siêu sáng 280 nits với độ phân giải 1024*600, phù hợp với môi trường ánh sáng mặt trời trực tiếp;

Pin lithium dung lượng lớn tích hợp với sạc nhanh, cho phép kiểm tra trong môi trường không có điện;

Sử dụng khung bảo vệ không thấp hơn IP54.

Dựa trên nguyên lý sóng lan truyền, XHGG502A áp dụng tín hiệu xung vào cáp đang được kiểm tra và thu các tín hiệu phản xạ tại điểm lỗi nơi trở kháng đặc trưng thay đổi, chuyển đổi thời gian phản xạ thành khoảng cách lỗi chính xác. Bốn phương pháp kiểm tra được tích hợp để bao phủ các lỗi từ điện trở thấp đến phóng điện trở cao:

Thiết bị này cung cấp cho các kỹ sư điện một giải pháp đáng tin cậy, toàn diện để đánh giá tình trạng cáp điện và định vị trước lỗi, giúp giảm thiểu thời gian ngừng hoạt động thông qua đo khoảng cách lỗi nhanh chóng và chính xác.
