XHHV535-2L Máy phát xung DC 35kv 1000j để xác định vị trí lỗi cáp ngầm

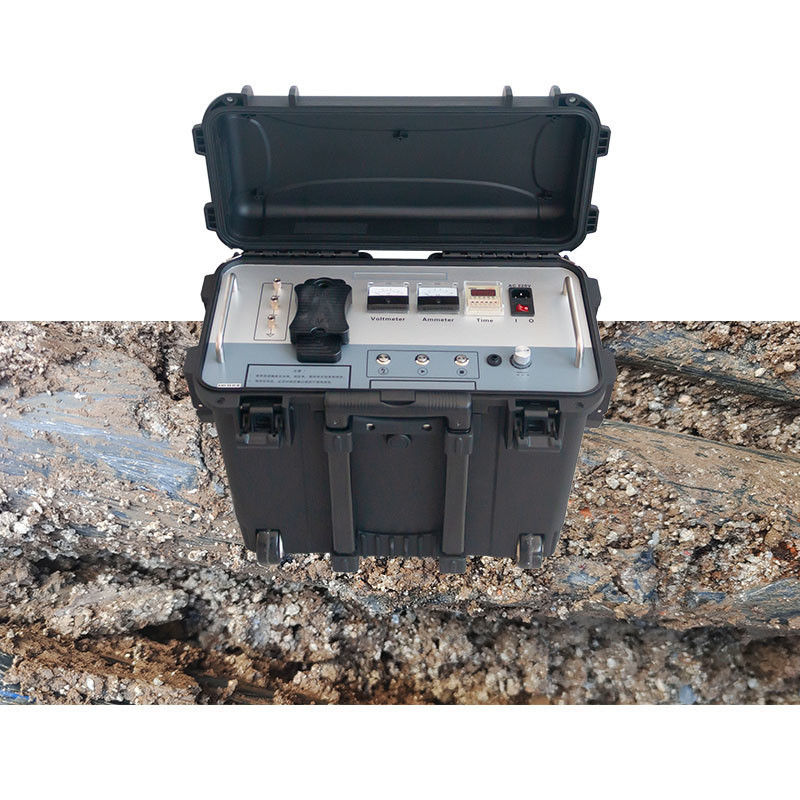

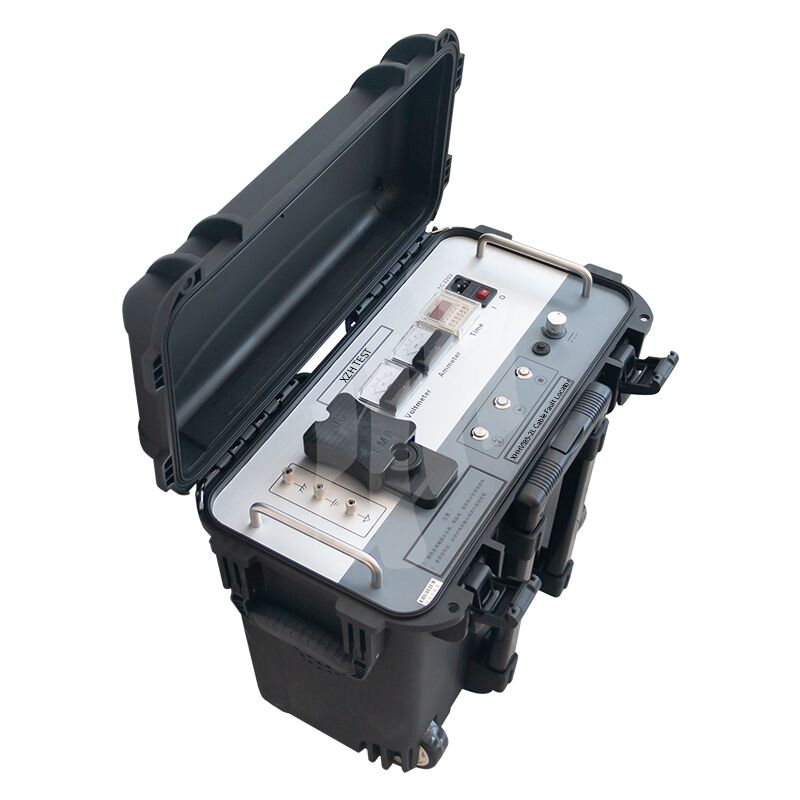

Máy phát xung điện áp cao XHHV535-2L này tích hợp nguồn điện áp cao DC, tụ điện lưu trữ năng lượng, thiết bị quả cầu xả, thiết bị xả tự động và một thiết bị thí nghiệm cao cấp kiểu xe đẩy.
Thiết bị giải quyết hoàn toàn các vấn đề về sự tiện lợi, tính di động, an toàn và độ tin cậy của các thiết bị thí nghiệm truyền thống. Máy phát xung điện áp cao sử dụng các linh kiện điện tử điện áp cao đặc biệt có độ chính xác cao, độ ổn định cao và công nghệ điện áp cao tần số cao, làm cho toàn bộ máy có cấu trúc đơn giản.
Để giữ lại thói quen sử dụng máy biến áp và hộp điều khiển để tạo ra điện áp cao DC của mọi người, máy phát xung này áp dụng chế độ vận hành được thiết kế theo hướng con người và tích hợp thiết kế mạch vi mô đáng tin cậy. Nó an toàn, đáng tin cậy và trực quan. Thực sự đạt được hiệu quả không bị hư hại do va đập, và nó cũng có các chức năng va đập hẹn giờ tự động, va đập thủ công và chịu áp lực. Hiện tại, đây là thiết bị điện áp cao va đập DC kiểu xe đẩy thân thiện với người dùng nhất ở Trung Quốc.
★ Với chức năng bảo vệ tự động quá dòng, quá áp, quá nhiệt;
★ Với chức năng chịu điện áp DC, xả xung;
★ Đầu ra xung điện áp cao đồng đều và có thể kiểm soát;
★ Chức năng bảo vệ ngắn mạch siêu ngắn, có thể làm cho đầu ra điện áp cao ngắn mạch trực tiếp xuống đất;
★ Nó có màn hình đồng hồ kim 1,5 cấp kép cho dòng điện và điện áp, trực quan và rõ ràng, và quá trình xả xung rõ ràng trong nháy mắt;
★ Đo điện áp phía điện áp cao, theo thời gian thực và chính xác;
★ Với bảo vệ khởi động bằng không và chức năng đầu ra bằng không của chiết áp, an toàn và đáng tin cậy;
★ Thiết kế đo điện áp cao độc đáo, ở trạng thái dừng, vôn kế có thể cho biết điện áp tụ điện theo thời gian thực;
★ Thời gian xả có thể được đặt tùy ý trong một khoảng thời gian thích hợp;
★ Với chức năng dừng khẩn cấp, trong trường hợp khẩn cấp, cắt ngay đầu ra điện áp cao.
| XHHV535-2L |
Máy phát xung điện áp cao 35kV di động với chức năng kiểm tra chịu điện áp DC |
| Điện áp cao va đập: |
0~32kV có thể điều chỉnh |
| Áp suất một phần điện áp cao |
độ chính xác điện áp 2.5 |
| Tụ điện tích hợp |
2μF |
| Công suất xả |
0-1024J |
| Phân cực điện áp đầu ra |
phân cực âm |
| Công suất va đập |
400W |
| Bảo vệ quá dòng |
8mA (hơn 3 giây) |
| Công suất làm việc |
AC 220V ± 10%, 50Hz ± 2Hz(60Hz) |
| Phân cực điện áp đầu ra |
phân cực âm |
| Bảo vệ quá nhiệt |
65ºC |
| Trọng lượng |
<30kg |
| Nhiệt độ môi trường |
-20~+50ºC |
| Thể tích |
540L×300W×450H mm |

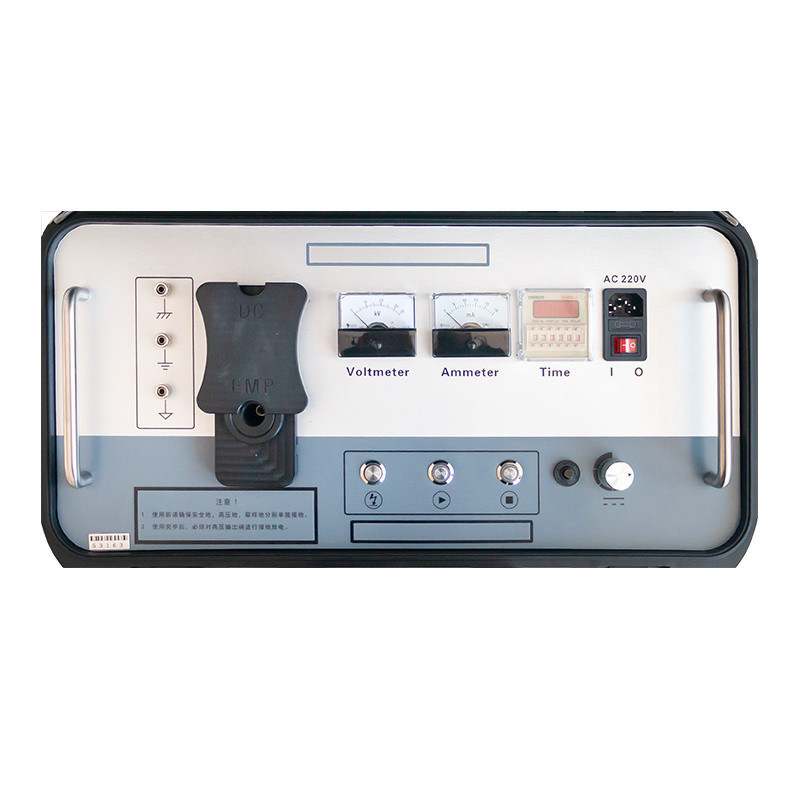

Mô tả chức năng bảng điều khiển
1. Tiếp đất an toàn: Vỏ của thiết bị phải được nối đất một cách đáng tin cậy để ngăn vỏ thiết bị bị điện giật hoặc người bị điện giật.
2. Tiếp đất điện áp cao: còn được gọi là đuôi điện áp cao, nó phải được nối đất một cách đáng tin cậy để ngăn ngừa rò rỉ và phóng điện áp cao. Tiếp xúc kém có thể dẫn đến không tăng được điện áp, hỏng hóc điện áp cao cho các linh kiện bên trong của thiết bị và tai nạn an toàn do rò rỉ hoặc phóng điện bên trong của thiết bị.
3. Nơi lấy mẫu: Đầu cuối âm của tụ điện lưu trữ năng lượng xung có điện áp cao và phải được nối đất một cách đáng tin cậy. Nó được sử dụng để lấy mẫu khi dạng sóng được lấy mẫu ở trạng thái phóng điện hồ quang điện áp cao của máy kiểm tra lỗi cáp. (Lấy mẫu mà không có phóng điện hồ quang điện áp cao vẫn yêu cầu nối đất đáng tin cậy).
4. Nút xả: nhấn nút này để tiếp xúc với khe hở quả cầu và xả thủ công. (Thời gian nhấn mỗi phím không được vượt quá 1 giây).
5.Nút khởi động điện áp cao: Khi đèn của nút khởi động sáng, có nghĩa là đầu ra điện áp ở trạng thái bằng không. Khi đèn sáng, nút khởi động có hiệu lực. Nếu đèn của nút khởi động không sáng sau khi bật công tắc nguồn, hãy vặn núm điều chỉnh điện áp ngược chiều kim đồng hồ cho đến khi đèn sáng. Khi đèn nút khởi động sáng, hãy nhấn nút này để khởi động thiết bị và tạo ra đầu ra điện áp cao.
6. Nút dừng điện áp cao: Khi quá trình kiểm tra hoàn tất hoặc xảy ra bất thường, hãy nhấn nút này để cắt đầu ra điện áp cao, đèn điện áp cao tắt và quả cầu xả bên trong ngừng hoạt động. Khi nút dừng sáng, có nghĩa là có đầu ra điện áp cao và khi nó tắt, có nghĩa là không có đầu ra điện áp cao.
7. Công tắc bảo vệ quá dòng: nhấn nút này, bảo vệ quá dòng được bật và nút này bật lên và bảo vệ quá dòng hoạt động. Chỉ khi nút này được nhấn xuống, mới có đầu ra điện áp cao. Sau khi bảo vệ quá dòng được kích hoạt, nó phải được tắt để xả.
8. Điều chỉnh điện áp: Sau khi bật thiết bị, trước tiên bạn phải vặn núm ngược chiều kim đồng hồ xuống đáy, nhấn nút khởi động rồi điều chỉnh theo chiều kim đồng hồ để tăng điện áp cao đầu ra từ nhỏ đến lớn và điều chỉnh ngược chiều kim đồng hồ để giảm điện áp cao đầu ra từ lớn đến nhỏ.
9. Công tắc nguồn: "Bánh răng 1" bật công tắc nguồn AC 220V và "Bánh răng 0" tắt nguồn hệ thống.
10. Ổ cắm cầu chì: nơi lắp cầu chì của hệ thống cung cấp điện AC 220V.
11. Ổ cắm điện: nguồn điện làm việc của thiết bị, cổng kết nối AC 220V.
12. Cài đặt thời gian: đặt khoảng thời gian xả.
13. Ampe kế: chỉ báo dòng điện ở phía điện áp thấp.
14. Vôn kế: Điện áp đầu ra điện áp cao cho biết đồng hồ kV.
15. Đầu ra điện áp cao (EMP): Khi va đập xả, hãy kết nối đường dây đầu ra điện áp cao.
16. Đầu ra điện áp cao (DC): Khi chịu điện áp DC, hãy kết nối đường dây đầu ra điện áp cao.Danh sách đóng góiỨng dụng-Xác định vị trí lỗi cáp ngầm, kiểm tra chịu điện áp cáp
