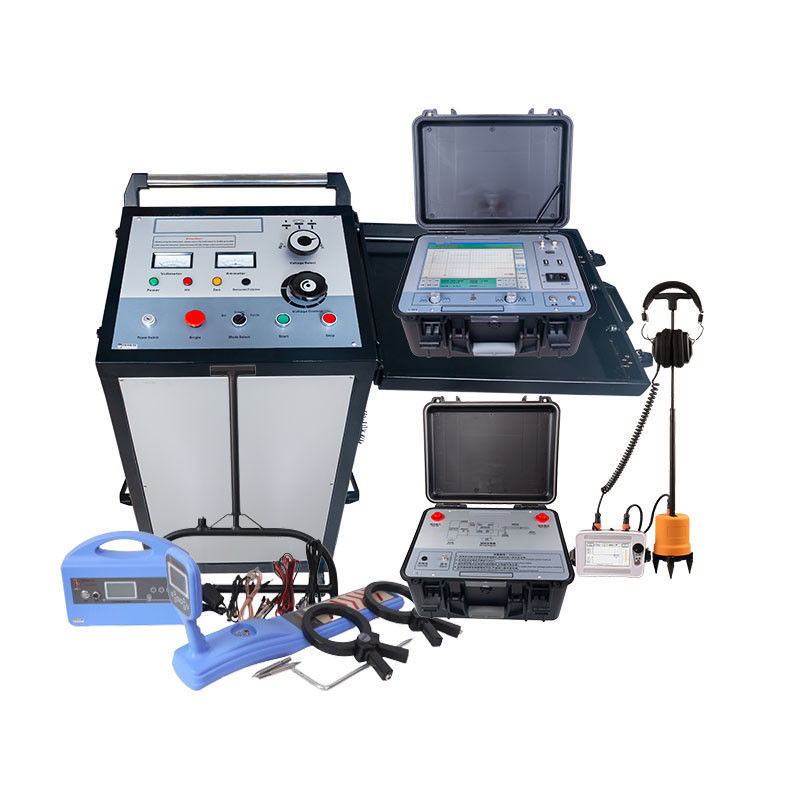

Hệ thống định vị sự cố cáp XZH TEST được thiết kế để phát hiện lỗi cáp ngầm từ 35kV trở xuống.
★ Định vị trước lỗi cáp: với máy phản xạ XHGG502 dựa trên phương pháp phản xạ xung điện áp thấp (TDR), ICE (phương pháp thử dòng xung), xung đa (ARC-multi-short) phương pháp phản xạ hồ quang.
★ Theo dõi đường cáp, phát hiện độ sâu chôn và nhận dạng cáp có điện và không có điện: Máy định vị ống cáp đa chức năng XHGX507 là một máy định vị hoàn toàn kỹ thuật số với màn hình hiển thị rõ ràng và định vị đáng tin cậy. Hướng dẫn vận hành bằng đồ họa và chỉ báo âm thanh, giúp nó trở thành máy định vị ống dễ sử dụng nhất hiện nay. Được cung cấp năng lượng bằng pin sạc, nó cũng có thể hiển thị độ sâu và dòng điện của cáp.
★ Định vị chính xác lỗi cáp: XHDD503C sử dụng phương pháp đồng bộ âm thanh-từ tính, hiển thị dạng sóng âm thanh và từ tính kỹ thuật số, đánh giá điểm lỗi cáp bằng sự khác biệt về thời gian và tai nghe, giúp việc phát hiện dễ dàng hơn.
Hệ thốnghệ thống định vị lỗi cáp di độngđược cấu hình với máy định vị lỗi cáp ARC có thể tháo rời với độ sáng cực cao, màn hình LCD lớn 12,1" với điều khiển cảm ứng, giúp quá trình định vị trước lỗi nhanh chóng, dễ dàng và hiệu quả.
Máy phát xung điện áp cao 2048 J XHHV535-4TS đi kèm với công tắc mức xung cho phép đạt được năng lượng xung tối đa ở mức 8, 16 và 32 kV.
Nó có các tính năng của hệ thống đảm bảo an toàn cho người vận hành và cung cấp một giải pháp kỹ thuật đáng tin cậy và toàn diện cho các lỗi cáp điện áp thấp và trung bình.
| XHGG502 | Máy định vị trước lỗi cáp ARC | Để kiểm tra khoảng cách thô của lỗi cáp, phương pháp thử nghiệm: xung điện áp thấp, ICE, ARC (đa phát), DECAY, ARC (phát đơn) |
| XHDD503C | Máy định vị chính xác lỗi cáp kỹ thuật số | Để xác định vị trí chính xác của điểm lỗi cáp |
| XHGX507 | Máy kiểm tra lỗi cáp toàn diện | phát hiện đường cáp, độ sâu chôn, xác định cáp, định vị lỗi cáp điện áp thấp xuống đất |
| XHHV535-4TS | Máy phát xung điện áp cao | xả trong quá trình định vị lỗi cáp/đánh cáp |
Thiết bị định vị lỗi cáp XHDD503C sử dụng phương pháp đồng bộ âm thanh và từ tính để xác định điểm lỗi cáp điện. Sự phóng điện điện tử được tạo ra bởi máy phát xung tác động, được thu và khuếch đại bởi đầu dò tương ứng, và vị trí chính xác của điểm lỗi được xác định bằng phán đoán thính giác và thị giác. Nó là một thiết bị hoàn thành việc định vị chính xác điểm lỗi cáp trong phạm vi đo thô và thu thập sự khác biệt về thời gian âm thanh và từ tính. Nó tích hợp công nghệ định vị, thử nghiệm hỗ trợ đường dẫn và các công nghệ khác, cung cấp nhiều chế độ thử nghiệm và thông tin nhắc nhở phong phú và đa dạng để hoàn thành hiệu quả và chính xác việc định vị lỗi cáp.
Thiết bị cố định điểm này phù hợp với các lỗi điện trở thấp, ngắn mạch, hở mạch và ngắt kết nối của cáp điện, cáp đồng trục tần số cao, cáp đèn đường và dây chôn được làm bằng nhiều loại vật liệu khác nhau với các mặt cắt ngang và môi trường khác nhau, cũng như rò rỉ điện trở cao và phóng điện trở cao. Lỗi. Các thông số kỹ thuật tuân thủ "GB/T 18268.1 Yêu cầu chống nhiễu đối với thiết bị thử nghiệm được sử dụng trong các địa điểm công nghiệp".
Hộp đựng chống thấm nước di động với cấp bảo vệ không dưới IP54.
Đặc trưng
1. Màn hình LCD độ sáng cao cảm ứng 5 inch đảm bảo khả năng hiển thị dưới ánh sáng mặt trời.
2. Áp dụng công nghệ định vị đồng bộ âm thanh và từ tính để tự động tính toán sự khác biệt về thời gian âm thanh và từ tính.
3. Giá trị khuếch đại và giá trị kích hoạt của tín hiệu âm thanh và tín hiệu từ tính có thể được điều chỉnh thủ công để thích ứng với các môi trường khác nhau.
4. Nó có công nghệ giảm tiếng ồn nền và có thể chọn từ nhiều phương pháp lọc khác nhau.
5. Nó có các chức năng giảm tiếng ồn nền BNR và giảm tiếng ồn tắt tiếng.
6. Nó có chỉ báo độ lệch đường dẫn.
7. Được trang bị cảm biến tín hiệu cách ly vật lý nhiều lớp, cấp chống thấm nước IP65.
8. Pin lithium dung lượng lớn tích hợp, thời gian chờ lâu, được trang bị bộ sạc nhanh.
9. Nhỏ và nhẹ, dễ vận hành và giao diện người-máy đơn giản.
Chỉ số kỹ thuật
| 1 | Thông số bộ lọc | Tất cả các đường truyền: 100Hz~1600Hz. Thông thấp: 100Hz~300Hz. Qualcomm: 160Hz~1600Hz. Băng thông: 200Hz~600Hz. |
| 2 | Độ lợi kênh | 8 cấp độ có thể điều chỉnh. |
| 3 | Độ lợi kênh từ tính | 8 cấp độ có thể điều chỉnh. |
| 4 | Độ lợi đầu ra | 16 cấp độ (0~112db) |
| 5 | Trở kháng đầu ra | 350Ω |
| 6 | Độ chính xác định vị âm thanh từ tính | nhỏ hơn 0,2m. |
| 7 | Độ chính xác nhận dạng đường dẫn | nhỏ hơn 0,5m. |
| 8 | Nguồn cung cấp | 4*18650 pin lithium tiêu chuẩn. |
| 9 | Thời gian chờ | hơn 8 giờ. |
| 10 | Khối lượng | 428L×350W×230H |
| 11 | Cân nặng | 6,5kg. |
| 12 | Nhiệt độ môi trường | -25~65ºC; Độ ẩm tương đối: ≤90%. |
Máy định vị trước lỗi cáp ARC XHGG502
Phát hiện chính xác và nhanh chóng sự cố cách điện chính của cáp điện với mức điện áp từ 35KV trở xuống; hiệu chỉnh chiều dài cáp; kiểm tra sơ bộ khoảng cách lỗi cáp
Định vị trước lỗi cáp: với máy phản xạ XHGG502 dựa trên phương pháp phản xạ xung điện áp thấp (TDR) và phương pháp phân rã điện áp cao (phóng điện) (DECAY), phương pháp phản xạ hồ quang (phát đơn/đa phát).
Có ba chế độ thử nghiệm của XHGG502, xung điện áp thấp, phóng điện áp cao, ARC đa phát.
Hình ảnh bên dưới cho thấy khoảng cách lỗi cáp được đo bằng cách sử dụng chế độ thử nghiệm ARC đa phát của XHGG502.
| Tần số lấy mẫu | 400MHz |
| Độ phân giải tối thiểu | 0,5m (100m/us) |
| Độ rộng xung điện áp thấp | 0,2uS/2uS/4uS |
| Vùng mù thử nghiệm | ≤20m |
| Phạm vi đo | ≥68km |
| Sai số đo | ≤±(0,5%×L+1m), L là chiều dài cáp |
| Có ba chiều dài cáp thử nghiệm | <1km (short distance); <3km (medium>3km (khoảng cách xa), (biên độ thử nghiệm xung điện áp thấp: 400Vpp) |
| Điện áp chịu đựng của bộ ghép xung | DC 35kV |
| Xung đo | Xung điện áp thấp 300V±10% |
| Trở kháng đầu ra | 350 Ohm |
| Độ lợi tín hiệu đầu vào | ±64dB |
| Tiêu thụ điện năng | 120VA |
| hệ số tốc độ lan truyền | 10-300m/μs |
| Điều kiện làm việc | nhiệt độ -25ºC~+65ºC, độ ẩm tương đối 85%, áp suất khí quyển 750±30mmHg |
| Khối lượng và trọng lượng | Máy kiểm tra lỗi cáp 430×380×220mm-10kg; Bộ ghép xung 430×380×220mm-10kg |
Máy định vị ống cáp ngầm XHGX507 chủ yếu được sử dụng để định vị lỗi cáp, nhận dạng cáp, đo đường cáp và độ sâu. Nó có thể hoàn thành các nhiệm vụ mà trước đây chỉ có thể được thực hiện bởi một vài bộ thiết bị.
Đặc trưng
Màn hình LCD lớn hiển thị cường độ tín hiệu và các thanh, mũi tên và lời nhắc bằng giọng nói giúp người vận hành dễ dàng đánh giá vị trí ngầm của cáp và điểm lỗi. Một người có thể làm tất cả.
Thiết kế hoàn toàn kỹ thuật số, màn hình LCD đồ họa lớn rõ ràng và định vị đáng tin cậy
Di động và nhẹ, dễ mang theo
Pin sạc tích hợp
Đồng hồ đo điện trở tích hợp để đo điện trở vòng lặp cáp
Có thể được sử dụng để phát hiện các lỗi cách điện lên đến 2MΩ xuống đất
Với chức năng đèn nền để thích ứng với hoạt động ban đêm
Đồng hồ đo điện trở tích hợp để đo điện trở vòng lặp cáp
Hiển thị độ sâu và dòng điện của cáp
Tất cả các phụ kiện
XHHV535-4TS máy phát xung điện áp cao có thể được sử dụng để xả xung và thử nghiệm chịu điện áp trong thử nghiệm lỗi cáp điện áp thấp và cao. Mô-đun dạng sóng lấy mẫu lỗi cáp thử nghiệm độ chính xác cao và máy biến áp nhỏ được lắp đặt bên trong, có thể thực sự đạt được hiệu quả không bị hư hại do va đập và nó cũng có các chức năng va đập hẹn giờ tự động, va đập thủ công và thử nghiệm chịu điện áp.
Thiết bị này tích hợp nguồn DC điện áp cao, tụ điện lưu trữ năng lượng, thiết bị quả bóng xả, thiết bị xả tự động và thiết bị chuyển mạch mức điện áp thành một thiết bị thí nghiệm cao cấp kiểu xe đẩy. Nó là một thiết bị thí nghiệm cao cấp kiểu xe đẩy. Thiết bị giải quyết hoàn toàn các vấn đề về dễ sử dụng, tính di động, an toàn và độ tin cậy của các thiết bị thí nghiệm truyền thống.
Khi XHHV535-4TS kiểu xe đẩy điện áp cao xung máy phát đang được sử dụng, sau khi chọn công tắc chức năng, nhấn nút khởi động để thực hiện công việc tăng áp cao. Sau khi sử dụng, nhấn nút dừng và hệ thống bên trong sẽ tự động giải phóng điện áp cao còn lại trên bộ tích lũy.
Máy phát xung điện áp cao cũng có chức năng bảo vệ khởi động bằng không, có thể làm cho hoạt động của thiết bị an toàn và đáng tin cậy hơn. Nó có chức năng bảo vệ ngắn mạch siêu ngắn, có thể làm cho đầu ra điện áp cao hoạt động trực tiếp xuống đất. Với chức năng chuyển đổi phạm vi điện áp và dung lượng điện dung ba bánh răng, người dùng có thể chọn các bánh răng thích ứng điện áp thiết bị khác nhau theo nhu cầu điện áp cáp khác nhau, giúp quá trình thử nghiệm dễ dàng hơn.
Máy phát xung điện áp cao XHHV535-4TS |
Mức điện áp đột biến và điều chỉnh phạm vi |
Cấp 1: 0-8KV Cấp 2: 0-16KV Cấp 3: 0-32KV |
| Công tắc mức điện áp đột biến | Thủ công | |
| Loại điều chỉnh điện áp | Liên tục | |
| Chỉ dẫn | Đo điện áp phía điện áp cao, chỉ báo điện áp và dòng điện đầu ra theo thời gian thực | |
| Năng lượng đột biến ở mỗi cấp | Lên đến 2048J | |
| Chế độ hoạt động | Kích hoạt đơn, chu kỳ, DC | |
| Công tắc chế độ hoạt động | Thủ công | |
| Thời gian tác động | khoảng 5 giây đối với tác động tự động, thời gian kiểm soát tùy ý đối với tác động thủ công | |
| Công suất tác động | 2KVA | |
| Dòng điện đầu ra liên tục | 60mA | |
| Tụ điện tích hợp | 4μF/32kV, 16μF/16kV, 64μF/8kV điều chỉnh ba tốc độ | |
| Bảo vệ an toàn | Với chức năng bảo vệ khởi động bằng không, an toàn và đáng tin cậy | |
| Xả | Thiết kế đo điện áp cao độc đáo, ở trạng thái dừng, nó sẽ tự động xả điện dung bên trong của thiết bị | |
| Điện năng làm việc | AC 220V±10% 50Hz±2Hz (có thể tùy chỉnh điện áp và tần số khác) | |
| Thử nghiệm chịu điện áp DC | Điều chỉnh điện áp đầu ra và phạm vi chỉ báo 0-32KV, Phạm vi chỉ báo dòng điện đầu ra 0-20A |
|
| Dòng điện đốt | Điều kiện lỗi (đốt) với dòng điện lên đến 60 mA @ 32 kV, Khi điện áp thấp, dòng điện sẽ lớn hơn, đạt đến 1A |
|
| Cáp kết nối | Cáp đầu ra điện áp cao: 5m, Cáp nối đất bảo vệ: 5m, dây nguồn 2,5m | |
| An toàn | Quá áp, Quá dòng, Bảo vệ quá nhiệt. Tự động xả sau khi vận hành. |
|
| Xếp hạng bảo vệ | Không thấp hơn IP54 | |
| Điện năng làm việc | AC 220V±10% 50Hz±2Hz (tùy chọn điện áp và 60Hz khác) | |
| Kích thước (mm) | 534L×444W×805H | |
| Tổng trọng lượng | Khoảng 120kg |
Cập nhật mới năm 2024 - Ổ cắm điện, giá đỡ cầu chì và ổ cắm tín hiệu đã được di chuyển sang một bên, giúp bạn thuận tiện hơn khi đặt thiết bị vào ô tô để phát hiện lỗi cáp.
XZH TEST là nhà sản xuất chuyên nghiệp hệ thống định vị lỗi cáp ngầm. Chúng tôi có thể cung cấp cho bạn các dịch vụ tùy chỉnh hoặc cung cấp giải pháp hoàn hảo cho chương trình phát hiện lỗi cáp của bạn.
