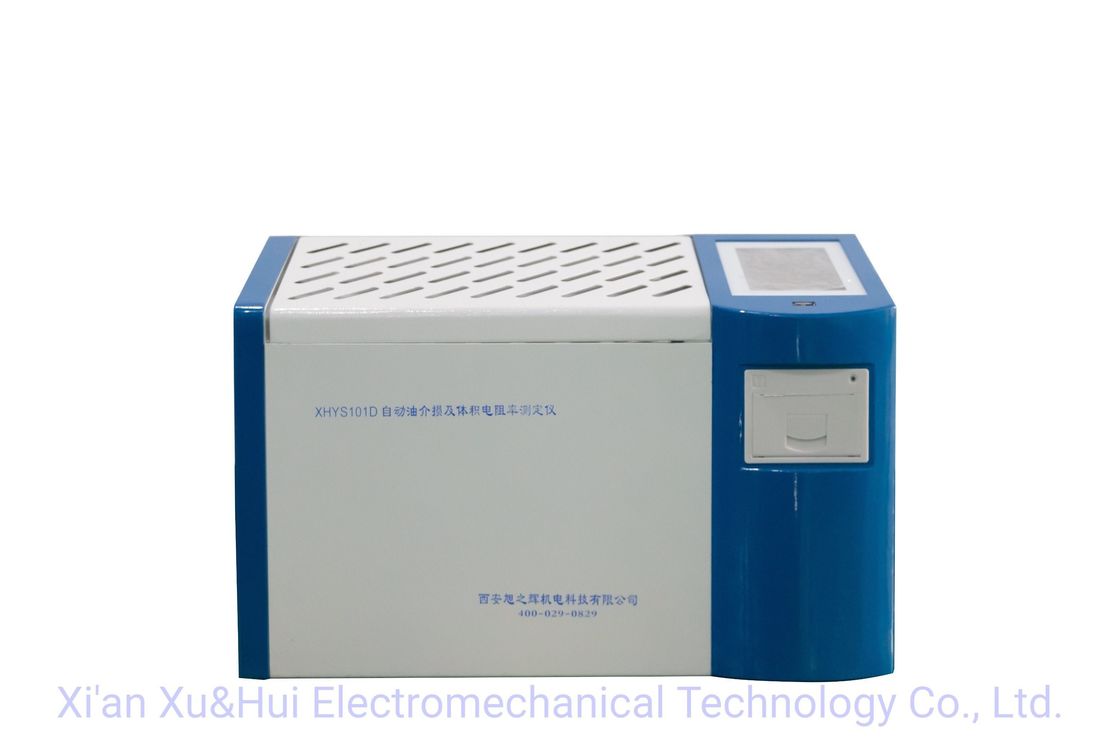

Hệ thống đo hệ số tổn thất điện môi và điện trở suất dầu cách điện XHYS101
Giới thiệu
Hệ thống đo hệ số tổn thất điện môi và điện trở suất dầu cách điện DTL, được thiết kế và sản xuất dựa trên tiêu chuẩn GB/T5654-2007 về đo các thông số của vật liệu cách điện lỏng như hằng số điện môi tương đối, hệ số tổn thất điện môi và điện trở suất DC.Nó được sử dụng để đo hệ số tổn thất điện môi và điện trở suất DC của dầu cách điện và các chất lỏng cách điện khác. Thiết bị có cấu trúc tích hợp, và tích hợp buồng thử nghiệm, bộ điều khiển nhiệt độ, cảm biến nhiệt độ, cầu đo tổn thất điện môi, nguồn điện thử nghiệm AC, tụ điện chuẩn, đồng hồ đo điện trở cao, nguồn điện áp cao DC và các thành phần chính khác. Thiết bị áp dụng công nghệ kỹ thuật số hoàn toàn và tất cả các phép đo tự động thông minh, được trang bị màn hình LCD màu lớn (800 * 480), mỗi bước đều có hướng dẫn bằng tiếng Trung, kết quả thử nghiệm có thể được tự động lưu trữ và in ra, để người vận hành không cần đào tạo chuyên nghiệp vẫn có thể sử dụng thành thạo.
Các chức năng và tính năng chính
1. Buồng thử nghiệm sử dụng cấu trúc ba điện cực phù hợp với tiêu chuẩn quốc gia GB/T5654-2007, với khoảng cách điện cực 2mm, có thể loại bỏ ảnh hưởng của điện dung và rò rỉ lạc đến kết quả thử nghiệm tổn thất điện môi. Thiết bị được
trang bị công tắc điện từ xả dầu, và chúng ta có thể làm rỗng buồng thử nghiệm trong trường hợp không tháo nó ra và rửa nó bằng mẫu thử nghiệm.
2. Thiết bịáp dụng gia nhiệt cảm ứng tần số trung bình, thuật toán điều khiển nhiệt độ PID. Phương pháp gia nhiệt này có ưu điểm là không tiếp xúc giữabuồng thử nghiệm và bộ phận gia nhiệt, gia nhiệt đều, tốc độ nhanh, điều khiển thuận tiện, kiểm soát chặt chẽ nhiệt độ trong phạm vi sai số của nhiệt độ cài đặt trước.
Tụ điện chuẩn bên trong là tụ điện ba điện cực nạp khí SF6, và tổn thất điện môi và dung lượng điện của nó độc lập với nhiệt độ môi trường, độ ẩm và các yếu tố khác, do đó có thể đảm bảo độ chính xác của thiết bị ngay cả sau khi sử dụng lâu dài.
4. Nguồn điện thử nghiệm AC sử dụng chuyển đổi AC-DC-AC, tránh hiệu quả sự dao động của điện áp và tần số nguồn điện ảnh hưởng đến độ chính xác đo tổn thất điện môi. Ngay cả máy phát điện, thiết bị vẫn có thể hoạt động bình thường.
5. Chức năng bảo vệ hoàn hảo; Khi có quá áp, quá dòng hoặc đoản mạch điện áp cao, thiết bị có thể nhanh chóng cắt áp và đưa ra thông báo cảnh báo. Khi nhiệt độ của cảm biến bị lỗi hoặc không được kết nối, thiết bị cũng sẽ đưa ra thông báo cảnh báo.
6. Có rơ le giới hạn nhiệt độ trong lò gia nhiệt cảm ứng tần số trung bìnhKhi nhiệt độ trên 120 độ, thiết bị giải phóng rơ le và dừng gia nhiệt.
7. Thuận tiện hơn khi cài đặt thông số thử nghiệm. Phạm vi cài đặt nhiệt độ 0~ 125ºC, phạm vi cài đặt điện áp AC 500~2000V, phạm vi cài đặt điện áp DC 0~500V.
8. Sử dụng màn hình LCD lớn, có đèn nền và hiển thị rõ ràng. Giao diện thân thiện, chỉ cần làm theo lời nhắc menu tiếng Trung, nhập lệnh, thiết bị có thể tự động kiểm tra. Và tự động lưu trữ và in kết quả thử nghiệm.
9. Đồng hồ thời gian thực tích hợp, ngày và giờ thử nghiệm có thể được lưu, hiển thị và in cùng với kết quả thử nghiệm.
10. Chức năng hiệu chuẩn của buồng khô đã được làm sạch. Việc đo dung lượng và hệ số tổn thất điện môi của buồng khô có thể xác định điều kiện làm sạch và lắp ráp của nó. Các
dữ liệu hiệu chuẩn được tự động lưu và do đó tạo điều kiện cho việc tính toán hằng số điện môi tương đối và điện trở suất DC.
MÔ TẢ BẢNG ĐIỀU KHIỂN VÀ CÁC VẤN ĐỀ CẦN CHÚ Ý
Hướng dẫn vận hành thiết bị và các vấn đề cần chú ý
1. Thiết bị phải được nối đất đáng tin cậy, dây dẫn vào nguồn điện AC220V.
2. Mở nắp bình, và lấy buồng thử nghiệm ra, chúng ta nên đóng nắp bình, khi gia nhiệt và thử nghiệm tổn thất điện môi.
3. Nắp có tính năng bảo vệ và khi bạn mở nó, sẽ làm gián đoạn quá trình gia nhiệt và điện áp cao.
4. Trong quá trình thử nghiệm, có điện áp cao và nhiệt độ cao. Không tiếp xúc với buồng thử nghiệm, cáp và ổ cắm khi bật nguồn và thử nghiệm.
5. Nếu hiện tượng lỗi dừng đột ngột xuất hiện trong khi thử nghiệm, hãy bật lại hệ thống và khởi động lại thiết bị. Sử dụng cáp nguồn phù hợp. Chỉ sử dụng đường dây cung cấp điện dành riêng cho sản phẩm theo thông số kỹ thuật của sản phẩm. Hãy ngắt kết nối và kết nối đúng cách. Thiết bị phải được nối đất đầy đủ.
Ngoài việc nối đất dây dẫn nối đất của đường dây điện, các cột nối đất của vỏ sản phẩm phải được nối đất Để ngăn chặn, dây dẫn nối đất phải được kết nối với mặt đất. Trước khi kết nối với các đầu vào hoặc đầu ra của sản phẩm, hãy đảm bảo rằng sản phẩm được nối đất đúng cách. Lưu ý giá trị định mức của tất cả các đầu cuối. Để tránh hỏa hoạn hoặc nguy hiểm, vui lòng lưu ý tất cả các giá trị định mức và nhãn hiệu trong sản phẩm. Trước khi kết nối sản phẩm này, vui lòng đọc hướng dẫn sử dụng sản phẩm để hiểu thêm thông tin về giá trị định mức. Sử dụng ống bảo vệ phù hợp. Chỉ sử dụng ống bảo vệ theo quy định của loại và định mức sản phẩm này. Không vận hành khi có bất kỳ nghi ngờ nào về lỗi. Nếu bạn nghi ngờ sản phẩm này bị hỏng, vui lòng liên hệ với nhân viên sửa chữa của chúng tôi để kiểm tra và không tiếp tục vận hành khởi động. Căn chỉnh khe định vị khi điện cực bên trong vào điện cực bên ngoài. Không vận hành trong môi trường ẩm ướt. Không vận hành trong môi trường dễ nổ. Giữ bề mặt sạch và khô. Thông báo đặc biệt: Thiết bị này có đầu ra điện áp cao, việc sử dụng không đúng cách có thể ảnh hưởng đến an toàn cá nhân, trước khi sử dụng thiết bị này, hãy đảm bảo đọc kỹ hướng dẫn sử dụng!
