Máy phân tích khí SF6 — Máy kiểm tra độ ẩm, độ tinh khiết & phân hủy

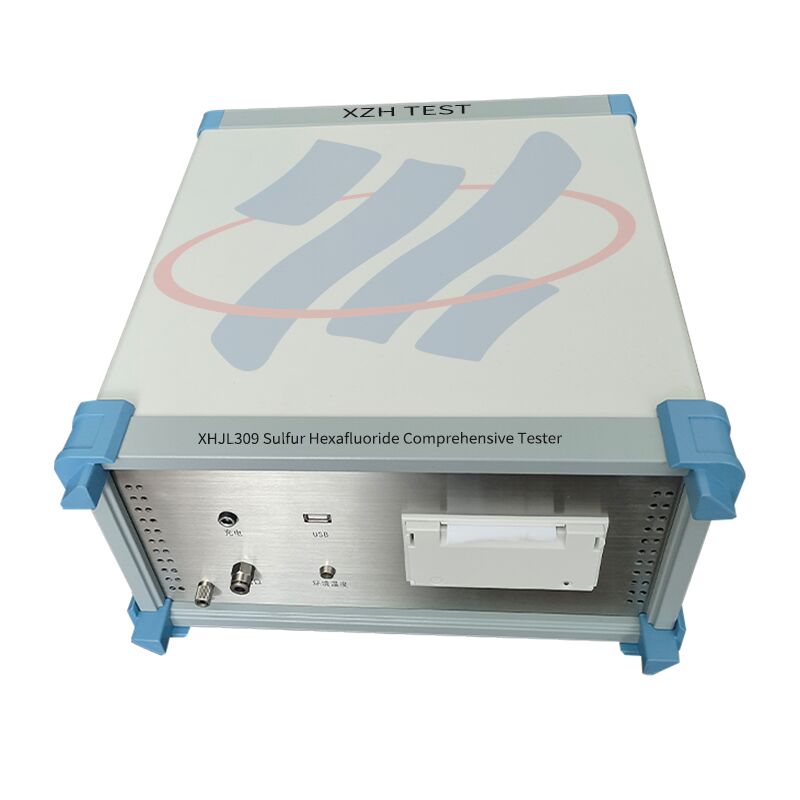

Model: XHZH309 | Máy kiểm tra toàn diện SF6 3 trong 1 cho kiểm tra điện lực
Tổng quan sản phẩm
Máy kiểm tra toàn diện SF6 XHZH309 tích hợp máy đo độ ẩm, máy đo độ tinh khiết SF6 và máy phân tích sản phẩm phân hủy SF6 vào một thiết bị duy nhất, thay thế chức năng của ba thiết bị riêng biệt. Với một lần khảo sát tại chỗ, người vận hành hoàn thành việc phát hiện cả ba chỉ số, tiết kiệm tới hai phần ba lượng khí đo, đồng thời giảm khối lượng công việc và nâng cao hiệu quả công việc. Thiết bị hiển thị trực tiếp điểm sương, độ ẩm (ppm), độ tinh khiết SF6, hàm lượng SO2, H2S và CO cùng với nhiệt độ môi trường, độ ẩm, thời gian và ngày tháng, cung cấp một bức tranh toàn diện về tình trạng khí SF6 trong các ứng dụng kiểm tra điện như bộ ngắt mạch, buồng GIS và các ứng dụng khác.
Ứng dụng & Đối tượng mục tiêu: Được thiết kế cho các trung tâm bảo trì trạm biến áp của công ty lưới điện, các viện giám sát và kiểm tra kỹ thuật sản xuất điện, các đội dự án đường dây cách điện bằng khí (GIL) và thanh cái pha cách điện, các tổ chức giám sát và kiểm tra chất lượng kỹ thuật điện và các nhà thầu nâng cấp và nâng cấp công suất trạm biến áp cần đo điểm sương, độ tinh khiết và sản phẩm phân hủy của khí SF6 trong quá trình kiểm tra định kỳ, vận hành thử và nghiệm thu thiết bị cao áp.
Thông số kỹ thuật chính
| Thông số |
Thông số kỹ thuật |
| Model |
XHZH309 |
| Phạm vi đo độ tinh khiết |
0% ∼ 100%, độ chính xác 0.5%, thời gian đo 2 phút |
| Phạm vi điểm sương |
-80°C ∼ +20°C |
| Độ chính xác điểm sương |
±1.0°C (-60°C ∼ +20°C); ±2°C (-80°C ∼ -60°C) |
| Phạm vi H2S / SO2 / CO |
0 ∼ 100ppm, giới hạn phát hiện 0.1ppm, độ chính xác 0.5%, độ lặp lại 2% |
| Thời gian phản hồi |
Ở +20°C: 63% trong 5 giây, 90% trong 45 giây; (-60°C ∼ +20°C): 63% trong 10 giây, 90% trong 240 giây |
| Nhiệt độ môi trường |
-30°C ∼ +60°C (hoạt động -40°C ∼ +80°C) |
| Độ ẩm môi trường |
0 ∼ 100% RH |
| Nguồn điện |
AC 220V / pin sạc tích hợp |
| Hiệu suất pin |
Hơn 10 giờ làm việc liên tục; thời gian sạc ≤ 20 giờ |
| Lưu trữ dữ liệu |
Lên đến 200 nhóm dữ liệu kiểm tra |
| Trọng lượng |
5kg |
| Kích thước |
250 × 150 × 300mm |
| Chứng nhận |
ISO / CE |
Tính năng hiệu suất
- Thiết kế 3 trong 1 thực sự: Kết hợp máy đo độ ẩm, máy đo độ tinh khiết và máy phân tích sản phẩm phân hủy trong một thiết bị, thay thế ba thiết bị riêng biệt và một phần ba khối lượng công việc tại hiện trường.
- Tiết kiệm khí đo: Hoàn thành cả ba chỉ số trong một lần khảo sát tại chỗ, tiết kiệm tới hai phần ba lượng khí SF6 sử dụng cho mỗi chu kỳ kiểm tra.
- Kiểm tra nhanh chóng: Đo điểm sương mất khoảng 5 phút mỗi khoảng, trong khi đo độ tinh khiết và phân hủy mỗi loại mất khoảng 2 phút.
- Đầu nối tự khóa chống rò rỉ: Khớp nối tự khóa nhập khẩu từ Đức đảm bảo kết nối an toàn và đáng tin cậy mà không bị rò rỉ khí.
- Lưu trữ dữ liệu dung lượng lớn: Lưu trữ lên đến 200 nhóm dữ liệu kiểm tra với màn hình lớn hiển thị đường cong quá trình đo điểm sương.
- Tính di động nhẹ: Chỉ nặng 5kg với pin sạc tích hợp hỗ trợ hơn 10 giờ làm việc liên tục, lý tưởng cho các đội kiểm tra di động.
Khi nào cần kiểm tra khí SF6
- Nghiệm thu và vận hành thử: Xác minh điểm sương, độ tinh khiết và sản phẩm phân hủy của bộ ngắt mạch và buồng GIS mới lắp đặt trước khi cấp điện để thiết lập dữ liệu cơ sở.
- Kiểm tra phòng ngừa định kỳ: Giám sát định kỳ chất lượng khí SF6 trong các chu kỳ bảo trì theo lịch trình để phát hiện sớm sự xâm nhập của hơi ẩm và suy giảm cách điện.
- Sau khi nạp lại khí: Xác nhận chất lượng khí sau khi bổ sung hoặc nạp lại hoàn toàn để đảm bảo khí mới đáp ứng thông số kỹ thuật trước khi đưa thiết bị trở lại hoạt động.
- Sau khi ngắt mạch do sự cố: Kiểm tra sản phẩm phân hủy (SO2, H2S, CO) sau các sự cố bên trong hoặc thao tác đóng cắt để đánh giá mức độ nghiêm trọng của hồ quang bên trong buồng.
- Điều tra cảnh báo độ ẩm: Khắc phục sự cố cảnh báo điểm sương và xác định nguồn độ ẩm, hỗ trợ quyết định làm khô hoặc xử lý khí có mục tiêu.
Câu hỏi thường gặp
Q1: Máy kiểm tra toàn diện SF6 XHZH309 kết hợp những chức năng nào?
Nó kết hợp máy đo độ ẩm, máy đo độ tinh khiết SF6 và máy phân tích sản phẩm phân hủy SF6 trong một thiết bị, đo điểm sương, độ ẩm (ppm), độ tinh khiết SF6, hàm lượng SO2, H2S và CO trong một lần khảo sát tại chỗ.
Q2: Thiết kế 3 trong 1 tiết kiệm bao nhiêu khí?
Hoàn thành cả ba bài kiểm tra chỉ số với một thiết bị và một dòng khí giúp tiết kiệm tới hai phần ba lượng khí đo so với việc sử dụng ba thiết bị riêng biệt.
Q3: Phạm vi đo và độ chính xác là bao nhiêu?
Phạm vi độ tinh khiết là 0-100% với độ chính xác 0.5%, phạm vi điểm sương là -80 đến +20 độ C, và phạm vi H2S, SO2 và CO là 0-100ppm với giới hạn phát hiện tối thiểu 0.1ppm và độ chính xác 0.5%.
Q4: Máy phân tích có di động để kiểm tra tại hiện trường không?
Có, nó chỉ nặng 5kg và được cấp nguồn bằng pin sạc tích hợp hỗ trợ hơn 10 giờ làm việc liên tục, với các đầu nối tự khóa nhập khẩu từ Đức cho kết nối hiện trường an toàn, không rò rỉ.
Q5: Có thể lưu bao nhiêu dữ liệu kiểm tra?
Thiết bị có thể lưu trữ lên đến 200 nhóm dữ liệu kiểm tra và hiển thị quá trình đo điểm sương với chức năng đường cong màn hình lớn để phân tích và xem xét thuận tiện.
