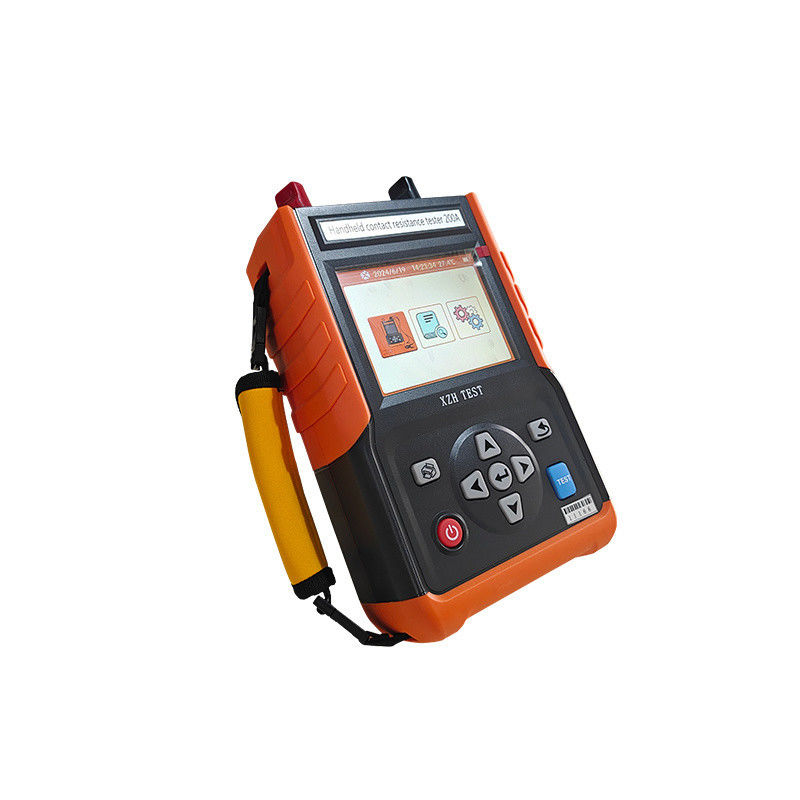

Máy kiểm tra kháng tiếp xúc biến áp (Micro-Ohmmeter)
Mô hình: XHHL3200SC. 220A Loop Resistance Tester với pin tích hợp.
Tổng quan sản phẩm
Máy kiểm tra kháng tiếp xúc XHHL3200SC, còn được gọi là máy kiểm tra kháng tiếp xúc micro-ohmmeter hoặc vòng lặp,là một công cụ phát hiện công tắc kỹ thuật số chính xác cao được phát triển theo các tiêu chuẩn IEC và tiêu chuẩn thực hiện năng lượng DL / T845 của Trung Quốc.4-2004. Nó được thiết kế để đo kháng tiếp xúc của các công tắc điện áp cao khác nhau, bộ ngắt điện áp cao, các thành phần hàn kim loại,vòng dây dẫn kim loại và kháng cự micro-ohm chính xác, với trọng tâm đặc biệt về thử nghiệm kết nối liên quan đến biến áp.có thể điều chỉnh trong 2.5A bước qua đến 87 bánh răng hiện tại, đáp ứng các yêu cầu của các kịch bản thử nghiệm khác nhau.
Ứng dụng & Khán giả mục tiêu:Được thiết kế cho các nhà cung cấp dịch vụ sửa chữa và thử nghiệm biến áp điện, các doanh nghiệp sửa chữa máy phát điện và động cơ, các nhà sản xuất pin và hệ thống lưu trữ năng lượng, large pumping station and water conservancy electrical maintenance teams and power generation equipment manufacturers that need to verify contact resistance and micro-ohm connection quality of transformer bushings, liên lạc công tắc, cột ngắt, nối hàn, kết nối thanh bus và dây kết nối pin.
Các thông số kỹ thuật chính
| Parameter |
Thông số kỹ thuật |
| Mô hình |
XHHL3200SC |
| Điện xuất |
5A / 10A / 30A / 50A / 80A / 100A / 200A / 220A |
| Dòng bước |
2.5A bước, lên đến 87 bánh răng hiện tại |
| Phạm vi đo |
5A: 0 ∼ 3500mΩ; 10A: 0 ∼ 200mΩ; 30A: 0 ∼ 20mΩ; 50A: 0 ∼ 15mΩ; 80A trở lên: 0 ∼ 10mΩ |
| Phương pháp đo |
Đo 4 dây (I+, I-, U+, U-) |
| Cung cấp điện |
Ứng dụng tích hợp pin lithium sạc 12.6V 9000mAh, DC không sóng |
| Bộ sạc |
12.6V / 2A |
| Hiển thị |
5.6 inch LCD công nghiệp, màu sắc sáng cao, giao diện tiếng Anh |
| Khả năng xuất thời gian |
10s / 20s / 30s / 40s / 50s / 60s thử nghiệm dòng điện lớn liên tục |
| Bảo vệ |
Bảo vệ mạch mở, bảo vệ quá nóng |
| Tiêu chuẩn |
Tiêu chuẩn IEC, DL/T845.4-2004 |
| Chứng nhận |
ISO / CE |
Tính năng hiệu suất
- Tối đa là 220A Ripple-Free Output:Pin lithium công suất lớn tích hợp tạo ra dòng DC sạch để đo chính xác micro-ohm của các kết nối kháng thấp.
- 87 Máy gia tốc hiện tại được điều chỉnh tốt:Dòng điện đầu ra có thể điều chỉnh trong các bước 2,5A, cho phép dòng điện thử nghiệm được phù hợp chính xác với giá trị kháng và loại thiết bị.
- Đánh giá 4 dây:Các đầu cuối dòng và điện áp riêng biệt loại bỏ ảnh hưởng của kháng dẫn thử nghiệm đối với các giá trị kháng tiếp xúc thực sự.
- Kiểm tra dòng điện lớn theo thời gian:Khả năng hoạt động liên tục từ 10 đến 60 giây duy trì độ chính xác và ổn định cao ngay cả trong môi trường nhiễu mạnh.
- Ứng dụng tích hợp pin:Pin 12,6V 9000mAh hỗ trợ thử nghiệm tại chỗ mà không cần nguồn điện bên ngoài, với màn hình LCD công nghiệp 5,6 inch độ sáng cao để hiển thị bên ngoài.
- Kiểm tra và bảo vệ bản thân:Việc tự kiểm tra hệ thống tiêu chuẩn kháng trước khi thử nghiệm chính thức đảm bảo độ chính xác, với bảo vệ mạch mở và quá nóng để hoạt động an toàn.
Lợi thế của 87-Gear
- Khớp hiện tại chính xác:Mỗi phạm vi kháng có dòng điện thử nghiệm tối ưu; 87 bánh răng cho phép bạn chọn dòng điện chính xác được khuyến cáo bởi các tiêu chuẩn cho kết nối đang được thử nghiệm.
- Giảm áp lực sưởi ấm:Sử dụng dòng điện tối thiểu đủ bảo vệ các tiếp xúc và vỏ nhạy cảm khỏi căng nhiệt không cần thiết trong quá trình thử nghiệm.
- Khả năng trang bị rộng hơn:Từ ống biến áp và cột ngắt đến các dải pin và khớp hàn, một dụng cụ bao gồm tất cả các kịch bản thử nghiệm kháng thấp.
- Độ bền pin lâu hơn:Các bánh răng dòng điện thấp hơn tiêu thụ ít năng lượng hơn, kéo dài thời gian hoạt động thực địa trên pin tích hợp.
- Kiểm tra tiêu chuẩn:Lựa chọn dòng chảy tinh khiết hỗ trợ các quy trình thử nghiệm nhất quán, lặp lại trên các kỹ thuật viên và địa điểm khác nhau.
Câu hỏi thường gặp
Q1: Máy kiểm tra kháng tiếp xúc XHHL3200SC được sử dụng để làm gì?
Nó đo kháng tiếp xúc micro-ohm và kháng vòng lặp của công tắc điện áp cao, bộ ngắt mạch, kết nối biến áp, các thành phần hàn kim loại,Vòng dẫn và các ứng dụng kháng cự thấp chính xác.
Q2: Các dòng đầu ra nào có sẵn?
Máy kiểm tra cung cấp dòng điện đầu ra 5A, 10A, 30A, 50A, 80A, 100A, 200A và 220A, với điều chỉnh tinh tế trong các bước 2,5A trên tối đa 87 bánh răng hiện tại.
Q3: Máy thử nghiệm được cấp năng lượng như thế nào?
Nó được cung cấp năng lượng bởi pin lithium sạc lại 12.6V 9000mAh tích hợp tạo ra dòng DC không có sóng, được sạc bởi bộ sạc 12.6V / 2A và có thể phát ra dòng lớn theo thời gian trong 10 đến 60 giây.
Q4: Làm thế nào để đảm bảo đo chính xác?
Nó sử dụng phương pháp đo 4 dây (I+, I-, U+, U-) để loại bỏ ảnh hưởng của kháng cự chì thử nghiệm và thực hiện tự kiểm tra kháng cự tiêu chuẩn hệ thống trước khi thử nghiệm chính thức.
Q5: Các chức năng bảo vệ nào được bao gồm?
Thiết bị có tính năng bảo vệ mạch mở và bảo vệ quá nóng, và duy trì độ chính xác cao, ổn định và thông minh ngay cả trong môi trường can thiệp mạnh.
