Phân tích phản ứng tần số quét biến áp SFRA Analyzer tùy chỉnh tùy chọn bạc

Chi tiết sản phẩm:

Chứng nhận:	CE, ISO

Thông tin chi tiết

Chứng nhận:

CE, ISO

Mô hình NO.:

XHBX1501

Sức mạnh:

Điện

tùy chỉnh:

tùy chỉnh

Màu sắc:

bạc

Gói vận chuyển:

vỏ gỗ xuất khẩu

Thương hiệu:

KIỂM TRA XZH

Nguồn gốc:

Trung Quốc

Mã Hs:

9031809090

Khả năng cung cấp:

200PCS/Năm

Kích thước gói:

45,00cm * 36,00cm * 25,00cm

Trọng lượng tổng gói:

50.000kg

Tùy chỉnh:

Có sẵn

Dịch vụ sau bán hàng:

dịch vụ sau bán hàng

Bảo hành:

12 tháng

Giá vận chuyển:

Liên hệ với nhà cung cấp về cước phí vận chuyển và thời gian giao hàng ước tính.

Hỗ trợ thanh toán bằng USD

Thanh toán an toàn:

Mọi khoản thanh toán bạn thực hiện tại Made-in-china.com đều được nền tảng này bảo vệ.

chính sách hoàn tiền:

Yêu cầu hoàn lại tiền nếu đơn hàng của bạn không được giao, bị thiếu hoặc có vấn đề về sản phẩm.

Mô tả sản phẩm

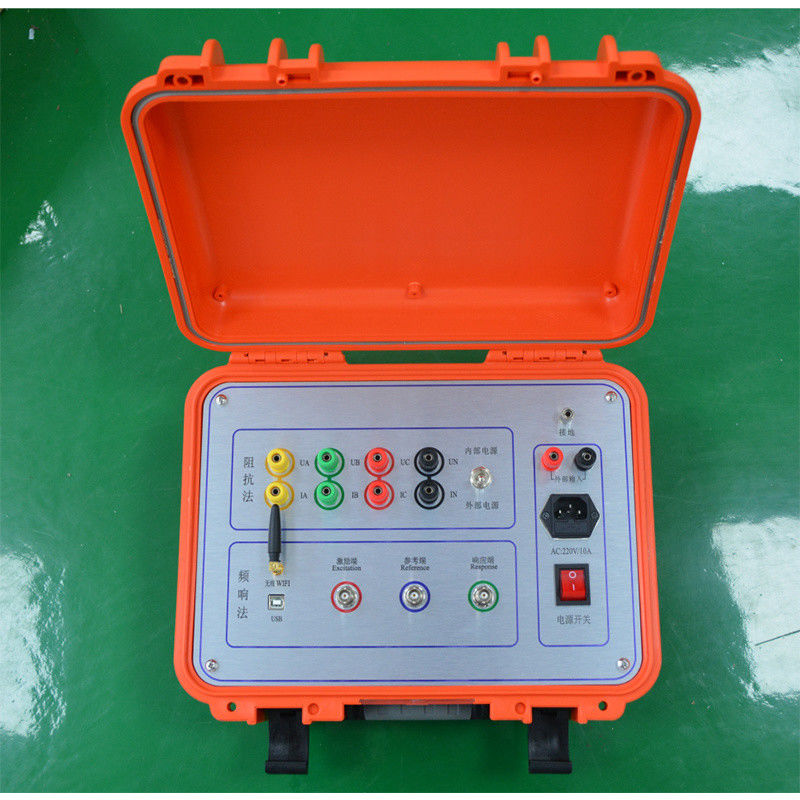

Phân tích phản ứng tần số quét biến áp SFRA Analyzer tùy chỉnh tùy chọn bạc 0

Máy kiểm tra biến dạng cuộn xoắn biến áp XHBX1501 (phương pháp phản ứng tần số) được sử dụng để kiểm tra các biến áp công suất từ 6KV trở lên và các biến áp mục đích đặc biệt khác.
XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004Nó là để phát hiện các đặc điểm phản ứng tần số của mỗi cuộn dây của bộ biến áp và so sánh các kết quả phát hiện theo chiều dọc hoặc ngang.Mức độ thay đổi trong đặc điểm phản ứng tần số khuếch đại xác định biến dạng có thể xảy ra trong cuộn dây biến áp.
Máy kiểm tra biến dạng cuộn xoắn biến áp XHBX1501 (phương pháp phản ứng tần số) bao gồm một phần đo và một phần phần mềm phân tích.Phần đo là một hộp đen bao gồm việc tạo tín hiệu và đo tín hiệuPhần phân tích được hoàn thành bằng máy tính xách tay và phần đo được kết nối với máy tính xách tay qua USB hoặc mạng.

Đặc điểm chính
1Kiểm tra có thể được thực hiện mà không cần nâng nắp và tháo rời biến áp.
2. áp dụng phương pháp quét phổ biến nhất để đo.
3Thiết bị này có thể đo biến áp trên 6kV.
4. Nó sử dụng một cấu trúc chia, máy chủ thử nghiệm và máy tính máy chủ được kết nối bằng USB hoặc kết nối mạng, nó có thể sử dụng tự do khi nó được cắm.
5. Các dây điện trường là đơn giản, dễ sử dụng.
6. Phạm vi đo động: -100dB ~ 20dB.
7Phần mềm phân tích là mạnh mẽ, và các chỉ số phần mềm và phần cứng đáp ứng tiêu chuẩn quốc gia DL / T911-2004.
8. đo lường quét bằng cách sử dụng phân bố tuyến tính hoặc logarithmic.
9. Kênh phản hồi có nhiều phạm vi và tự động điều chỉnh phạm vi trong quá trình đo.

Các thông số kỹ thuật chính
1. máy chủ thử nghiệm và cổng PC: USB hoặc mạng.
2. Nguồn tín hiệu: Cụ thể, thiết bị có đầu ra tín hiệu kênh là tín hiệu kích thích của tần số quét; đầu ra tín hiệu là sóng sinus tiêu chuẩn,Độ phình đầu ra tín hiệu có thể được điều chỉnh bằng phần mềm, chiều cao tối đa là±10V, và xung tín hiệu là 50Ω.
3Hai kênh thu thập, một để thu thập tín hiệu kích thích và một để thu thập tín hiệu phản hồi để tính toán chức năng truyền.
4Các kênh kích thích được đo như một phạm vi cố định:±10V; kênh phản hồi có nhiều phạm vi, và phạm vi được điều chỉnh tự động trong quá trình đo.±25V.
5Độ chính xác định lượng kênh thu thập: 12 bit.
6Lỗi tĩnh tối đa của kênh thu thập: 0,5%.
7- Capacity lưu trữ tối đa cho mỗi kênh: 64K mẫu.
8Tốc độ lấy mẫu cao nhất cho mỗi kênh: 20Msps.
9. Kháng thấu đầu vào của kênh thu: 1MΩ.
10- Phạm vi thử nghiệm: 10Hz-10MHz.
11Phương pháp quét: Phương pháp đo quét với phân bố tuyến tính hoặc phân bố logarithmic.
12. Độ chính xác tần số quét: Độ chính xác tần số của tín hiệu sinusoidal đầu ra nguồn tín hiệu không quá 0,01%.
13Tần số thử nghiệm quét: chế độ cố định hoặc được xác định bởi người dùng.
14. Phù hợp với các tiêu chuẩn ngành công nghiệp điện quốc gia: DL/T911-2004.
