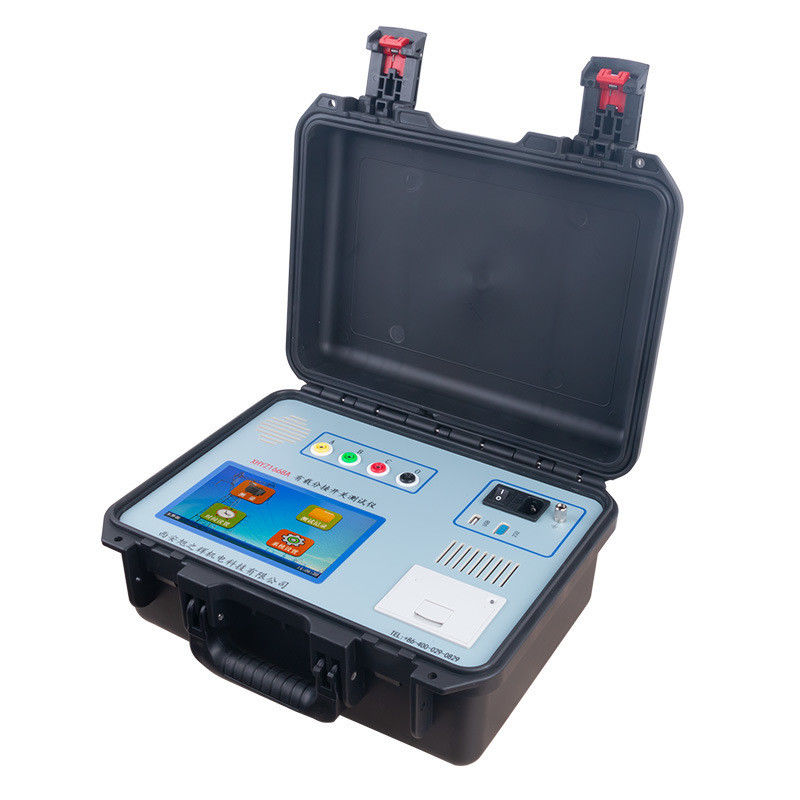

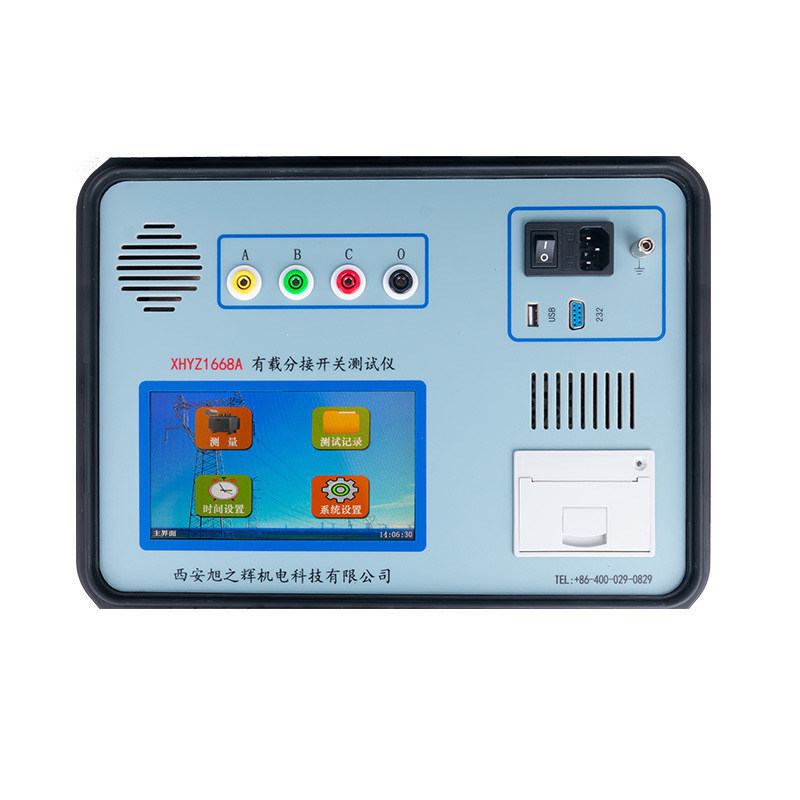

On-Load Tap Changer Tester của XHYZ1688
XHYZ1688 trên tải máy thử thay đổi vòi là một dụng cụ chuyên dụng được thiết kế để đo hình dạng sóng chuyển tiếp, thời gian chuyển tiếp,giá trị kháng cự chuyển đổi tức thời và đồng bộ hóa ba pha của bộ chuyển đổi vòi trên tải của biến áp (OLTC). Máy thay đổi vòi trên tải là bộ phận chuyển động duy nhất được kết nối với mạch biến áp, vì vậy tình trạng của nó trực tiếp ảnh hưởng đến hoạt động an toàn của toàn bộ biến áp.Theo quy định về giao nộp thiết bị điện và kiểm tra phòng ngừa, chuỗi hoạt động của bộ thay đổi vòi trên tải phải được kiểm tra và thời gian chuyển đổi phải được đo thường xuyên.Công cụ này có một mức độ cao của trí thông minh với đầy đủ menu Trung Quốc nhắc và hoạt động đơn giảnKích thước nhỏ gọn, trọng lượng nhẹ và khả năng chống can thiệp mạnh mẽ làm giảm đáng kể cường độ làm việc của nhân viên thực địa,làm cho nó trở thành một công cụ lý tưởng cho các đơn vị sản xuất và cung cấp điện cũng như các nhà sản xuất biến áp để đảm bảo sản xuất an toàn và cải thiện chất lượng sản phẩm.
Ứng dụng & Khán giả mục tiêu:Được thiết kế cho các nhà sản xuất biến áp thực hiện chấp nhận nhà máy và kiểm soát chất lượng đầu ra của các bộ thay đổi vòi trên tải,Các nhóm thử nghiệm phòng ngừa nhà máy điện và các công ty tiện ích thực hiện các quy định về chuyển giao và thử nghiệm phòng ngừa, các hội thảo sửa chữa và bảo trì OLTC, các đội điều hành và chấp nhận trạm phụ mới,và các công ty lắp đặt và đưa vào sử dụng điện xác minh hiệu suất của bộ thay đổi vòi trước khi cấp năng lượng.
Các thông số kỹ thuật chính
| Parameter |
Thông số kỹ thuật |
| Điện xuất |
1.0A, 0.5A, 0.2A |
| Phạm vi kháng chuyển tiếp |
0.3Ω~20Ω (1.0A), 5Ω~40Ω (0.5A), 20Ω~100Ω (0.2A) |
| Phạm vi thời gian chuyển đổi |
0~320ms |
| Điện áp mạch mở |
24V |
| Measurement Accuracy (Chính xác đo lường) |
Chống chuyển đổi: ± ((5% đọc ± 0.1Ω); thời gian chuyển đổi: ± ((0.1% đọc ± 0.2ms) |
| Tỷ lệ lấy mẫu |
20kHz |
| Lưu trữ dữ liệu |
500 nhóm tích hợp, giữ lại trong trường hợp mất điện |
| Hiển thị |
7 inch LCD độ sáng cao |
| Nhiệt độ hoạt động |
-10 °C đến 50 °C |
| Độ ẩm làm việc |
≤85%RH |
| Cung cấp điện |
AC220V±10%, 50±1Hz |
| Kích thước |
Đơn vị chính 360mm × 290mm × 170mm; hộp cáp 360mm × 290mm × 170mm |
| Trọng lượng |
Đơn vị chính 6.15kg; hộp cáp 4.55kg |
Các tính năng nâng cao
Dòng điện đầu ra lớn với trọng lượng nhẹ, giảm đáng kể khối lượng công việc thực địa
Thử nghiệm YN, Y và Δ kết nối biến áp với các giá trị kháng thể được hiển thị trực tiếp mà không cần chuyển đổi
Hỗ trợ cả phương pháp đo với và không có cuộn
Màn hình sóng hiển thị tự động điều chỉnh kháng cự và chiều rộng thời gian theo giá trị lấy mẫu
Vòng bảo vệ hoàn chỉnh với độ tin cậy cao
Màn hình LCD lớn 7 inch để hoạt động thuận tiện tại chỗ
Tự động lưu lên đến 500 nhóm dữ liệu nội bộ
Máy in tốc độ cao tích hợp để in kết quả thử nghiệm ngay lập tức
Giao diện USB và RS232 để truyền dữ liệu
Mức độ bộ lọc và ánh sáng hậu trường có thể điều chỉnh trong cài đặt hệ thống để có khả năng đọc trường tối ưu
Công cụ này cung cấp cho các kỹ sư thử nghiệm OLTC một giải pháp đáng tin cậy, toàn diện để đánh giá tình trạng thay đổi vòi, giúp các nhà sản xuất,các tiện ích và các nhóm khai thác phát hiện lỗi kháng cự chuyển tiếp, sự lão hóa mùa xuân và các khiếm khuyết tiếp xúc trước khi chúng dẫn đến sự cố biến áp.
Câu hỏi thường gặp
Q1: Người thử nghiệm thay đổi vòi trên tải này được thiết kế cho ai?
Nó được thiết kế cho các nhà sản xuất biến áp thực hiện chấp nhận nhà máy và kiểm soát chất lượng đầu ra của các bộ thay đổi vòi trên tải, các nhóm thử nghiệm phòng ngừa nhà máy điện và tiện ích,Hội thảo sửa chữa và bảo trì OLTC, các nhóm cho phép và chấp nhận các trạm biến đổi mới, và các công ty lắp đặt và cho phép điện kiểm tra hiệu suất của bộ thay đổi vòi trước khi sử dụng năng lượng.
Q2: XHYZ1688 có thể thực hiện các thử nghiệm nào?
Nó đo hình dạng sóng chuyển tiếp, thời gian chuyển tiếp, giá trị kháng cự chuyển tiếp tức thời và đồng bộ hóa ba pha của bộ biến áp trên các bộ thay đổi vòi.Nó cũng hỗ trợ xác minh chuỗi hành động của tap thay đổi chuyển đổi, đáp ứng các yêu cầu của Quy định chuyển giao thiết bị điện và kiểm tra phòng ngừa để kiểm tra trình tự hành động và đo thời gian chuyển mạch.
Q3: Nó có thể kiểm tra các kết nối cuộn biến áp khác nhau?
XHYZ1688 kiểm tra YN, Y và Δ kết nối biến áp, và các giá trị kháng thể được hiển thị trực tiếp mà không cần chuyển đổi bằng tay.Nó hỗ trợ cả hai phương pháp đo với và không có cuộnĐối với các bộ biến đổi kết nối Y mà không có dây dẫn điểm trung tính, đo hai pha với chuyển đổi được hỗ trợ và hướng dẫn dây dẫn đặc biệt được cung cấp cho các cuộn dây kết nối Δ.
Q4: Phạm vi đo lường và độ chính xác là gì?
Dòng điện đầu ra có ba bánh răng 1.0A, 0.5A và 0.2A. Phạm vi đo kháng cự chuyển tiếp là 0,3Ω đến 100Ω tùy thuộc vào bánh xe hiện tại đã chọn, với độ chính xác ± 5% đọc ± 0,1Ω.Phạm vi đo thời gian chuyển đổi là 0 đến 320ms với độ chính xác là ±(00,1% đọc ± 0,2 ms), và tốc độ lấy mẫu đạt 20kHz để thu thập hình dạng sóng chính xác.
Q5: XHYZ1688 có thuận tiện để sử dụng trên thực địa không?
Cụ thể, thiết bị có màn hình LCD sáng cao 7 inch, đầy đủ các menu tiếng Trung, một máy in tốc độ cao, giao diện USB và RS232, và có thể tự động lưu tới 500 nhóm dữ liệu.Đơn vị chính chỉ nặng 6.15kg và hộp cáp 4,55kg, với khả năng chống nhiễu mạnh mẽ, giúp dễ dàng mang và vận hành tại các trạm phụ, nhà máy điện và các địa điểm sản xuất.
