| Nguồn gốc: | Tây An, Thiểm Tây, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO |
| Số mô hình: | XHBX1501 |

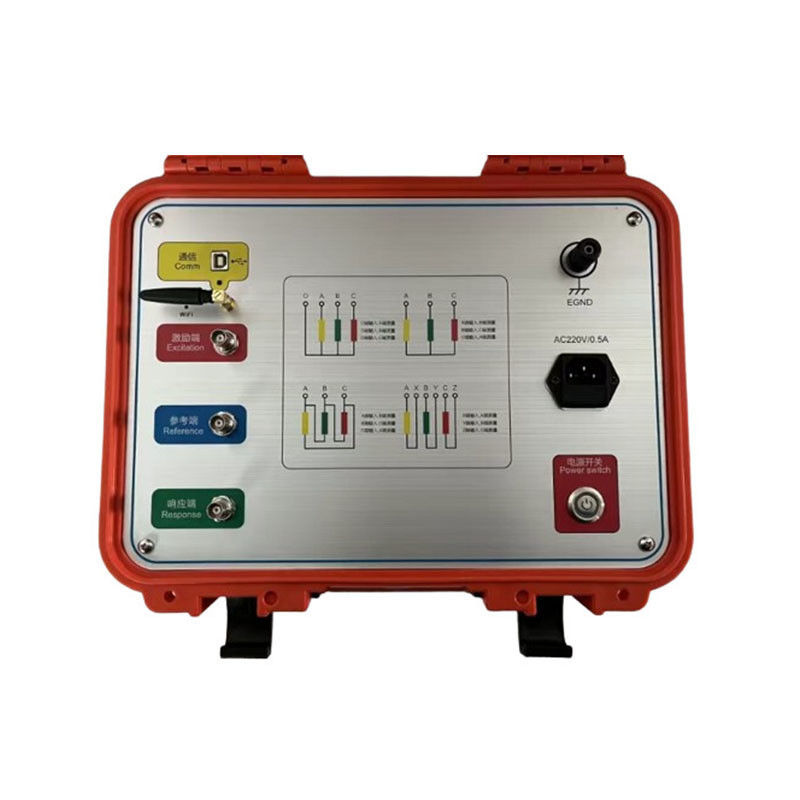

Thiết bị kiểm tra biến dạng cuộn dây máy biến áp có thể đánh giá chính xác các lỗi bên trong của máy biến áp dựa trên việc đo các thông số đặc trưng của cuộn dây bên trong máy biến áp và phương pháp phân tích đáp ứng tần số (FRA) các lỗi bên trong hiện đang được phát triển và hoàn thiện bởi các nước phát triển trên thế giới.
Sau khi máy biến áp được thiết kế và sản xuất, các cuộn dây và cấu trúc bên trong của nó được xác định. Do đó, đối với một cuộn dây máy biến áp đa cuộn, nếu cấp điện áp là như nhau và phương pháp quấn là như nhau, thì các thông số tương ứng (Ci, Li) của mỗi cuộn dây phải là xác định. Do đó, đáp ứng đặc trưng miền tần số của mỗi cuộn dây cũng được xác định và phổ tần số giữa các cuộn dây ba pha tương ứng có thể so sánh được.
Nếu máy biến áp bị ngắn mạch giữa các vòng dây hoặc các pha trong quá trình thử nghiệm, hoặc va chạm trong quá trình vận chuyển, dẫn đến sự dịch chuyển tương đối của các cuộn dây và biến dạng cuộn dây do lực điện từ dưới điều kiện ngắn mạch và sự cố trong quá trình vận hành, các thông số phân bố của cuộn dây máy biến áp sẽ bị ảnh hưởng. thay đổi xảy ra. Điều này đến lượt nó ảnh hưởng và thay đổi các đặc tính miền tần số ban đầu của máy biến áp, tức là đáp ứng tần số thay đổi về biên độ và điểm tần số cộng hưởng dịch chuyển, v.v. Thiết bị kiểm tra cuộn dây máy biến áp được phát triển dựa trên phương pháp phân tích đáp ứng là một thiết bị kiểm tra không phá hủy mới lạ như vậy đối với các lỗi bên trong máy biến áp. Nó phù hợp để phát hiện lỗi cấu trúc bên trong của máy biến áp điện 63kV~500kV.
Thiết bị kiểm tra biến dạng cuộn dây máy biến áp định lượng những thay đổi đáp ứng của các thông số cuộn dây bên trong máy biến áp trong các miền tần số khác nhau, sau đó xác định cuộn dây bên trong của máy biến áp dựa trên độ lớn của sự thay đổi, biên độ và diện tích của sự thay đổi đáp ứng tần số và xu hướng của sự thay đổi đáp ứng tần số. Mức độ thay đổi có thể được sử dụng để xác định xem máy biến áp có bị hư hỏng nghiêm trọng và cần được đại tu hay không dựa trên kết quả đo.
Đối với các máy biến áp đang vận hành, bất kể bản đồ đặc tính miền tần số đã được lưu trong quá khứ hay chưa, mức độ lỗi cũng có thể được đánh giá bằng cách so sánh sự khác biệt trong bản đồ đặc tính giữa các cuộn dây của máy biến áp bị lỗi. Tất nhiên, nếu một bộ sơ đồ đặc tính cuộn dây ban đầu của máy biến áp được bảo quản, nó sẽ dễ dàng hơn để cung cấp một cơ sở chính xác và mạnh mẽ hơn cho tình trạng hoạt động của máy biến áp, phân tích sau tai nạn và bảo trì.
Phiên bản tiếng Anh có sẵn, chào mừng bạn liên hệ với chúng tôi để biết thêm thông tin
1. Việc thu thập và điều khiển sử dụng bộ vi xử lý tích hợp tốc độ cao.
2. Giao diện USB để giao tiếp giữa máy tính xách tay và thiết bị.
3. Giao diện Bluetooth không dây hoặc giao diện WIFI không dây có thể được sử dụng để giao tiếp giữa máy tính xách tay và thiết bị. Giao diện WIFI không dây có thể dễ dàng sử dụng trên máy tính bảng và điện thoại thông minh.
4. Chuyển động phần cứng sử dụng công nghệ quét tốc độ cao kỹ thuật số chuyên dụng DDS. Thông qua thử nghiệm, các lỗi như xoắn, phình, dịch chuyển, nghiêng, biến dạng ngắn mạch giữa các vòng dây và ngắn mạch tiếp xúc giữa các pha có thể được chẩn đoán chính xác thông qua thử nghiệm.
5. Lấy mẫu A/D 16 bit hai kênh tốc độ cao (thử nghiệm tại chỗ thay đổi bộ chuyển đổi vòi, và đường cong dạng sóng thay đổi đáng kể).
6. Biên độ đầu ra tín hiệu được điều chỉnh bằng phần mềm, giá trị đỉnh biên độ tối đa là ±10V.
7. Máy tính tự động phân tích kết quả kiểm tra và tạo tài liệu điện tử (Word).
8. Thiết bị có các chức năng hệ thống đo lường kép của phép đo quét tần số tuyến tính và phép đo quét tần số phân đoạn, và tương thích với các chế độ đo của hai trường kỹ thuật trong nước hiện nay.
9. Các đặc tính biên độ-tần số tuân thủ các thông số kỹ thuật kỹ thuật quốc gia cho các thiết bị kiểm tra đặc tính biên độ-tần số. Trục hoành (tần số) có hai loại: phân chia tuyến tính và phân chia logarit. Do đó, đường cong in có thể là đường cong phân chia tuyến tính hoặc đường cong phân chia logarit. Người dùng có thể chọn theo nhu cầu thực tế.
10. Hệ thống phân tích dữ liệu phát hiện tự động
So sánh theo chiều ngang sự tương đồng của cuộn dây giữa ba pha A, B và C.
Kết quả phân tích là:
Sự nhất quán rất tốt
Sự nhất quán tốt
Sự nhất quán kém
Sự nhất quán rất kém,
So sánh theo chiều dọc A-A, B-B, C-C truy xuất dữ liệu gốc và dữ liệu hiện tại trong cùng một pha để so sánh biến dạng cuộn dây.
Kết quả phân tích là:
Cuộn dây bình thường
Biến dạng nhẹ
Biến dạng vừa phải
Biến dạng nghiêm trọng
11. Các tài liệu điện tử Word có thể được tạo tự động để lưu và in.
12. Thiết bị này đáp ứng đầy đủ các điều kiện kỹ thuật của tiêu chuẩn điện DL/T911-2016 "Phương pháp phân tích đáp ứng tần số của biến dạng cuộn dây máy biến áp điện".
Phương pháp quét
1. Phân phối quét tuyến tính
Phạm vi đo quét tần số: (10Hz)-(10MHz) 40000 điểm tần số quét, độ phân giải là 0,25kHz, 0,5kHz và 1kHz.
2. Phân phối đo quét tần số phân đoạn
Phạm vi đo quét tần số: (0,5kHz)-(1MHz), 2000 điểm tần số quét;
(0,5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)
| Phạm vi đo biên độ | (-120dB) đến (+20dB) |
| Độ chính xác đo biên độ | 0,1dB |
| Độ chính xác tần số quét | 0,005% |
| Trở kháng đầu vào tín hiệu | 1MΩ |
| Trở kháng đầu ra tín hiệu | 50Ω |
| Biên độ đầu ra tín hiệu | ±20V |
| Tốc độ lặp lại thử nghiệm cùng pha | 99,9% |
| Kích thước dụng cụ đo | 370X300X170 (mm) |
| Tổng trọng lượng | 13Kg |
| Nhiệt độ hoạt động | -10ºC đến +40ºC |
| Nhiệt độ bảo quản | -20ºC đến +70ºC |
| Độ ẩm tương đối | <90%, không ngưng tụ |

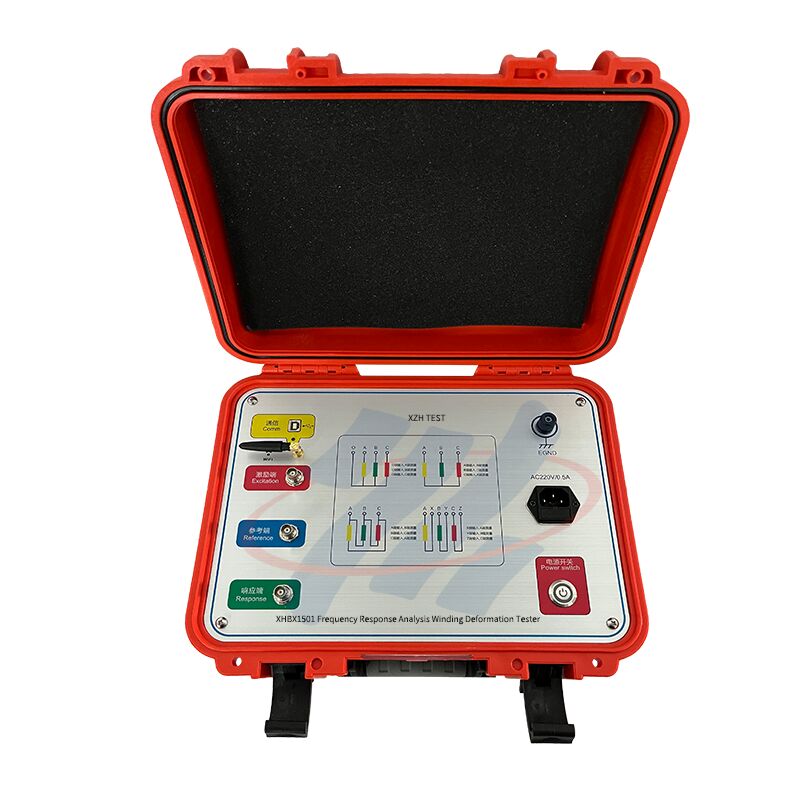

1. Thiết bị kiểm tra biến dạng cuộn dây máy biến áp bao gồm một phần đo và một phần mềm phân tích. Phần đo được điều khiển bởi một bộ vi điều khiển tốc độ cao và bao gồm tạo tín hiệu và đo tín hiệu. Phần đo được kết nối với máy tính bảng thông qua giao diện WIFI không dây, không cần đi dây và dễ sử dụng. Giao diện Bluetooth không dây và USB cũng có thể được sử dụng để kết nối với máy tính bảng hoặc máy tính xách tay.
2. Trong quá trình thử nghiệm, chỉ cần tháo thanh cái kết nối của máy biến áp và tất cả các thử nghiệm có thể được hoàn thành mà không cần treo nắp hoặc tháo rời máy biến áp.
3. Thiết bị có nhiều chức năng đo hệ thống quét tuyến tính tần số. Tần số quét đo quét tuyến tính lên đến 10MHz. Khoảng thời gian quét tần số có thể được chia thành 0,25kHz, 0,5kHz và 1kHz, cung cấp nhiều phân tích hơn về biến dạng máy biến áp.
4. Thiết bị có tính năng thông minh cao, dễ sử dụng và có nhiều chức năng như điều chỉnh phạm vi tự động và điều chỉnh tần số lấy mẫu tự động.
5. Phần mềm sử dụng nền tảng windows và tương thích với các hệ thống Win98/2000/WinXP/Win7/Win8/Win10. Cung cấp cho người dùng một giao diện hiển thị thuận tiện và dễ sử dụng hơn.
6. Cung cấp phân tích so sánh các đường cong lịch sử, có thể tải nhiều đường cong lịch sử để quan sát cùng một lúc và có thể chọn cụ thể bất kỳ đường cong nào để phân tích theo chiều ngang và chiều dọc. Được trang bị hệ thống phân tích và chẩn đoán thông minh của chuyên gia, nó có thể tự động chẩn đoán trạng thái của cuộn dây máy biến áp, tải 6 đường cong cùng một lúc, tự động tính toán các thông số liên quan của mỗi đường cong, tự động chẩn đoán biến dạng của cuộn dây và cung cấp kết luận tham khảo để chẩn đoán.
7. Chức năng quản lý phần mềm rất mạnh mẽ, xem xét đầy đủ các nhu cầu sử dụng tại chỗ và tự động lưu các thông số điều kiện môi trường để cung cấp cơ sở để chẩn đoán biến dạng cuộn dây máy biến áp. Dữ liệu đo được tự động lưu và có chức năng in màu để tạo điều kiện cho người dùng tạo báo cáo thử nghiệm.
8. Phần mềm có các tính năng nhân hóa rõ ràng. Hầu hết các điều kiện đo được là các tùy chọn. Các thông số chi tiết của máy biến áp có thể được lưu để tham khảo chẩn đoán và không cần nhập chúng tại chỗ. Thông tin có thể được thêm và sửa đổi sau này, giúp việc sử dụng thuận tiện hơn.
9. Phần mềm có tính năng thông minh cao. Sau khi tín hiệu đầu vào và đầu ra được kết nối và các thông số điều kiện được thiết lập, tất cả các công việc đo lường có thể được hoàn thành và các đường cong dạng sóng lịch sử có thể được mở trong quá trình đo bất kỳ lúc nào để so sánh và quan sát và để dừng đo.
10. Thời gian đo của mỗi pha là dưới 60 giây và tổng thời gian cần thiết để đo biến dạng cuộn dây của máy biến áp điện có cuộn dây cao, trung bình hoặc thấp (không giới hạn về dung lượng và cấp điện áp) không quá 10 phút.
11. Khi đo máy biến áp, nhân viên đấu dây có thể đặt các dây dẫn đầu vào và đầu ra tín hiệu một cách tùy ý mà không ảnh hưởng đến kết quả đo. Nhân viên đấu dây có thể ở trên thùng máy biến áp mà không cần đi xuống, điều này làm giảm cường độ lao động.
