| Nguồn gốc: | Tây An, Thiểm Tây, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE, ISO |
| Số mô hình: | XHBB128B |

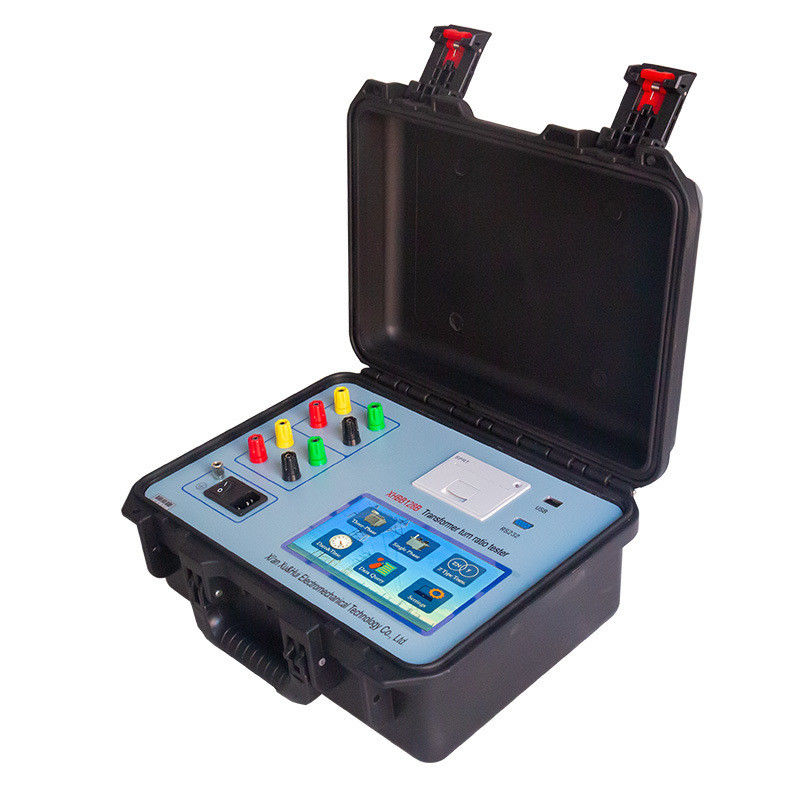

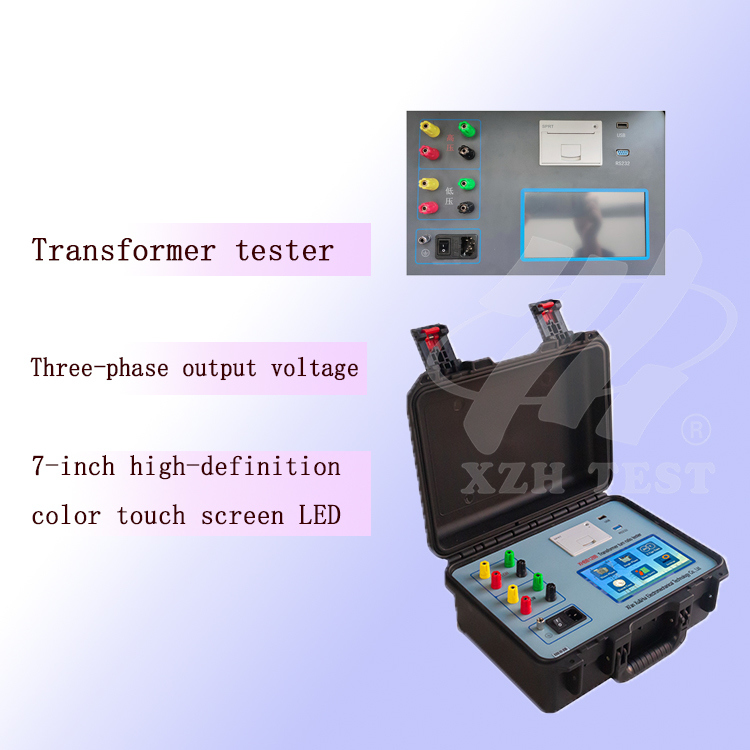

XHBB128B Trình kiểm tra tỷ lệ xoay của biến áp
Trong quá trình sản xuất của các bộ biến áp năng lượng bán hoàn thành và hoàn thành,trước khi bộ biến áp mới được lắp đặt được đưa vào hoạt động và theo quy định kiểm tra phòng ngừa của Bộ Điện, cần phải kiểm tra tỷ lệ xoay hoặc tỷ lệ điện áp của bộ biến áp hoạt động, và tỷ lệ xoay của bộ biến áp có thể được kiểm tra.liệu bộ biến áp có bị mạch ngắn giữa các vòng quay, liệu bộ biến áp có thể hoạt động song song. Đọc cầu tỷ lệ truyền thống không trực quan và chuyển đổi chỉ có thể được thực hiện từng giai đoạn.
Kiểm tra tỷ lệ chuyển đổi này khắc phục những thiếu sót của thử nghiệm cầu tỷ lệ chuyển đổi truyền thống. Nó dễ dàng và trực quan để vận hành.Nó áp dụng nguồn cung cấp điện biến tần ba pha, có thử nghiệm nhanh và chính xác cao.
1Công cụ sử dụng một nguồn cung cấp năng lượng biến tần ba pha thay vì một nguồn cung cấp năng lượng lưới đơn pha như là điện áp đo,loại bỏ ảnh hưởng hài hòa của điện áp mạng trong khi đo và làm cho phép đo chính xác hơnKhi nguồn năng lượng hoạt động là một máy phát điện, nó không có tác dụng.
2. Sử dụng điện áp đầu ra ba pha, cải thiện tốc độ thử nghiệm, đo góc giữa các giai đoạn và tự động xác định nhóm dây dẫn biến áp 0-11.
3Nó phù hợp với một loạt các biến áp, đặc biệt là để đo biến áp loại Z, biến áp thẳng, biến áp đất, biến áp lò điện,Máy biến đổi chuyển phaCác thông số đo là toàn diện nhất.
4. Các chính xác tự làm nguồn cung cấp năng lượng biến tần ba pha được thông qua, có cao và thấp điện áp bảo vệ kết nối ngược, biến áp giữa vòng ngắn bảo vệ,Chuyển đổi vòi không ở vị trí bảo vệ, đầu ra bảo vệ mạch ngắn đầy đủ, và làm tăng sự ổn định của dụng cụ.
5Sau khi nhập các thông số định số, tỷ lệ biến áp, giá trị lỗi và vị trí vòi của máy thay đổi vòi có thể được đo tự động, đặc biệt là cho máy thay đổi vòi với vòi không đối xứng,vị trí chính xác của bộ chuyển đổi máy biến áp cũng có thể được đo chính xácMột bộ thay đổi vòi có khả năng đo 99 điểm vòi.
6. Sử dụng màn hình cảm ứng màu sắc cao độ phân giải 7-inch LCD, màn hình mô-đun, mỗi bước hoạt động có hướng dẫn tiếng Trung, không cần hướng dẫn, chỉ cần nhìn vào hướng dẫn LCD để hoàn thành hoạt động của dụng cụ.
7Công cụ có cả đầu ra in, giao diện đĩa U và giao diện RS232, thuận tiện cho văn phòng không giấy.
8Nó áp dụng hộp nhựa kỹ thuật đa chức năng có khả năng chống lạnh và nhiệt độ, được niêm phong và chống nước, và chống rơi và chống sốc, thuận tiện cho các thí nghiệm thực địa.
Bắt đầu bảng điều khiển
(1) Màn hình hiển thị: màn hình cảm ứng màu cao độ phân giải 7 inch LCD, đèn nền điều chỉnh kỹ thuật số, trình đơn hoạt động hiển thị và kết quả thử nghiệm.
(2) Điện áp cao: kết nối các đầu dây màu vàng, màu xanh lá cây, màu đỏ và màu đen của đường thử nghiệm, và kết nối ba giai đoạn a, B, C và O ở phía điện áp cao của biến áp được thử nghiệm.
(3) Điện áp thấp: màu vàng, màu xanh lá cây, màu đỏ và màu đen được kết nối với ba giai đoạn a, B, C và o ở phía điện áp thấp của bộ biến áp được thử nghiệm
(4) AC220V: cổng đầu vào điện của toàn bộ máy, được kết nối với nguồn điện tần số điện AC220V.
(5). Đường bảo vệ đất.
(6) Truyền thông: Truyền thông hàng loạt
(7). USB: Bộ nhớ USB
Máy in: in kết quả thử nghiệm sau khi đo.
Giao diện thử nghiệm
Sau khi công cụ được khởi động, giao diện khởi động được hiển thị như trong hình có sáu tùy chọn chức năng trong giao diện khởi động, bao gồm sáu tùy chọn chức năng:[đánh giá ba pha]Nhấp vào bất kỳ phím chức năng nào để nhập cài đặt.
- - - - - - - - - - - -
Giao diện đo ba pha
Nhấp vào [đánh giá ba pha] để nhập giao diện đo ba pha. Hộp văn bản có thể bật lên bàn phím đầu vào ở trên, và bạn có thể nhập các giá trị đặc biệt.Các giá trị tiêu chuẩn có thể được thay đổi bằng cách nhấn nút bên phải;
Các phương pháp thiết lập đo đơn pha, biến áp loại Z và đo ba pha về cơ bản là giống nhau và sẽ không được lặp lại;
Các giao diện hoàn thành thử nghiệm được hiển thị trong hình dưới đây
Sau khi hoàn thành thử nghiệm, nhấn
[Trở lại] phím để trở lại giao diện khởi động,
[trước] [sau] bạn có thể xem và in dữ liệu lịch sử;
[U disk] là để lưu trữ dữ liệu hiện tại vào ổ đĩa flash USB;
[In] bạn có thể in dữ liệu thử nghiệm
| Phạm vi thử nghiệm | 0.9~10000 |
| Độ chính xác đo | ± 0,1% + 2 chữ số (0,9-500) ±0.2% + 2 chữ số (501-2000) ±0.5% + 2 từ (2001-10000) |
| Nghị quyết | 0.0001 tối thiểu |
| Điện áp đầu ra | tự động điều chỉnh theo tải |
| Nguồn cung cấp điện | AC220V±10% 50±1Hz |
| Nhiệt độ môi trường | - 10Cảm ơn.40oC |
| Độ ẩm tương đối | ≤85%, không ngưng tụ |
| Kích thước | máy chủ: 360*290*170 ((mm) hộp dây: 360*290*170 ((mm) |
| Trọng lượng | máy chủ 5.9kg hộp dây: 5.65KG |
