| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XZH Test |
| Chứng nhận: | ISO/CE |
| Số mô hình: | XXC105 |

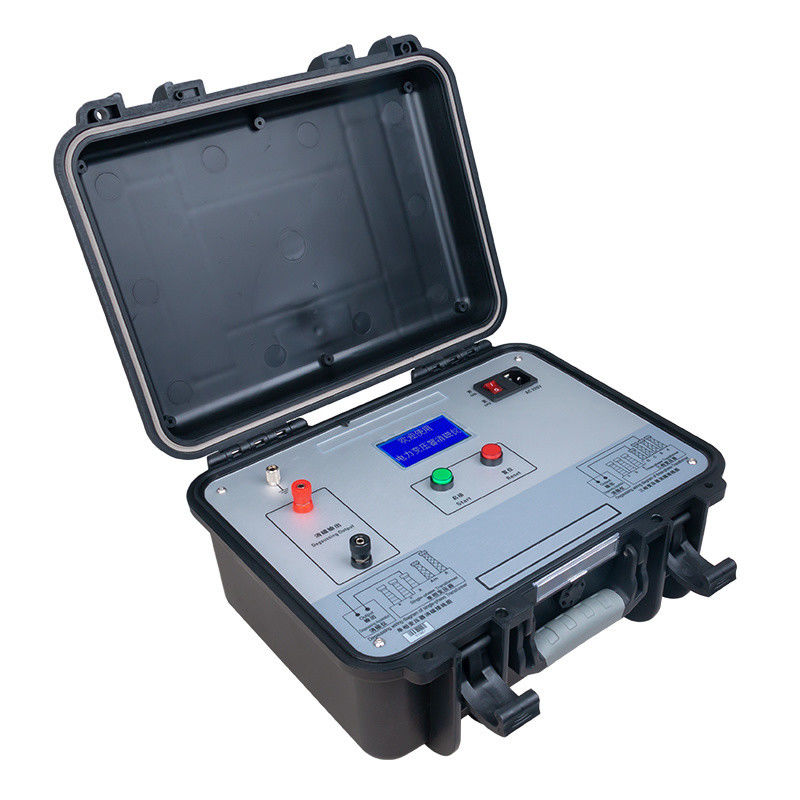

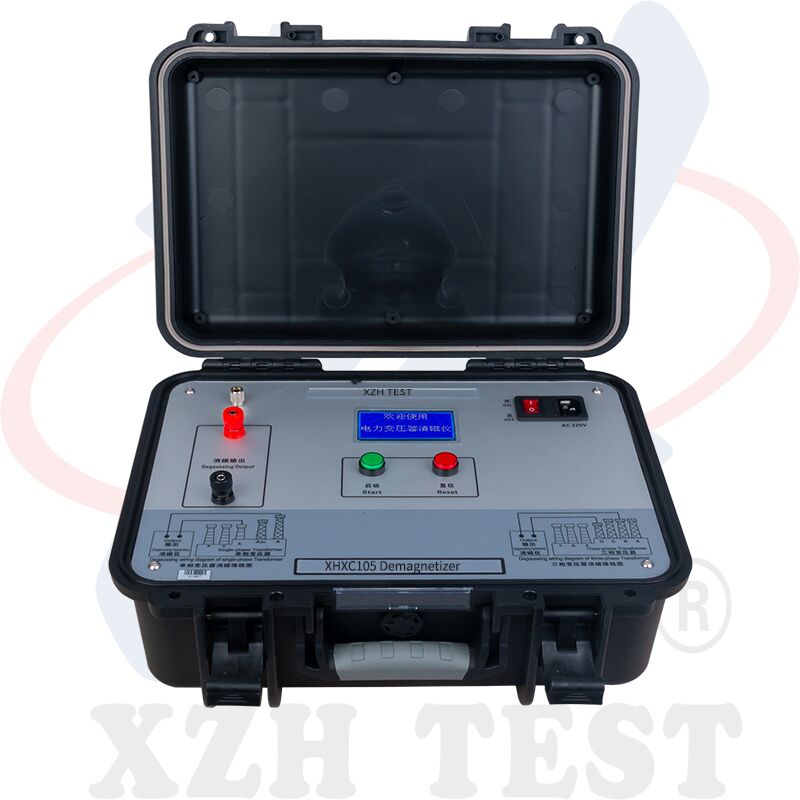

XHXC105 Transformer Demagnetization Tester là một dụng cụ chuyên dụng được thiết kế để loại bỏ nam châm dư trong các bộ biến đổi công suất lớn và các bộ biến đổi dụng cụ sau khi thử nghiệm điện trở DC.Sử dụng công nghệ giảm tần số DC được cấp bằng sáng chế, nó bảo vệ các biến áp điện khỏi tác động của dòng điện đột nhập trong khi đưa vào hoạt động và đảm bảo hoạt động lưới an toàn.So với các thế hệ trước, XHXC105 thêm một chế độ khử khói thông minh tự động, tăng kích thước màn hình LCD để phản hồi thông tin phong phú hơn và có chức năng vận hành hai nút trực quan (màu đỏ cho lựa chọn / thiết lập lại,màu xanh lá cây để xác nhận/bắt đầu)Quan trọng nhất, thời gian khử nam châm đã được giảm từ tiêu chuẩn công nghiệp 30 phút xuống dưới 4 phút mỗi chu kỳ, với hiệu quả được cải thiện từ 80% lên hơn 90%.
Chất từ dư trong lõi biến áp, gây ra bởi sự dị ứng vốn có của vật liệu sắt từ sau khi đo tỷ lệ điện áp và điện trở DC có thể dẫn đến hậu quả nghiêm trọng:Sự bão hòa lõi nửa chu kỳ tạo ra các dòng điện gia nhập giàu hài hòa, tăng tiêu thụ năng lượng phản ứng, hoạt động sai relay bảo vệ và mất điện quy mô lớn do tác dụng xâm nhập đồng cảm trên các biến áp lân cận.XHXC105 hiệu quả loại bỏ những rủi ro này trước khi biến áp đưa vào hoạt động.
XHXC105 sử dụng phương pháp suy giảm tần số DC - một kỹ thuật được cấp bằng sáng chế giảm dần biên độ dòng điện trong khi định kỳ đảo ngược cực dòng điện.Bằng cách dần dần thu hẹp vòng tròn hysteresis từ tính và cho phép hủy bỏ nhau cực từ tính, các thiết bị đạt được sâu và kỹ lưỡng demagnetization.Hệ thống thu thập dữ liệu AD 16 bit tích hợp đảm bảo ổn định dòng điện tự động chính xác và theo dõi thời gian thực trong suốt quá trình khử khí.
Các đặc điểm chính| Parameter | Thông số kỹ thuật |
|---|---|
| Dòng dỡ lượng | 5A, 1A, 200mA, 5mA (có thể tùy chỉnh) |
| Các chế độ degaussing | Hướng tay và tự động |
| Thời gian phân tích (Hướng dẫn) | 3 phút mỗi chu kỳ |
| Thời gian khử khí (tự động) | ≤ 9 phút mỗi chu kỳ (sửa đầy đủ 4 cấp độ) |
| Phân tích hiệu quả | ≥ 90% mỗi chu kỳ (Tự động); ≥ 80% mỗi chu kỳ (Hướng dẫn) |
| Hiển thị sự tiến bộ | 100% thời gian thực với ghi âm tự động |
| Thu thập dữ liệu | Xử lý chính xác cao AD 16 bit |
| Hiển thị | Ma trận LCD 128 × 64 pixel |
| Cung cấp điện làm việc | AC 220V ± 10%, 50Hz ± 1Hz |
| Nhiệt độ hoạt động | -25°C đến +50°C |
| Độ ẩm hoạt động | ≤ 90% RH |
| Trọng lượng | 5 kg (trọng lượng ròng, không bao gồm dẫn thử) |
| Chất bảo hiểm | 8A (bao gồm bộ bảo hiểm dự phòng hệ thống AC 220V) |
Không giống như các dụng cụ thử nghiệm điện sử dụng chung, XHXC105 được xây dựng đặc biệt cho các tổ chức quản lý tài sản điện cao áp, nơi độ tin cậy đưa vào sử dụng là nhiệm vụ quan trọng:
✅ Các tiện ích truyền tải và phân phối điện- Các nhà khai thác mạng thực hiện xác nhận trước khi đưa vào sử dụng các bộ biến áp công suất 35kV330kV+ tại các trạm phụ,khi từ tính dư thừa gây ra rủi ro trực tiếp về sự cố hoạt động của ống tiếp xúc bảo vệ và lỗi lưới cascading.
✅ Kiểm soát chất lượng sản xuất biến ápCác bộ phận QC tiến hành xác minh từ tính dư thừa sau sản xuất trước khi vận chuyển, đảm bảo các bộ biến áp đến các trang web của khách hàng sẵn sàng cho việc đưa vào sử dụng ngay lập tức.
✅ Đội bảo trì trạm phụ cao ápCác đội dịch vụ thực địa cần một công cụ di động (5 kg), nhanh chóng (dưới 4 phút) và dễ sử dụng (hai nút) để bảo trì biến áp thông thường và kiểm tra sau sửa chữa.
✅ Các nhà cung cấp dịch vụ thử nghiệm và đưa vào sử dụng điệnCác công ty thử nghiệm bên thứ ba cung cấp các dịch vụ đầu tư biến áp chuyên dụng, nơi kết hợp tốc độ, độ chính xác, tính năng và tính năng của XHXC105và báo cáo tiến độ chi tiết cung cấp một lợi thế cạnh tranh.
Q1: Tại sao việc tháo nam châm biến áp cần thiết trước khi đưa vào sử dụng?
Sau khi thử nghiệm điện trở DC hoặc đo tỷ lệ điện áp, từ tính dư thừa vẫn còn trong lõi biến áp do sự biến động từ sắt.dòng chảy còn lại này có thể gây bão hòa lõi nửa chu kỳ, tạo ra các dòng đột nhập giàu âm thanh cao có thể kích hoạt các bộ chuyển tiếp bảo vệ, làm hỏng bộ ngắt mạch, làm giảm độ chính xác đo CT,và thậm chí kích hoạt sự kiện đột kích đồng cảm gây ra mất điện hàng loạt trên các trạm phụ kết nối. Hoàn toàn phi từ tính đảm bảo năng lượng biến áp an toàn và đáng tin cậy.
Q2: Làm thế nào để XHXC105 đạt được loại bỏ nam châm trong vòng dưới 4 phút khi các phương pháp truyền thống mất 30 phút?
XHXC105 sử dụng công nghệ suy giảm tần số DC được cấp bằng sáng chế, giảm dần chiều rộng dòng DC được áp dụng trong khi định kỳ đảo ngược cực dòng.Cách tiếp cận hai hành động này đồng thời thu hẹp vòng tròn hysteresis từ tính và cho phép hủy bỏ nhau cực từ tính, đạt được loại bỏ nam châm sâu hiệu quả hơn nhiều so với các phương pháp suy giảm một chiều thông thường được sử dụng bởi các thiết bị cũ hơn.
Q3: XHXC105 có thể xử lý bộ biến áp ba pha, và phương pháp kết nối là gì?
Vâng, đối với bộ biến áp ba pha, XHXC105 chỉ cần kết nối với B-phase để đạt được hoàn toàn phi từ tính của cả ba pha.kết nối với các đầu cuối A và X. Các đầu ra khử khí độc lập với cực độ kết nối tích cực và âm có thể thay thế nhau. Nếu pha cụ thể có nam châm dư cao hơn không được biết,bạn có thể thực hiện hai đến ba lần đi qua các kết hợp pha khác nhau (AB, BC, CA).
Q4: Sự khác biệt giữa chế độ tự động và thủ công là gì?
Trong chế độ tự động, thiết bị thực hiện một giai đoạn đo ban đầu (hàng chục giây), sau đó tự động quét qua tất cả bốn mức dòng điện5A, 1A, 200mA,và 5mA ′ trong trình tự cho đến khi tiến trình khử khí đạt 100%, sau đó nó tự động xả. Điều này cung cấp hiệu quả cao nhất (≥ 90% mỗi chu kỳ) và được khuyến cáo cho hầu hết các ứng dụng.Người vận hành chọn một mức điện duy nhất cho việc khử khí thải nhắm mục tiêu, hoàn thành trong khoảng 3 phút mỗi chu kỳ với hiệu quả ≥ 80% hữu ích cho các kịch bản cụ thể, nơi mà một mức hiện tại cụ thể được ưa thích.
Q5: Những biện pháp phòng ngừa an toàn nào nên được tuân thủ khi vận hành XHXC105?
Các hướng dẫn an toàn chính bao gồm: (1) Đọc đầy đủ hướng dẫn sử dụng trước khi vận hành và làm theo tất cả các quy trình kết nối. (2) Không bao giờ kết nối hoặc ngắt kết nối dây thử nghiệm trong khi thiết bị được bật.(3) Đảm bảo đầu cuối nối đất được kết nối chắc chắn với một đất đáng tin cậy trước khi bật điện. (4) Không tháo kẹp thử nghiệm trong quá trình khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử khử(6) Thiết bị có các thành phần điện tử chính xác cao, và chỉ có nhân viên có trình độ nên thực hiện dịch vụ nội bộ. (7) Khi được cung cấp năng lượng bởi một máy phát điện, hãy kiểm tra đầu ra là một sóng sinus sạch 50Hz với việc nối đất đúng cách.
| Điểm | Qty | Mô tả |
|---|---|---|
| Đơn vị chính | 1 | Công cụ giải nam tính biến áp với màn hình LCD |
| Đường dây điện | 1 | AC 220V cáp điện thiết bị |
| Các điểm thử nghiệm | 2 | Các dây cáp kết nối để khử khói ra ngoài với vỏ biến áp |
| Sợi dây đất | 1 | Cáp nối đất an toàn thiết bị |
| Chất bảo hiểm dự phòng | 5 | Bộ an toàn 8A cho hệ thống điện AC 220V |
Tài liệu tiếng Anh và hỗ trợ kỹ thuật có sẵn Liên hệ với chúng tôi để biết chi tiết thông số kỹ thuật và giá cả
