Máy phân tích phản ứng tần số quét ba pha cho phép đo đồng thời

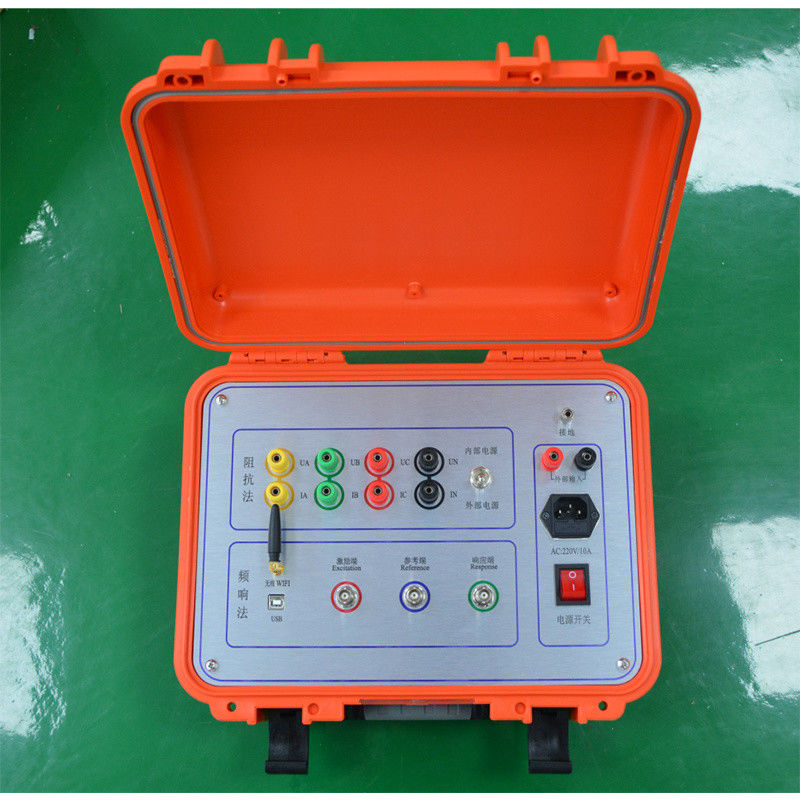

XHBX1501S Thiết bị kiểm tra biến dạng cuộn dây máy biến áp
Bộ dụng cụ kiểm tra SFRA máy biến áp (Đo đồng thời ba pha)

Mô tả sản phẩm

Thiết bị kiểm tra biến dạng cuộn dây máy biến áp dựa trên có thể chẩn đoán chính xác sự cố bên trong máy biến áp dựa trên việc đo các thông số đặc trưng của cuộn dây máy biến áp bên trong, sử dụng phương pháp phân tích đáp ứng tần số (FRA) được phát triển và cải tiến bởi các nước phát triển.
Nó áp dụng để phát hiện lỗi cấu trúc bên trong trong máy biến áp điện 63kV-500kV.

Các tính năng chính

1. Việc kiểm tra có thể được thực hiện mà không cần nâng nắp và tháo rời máy biến áp.

2. Áp dụng phương pháp quét phổ biến nhất để đo.

3. Thiết bị này có thể đo các máy biến áp trên 6kV.

4. Nó sử dụng cấu trúc tách rời, máy chủ thử nghiệm và máy tính chủ được kết nối bằng USB hoặc kết nối mạng, nó có thể sử dụng tự do khi được cắm vào.

5. Việc đấu dây hiện trường đơn giản, dễ sử dụng.

6. Phạm vi đo động: -100dB ~ 20dB.

7. Phần mềm phân tích mạnh mẽ và các chỉ số phần mềm và phần cứng đáp ứng tiêu chuẩn quốc gia DL/T911-2004.

8. Đo quét bằng cách sử dụng phân phối tuyến tính hoặc logarit.

9. Kênh phản hồi có nhiều dải và tự động điều chỉnh dải trong quá trình đo.

Thông số kỹ thuật chính

★ Chế độ quét:

1. Phân phối quét tuyến tính
   Phạm vi đo quét: (10Hz) - (10MHz) 40000 điểm quét, độ phân giải 0,25kHz, 0,5kHz và 1kHz
2. Phân phối đo quét tần số phân đoạn

★ Các thông số kỹ thuật khác:

1. Phạm vi đo biên độ (-120dB) đến (+20 dB)
2. Độ chính xác đo biên độ: 0,1dB
3. Độ chính xác tần số quét: 0,01%
4. Trở kháng đầu vào tín hiệu: 1MΩ
5. Trở kháng đầu ra tín hiệu: 50Ω
6. Biên độ đầu ra tín hiệu: ± 20V
7. Phần trăm lặp lại thử nghiệm: 99,9%
8. Kích thước dụng cụ đo (LxWxH) 300X340X120 (mm)
9. Kích thước hộp nhôm của thiết bị (LxWxH) 310X400X330 (mm)
10. Tổng trọng lượng: 13Kg
11. Nhiệt độ hoạt động: -10ºC đến +40ºC
12. Nhiệt độ bảo quản: -20ºC đến +70ºC
13. Độ ẩm tương đối:<90%, không ngưng tụ
