Khóa sắc tố khí dầu cô lập biến áp Trình kiểm tra dầu cô lập XHSP1700

Name: Khóa sắc tố khí dầu cô lập biến áp Trình kiểm tra dầu cô lập XHSP1700
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSP1700
Price: 4,115.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	XZH Test
Chứng nhận:	CE/ISO
Số mô hình:	XHSP1700

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Hàng hiệu:

XZH Test

Chứng nhận:

CE/ISO

Số mô hình:

XHSP1700

Mẫu số:

XHSP1700

tùy chỉnh:

tùy chỉnh

Màu sắc:

Đen

Gói vận chuyển:

Hộp gỗ chứa đầy bọt bên trong

Nhãn hiệu:

XHSP1700

Nguồn gốc:

Trung Quốc Xi′an

Khả năng cung cấp:

1000 phôi/năm

Tùy chỉnh:

Có sẵn

Dịch vụ hậu mãi:

Giấy chứng nhận bảo hành

Bảo hành:

12 tháng

Làm nổi bật:

High Light

Làm nổi bật:

FID ba cảm biến và TCD DGA

Điều khiển nhiệt độ 6 kênh 0

1 C

Trading Information

Số lượng đặt hàng tối thiểu:

1Unit

Giá bán:

Có thể đàm phán

chi tiết đóng gói:

Hộp gỗ

Thời gian giao hàng:

5-8 ngày làm việc

Điều khoản thanh toán:

T/t

Khả năng cung cấp:

2000 đơn vị/năm

Mô tả sản phẩm

Ứng dụng mục tiêu:Được thiết kế cho các phòng thí nghiệm DGA (Phân tích khí hòa tan) của công ty điện, các trung tâm đánh giá tình trạng biến áp và các nhà sản xuất thiết bị điện chứa dầu (các nhà máy biến áp,nhà máy làm rỗng, nhà máy đồ sứ HV) đòi hỏi phân tách sắc thái chính xác cao của các khí hòa tan có dấu hiệu lỗi.XHSP1700 cung cấp phát hiện đồng thời ba cảm biến cấp phòng thí nghiệm với quản lý đa dụng cụ (253 đơn vị) mạng cho chẩn đoán sức khỏe biến áp quy mô hạm đội.

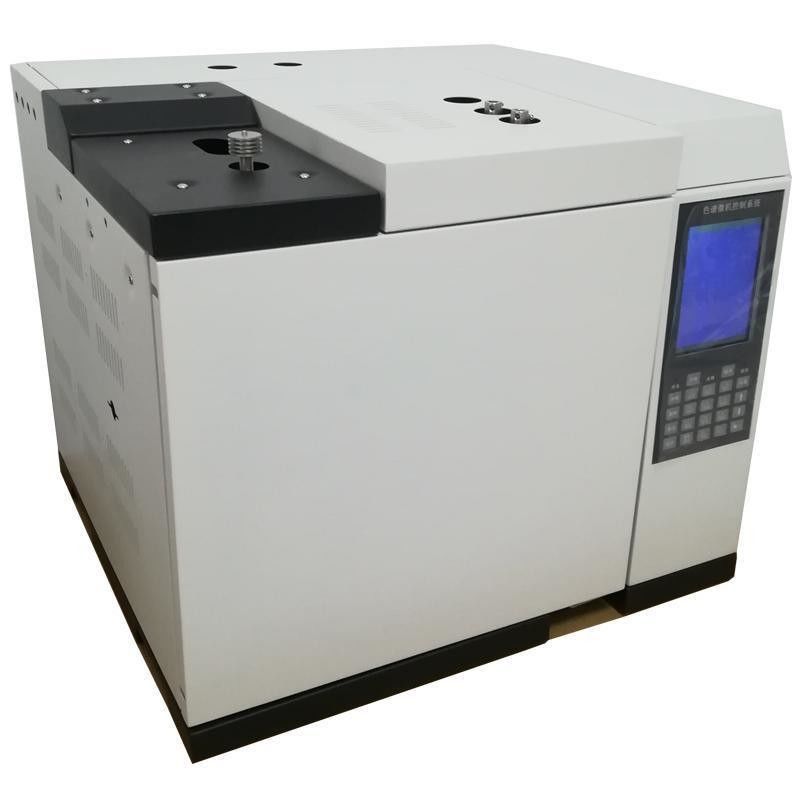

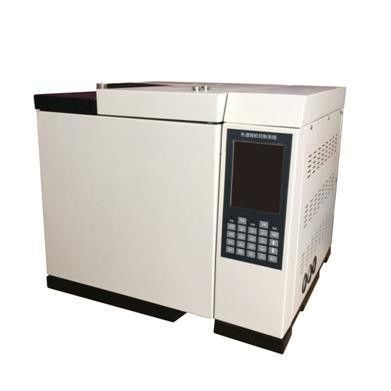

XHSP1700 Chromatograph khí dầu cách nhiệt

XHSP1700 Chromatograph khí dầu cách nhiệt áp dụng một quá trình ba máy dò với một tiêm, hai cột song song, và một cấu hình chia.độ phân giải đỉnh nhiễm sắc thể, và độ chính xác định lượng, nó vượt qua các yêu cầu tiêu chuẩn quốc gia và ngành công nghiệp.nó phục vụ các nhà sản xuất thiết bị điện chứa dầu và các công ty tiện ích cung cấp hiệu suất tốt nhất, hoạt động thuận tiện nhất và phát hiện nhạy cảm nhất cho phân tích khí hòa tan biến áp (DGA).

Phân tích khí hòa tan là công cụ chẩn đoán quan trọng nhất để đánh giá tình trạng biến áp.Ethylene (C2H4), ethane (C2H6), methane (CH4), carbon monoxide (CO), và carbon dioxide (CO2) và các điều kiện cung theo IEC 60599 và IEEE C57.104 tiêu chuẩn giải thích.

XHSP1700

Các đặc điểm chính

3 máy phát hiện đồng thời:Hỗ trợ FID (Flame Ionization Detector), TCD (Thermal Conductivity Detector) và tối đa ba máy dò được lắp đặt đồng thời.
Quản lý từ xa Ethernet:10/100M Ethernet thích nghi với ngăn xếp IP tích hợp cho phép truyền dữ liệu đường dài qua mạng LAN và Internet của doanh nghiệp.Hỗ trợ tối đa 253 chromatograph trên một trạm làm việc mạng duy nhất với giám sát thời gian thực, điều khiển ngược, và quản lý dữ liệu tập trung.
Điều khiển nhiệt độ chính xác 6 kênh:Sáu vùng kiểm soát nhiệt độ hoàn toàn độc lập từ 8C trên môi trường xung quanh đến 450C với 0.Độ chính xác 1C và sưởi ấm có thể lập trình 16 bước cung cấp sự ổn định nhiệt cần thiết cho thời gian giữ lại DGA có thể tái tạo.
Xử lý tín hiệu AD 24 bit:Chuyển đổi analog-điện tử 24 bit có độ phân giải cao và tiếng ồn thấp với chức năng lưu trữ và trừ điểm cơ bản đảm bảo tích hợp đỉnh đáng tin cậy ngay cả đối với nồng độ khí ở mức độ dấu vết.
Kiến trúc song song đa bộ xử lý:Các bộ xử lý chuyên dụng để điều khiển nhiệt độ, thu thập dữ liệu,và thông tin liên lạc đảm bảo hoạt động ổn định trong các cấu hình cảm biến đa phức tạp với chẩn đoán lỗi tự động và bảo vệ dữ liệu mất điện.
Hệ điều hành kép tiếng Trung/Tiếng Anh:5Màn hình LCD màu 7 inch với các tùy chọn điều khiển bằng bàn phím và máy tính, hỗ trợ chuyển đổi ngôn ngữ tự do và tự động nhận dạng máy dò để đơn giản hóa quy trình làm việc của người vận hành.
Thiết kế mô-đun:Cấu trúc mô-đun cho phép dễ dàng thay thế máy dò và nâng cấp trong tương lai, bảo vệ đầu tư phòng thí nghiệm trong khi phù hợp với các yêu cầu phân tích đang phát triển.

Thông số kỹ thuật

Kiểm soát nhiệt độ	6 kênh, 8C ~ 450C trên môi trường xung quanh, gia tăng 1C, độ chính xác 0,1C
Sưởi ấm theo chương trình	16 bước, tốc độ tăng 0,1 ~ 39C / phút (bình thường) / 0,1 ~ 80C / phút (tốc độ cao)
Máy phát hiện	FID, TCD; Tối đa 3 đồng thời
Loại máy tiêm	Cột đóng gói, mạch máu, khí van sáu cổng, không gian đầu tự động (tùy chọn)
Kiểm soát khí	Máy van cơ học / Kiểm soát áp suất dòng chảy điện tử (tùy chọn)
Truyền thông	Ethernet IEEE802.3, Chẩn đoán từ xa và cập nhật chương trình
Năng lượng mạng	253 Chromatographs cho mỗi trạm làm việc
Hiển thị	5.7 inch màu LCD
Các sự kiện bên ngoài	4 kênh; đầu ra điều khiển phụ trợ 4 kênh

Câu hỏi thường gặp

Q1: Tại sao phân tích khí hòa tan là điều cần thiết để đánh giá tình trạng biến áp?

Phân tích khí hòa tan (DGA) được coi là phương pháp chẩn đoán không xâm nhập hiệu quả nhất để phát hiện các lỗi bắt đầu trong các bộ biến áp chứa dầu.Các loại lỗi khác nhau tạo ra các mô hình khí đặc trưng: xả một phần tạo ra chủ yếu hydro (H2); các lỗi nhiệt (nâng nhiệt) tạo ra ethylene (C2H4) và methane (CH4); cung tạo ra acetylene (C2H2).XHSP1700 cấu hình ba cảm biến với FID và TCD đồng thời định lượng tất cả các khí lỗi chính trong một tiêm duy nhất, cho phép xác định chính xác loại lỗi theo các phương pháp giải thích IEC 60599 và IEEE C57.104

Q2: Kiến trúc trạm làm việc kết nối mạng có lợi cho các phòng thí nghiệm đa địa điểm như thế nào?

Kiến trúc mạng dựa trên Ethernet của XHSP1700 hỗ trợ tối đa 253 chromatograph trên một trạm làm việc duy nhất, cho phép:(1) Quản lý dữ liệu tập trung tất cả các kết quả DGA được lưu trữ trong một cơ sở dữ liệu cho xu hướng tình trạng biến áp trên toàn đội xe; (2) Giám sát từ xa ¢ giám sát đơn vị và quản lý cấp cao có thể quan sát hoạt động của thiết bị và kết quả phân tích trong thời gian thực từ bất kỳ vị trí nào;(3) Chẩn đoán từ xa Các kỹ sư nhà sản xuất có thể kết nối qua Internet (với sự cho phép của người dùng) để chẩn đoán các vấn đề và cập nhật phần mềm cố định(4) Hiệu quả về chi phí: một trạm làm việc dựa trên máy tính duy nhất quản lý nhiều thiết bị, giảm thiểu đầu tư CNTT cho mỗi thiết bị.giám sát cấp cao) hỗ trợ hệ thống phân cấp tổ chức của các tiện ích điện tỉnh và khu vực.

Q3: Điều gì làm cho điều khiển nhiệt độ 6 kênh quan trọng đối với DGA tái tạo?

Phân tách nhiễm sắc thể của khí hòa tan dựa trên các hồ sơ nhiệt độ cột chính xác, có thể tái tạo.Mỗi một trong sáu kênh điều khiển nhiệt độ độc lập có thể được lập trình với tối đa 16 bước sưởi ấm từ 8C trên môi trường xung quanh đến 450C ở 0Độ chính xác.1C. Khả năng đa khu vực, đa đường dẫn này cho phép: (1) Phân tách tối ưu các cặp khí đồng luồng (ví dụ: ethylene / ethane) thông qua các đường dẫn nhiệt độ được kiểm soát cẩn thận;(2) Làm mát cột nhanh chóng thông qua hệ thống cửa sau tự động cho thời gian chu kỳ nhanh hơn giữa các tiêm;(3) Hoạt động đồng thời của nhiều cột và các máy dò ở nhiệt độ tối ưu khác nhauĐộ chính xác 0,1C đảm bảo thời gian giữ lại tái tạo trong vòng 0, 5% RSD trên hàng trăm tiêm liên tục.

Q4: Những phương pháp giới thiệu mẫu nào được hỗ trợ?

XHSP1700 hỗ trợ bốn loại ống phun: (1) Tiêm cột đóng gói phương pháp tiêu chuẩn cho DGA thông thường sử dụng chiết xuất khí không gian đầu từ các mẫu dầu;(2) Tiêm mao mạch để tách độ phân giải cao khi phân tích ma trận dầu phức tạp hoặc các ứng dụng nghiên cứu(3) Tiêm khí van sáu cổng - lấy mẫu khí tự động với khả năng lặp lại tuyệt vời cho các phòng thí nghiệm DGA công suất cao;(4) Tiến hành phun đầu tự động (tùy chọn), giảm thiểu việc xử lý của người vận hành và cải thiện khả năng tái tạo.Thiết bị cũng có một chương trình tự khởi động thời gian cho phân tích khí trực tuyến không giám sát khi kết hợp với các thành phần lấy mẫu tự động.

Q5: Làm thế nào để AD 24-bit và quản lý đường cơ sở đảm bảo phát hiện khí ở mức độ dấu vết?

Các lỗi biến áp giai đoạn đầu tạo ra khí hòa tan ở nồng độ rất thấp, thường là một con số ppm cho hydro và acetylene.XHSP1700 24-bit chuyển đổi analog-đối với số cung cấp 16.7 triệu mức tín hiệu riêng biệt so với 65.536 mức trong một hệ thống 16 bit truyền thống, cải thiện độ phân giải 256 lần.Điều này cho phép tích hợp đỉnh đáng tin cậy ngay cả khi đỉnh phân tích chỉ cao hơn một chút so với tiếng ồn cơ bảnThiết bị lưu trữ nhiều hồ sơ đường cơ sở cho các cấu hình cột / cảm biến khác nhau, tự động áp dụng trừ thích hợp cho mỗi phân tích.Khả năng giảm tiếng ồn này đặc biệt có giá trị cho việc phát hiện dấu vết acetylene (điểm chỉ đạo cung chính) ở nồng độ dưới 1 ppm.
