Tổng quan sản phẩm

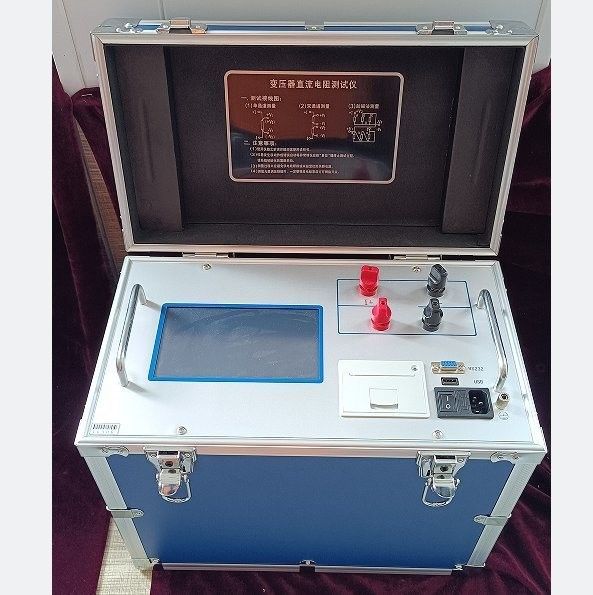

XHZ1020 — Máy đo điện trở DC kỹ thuật số 20A cho cuộn dây máy biến áp
6 dải dòng điện (20mA–20A) • Màn hình cảm ứng 7 inch • Điều khiển ứng dụng Bluetooth • Lưu trữ 1000 nhóm
XHZ1020 là máy đo điện trở DC kỹ thuật số điều khiển bằng vi điều khiển tốc độ cao, được thiết kế đặc biệt để đo điện trở cuộn dây máy biến áp. Kiểm tra điện trở DC máy biến áp là một hạng mục bắt buộc đối với kiểm tra sản phẩm bán thành phẩm, kiểm tra chấp nhận tại nhà máy, lắp đặt, đại tu, xác minh bộ chuyển đổi nấc, kiểm tra bàn giao và bảo trì phòng ngừa trong ngành điện. Thiết bị kiểm tra chất lượng hàn mối nối cuộn dây, ngắn mạch giữa các vòng dây, tình trạng tiếp điểm và độ chính xác vị trí của bộ chuyển đổi nấc, tính toàn vẹn của dây dẫn, và đứt dây dẫn song song. Với công nghệ nguồn tiên tiến có kích thước nhỏ gọn, thiết kế nhẹ và khả năng lặp lại tuyệt vời, XHZ1020 cung cấp các phép đo điện trở DC nhanh chóng và chính xác cho máy biến áp ở mọi định mức.
Tính năng chính
Điều khiển MCU tốc độ cao: Hoạt động hoàn toàn tự động với vi điều khiển tốc độ cao, hoàn thành phép đo nhanh chóng và điều khiển trực quan bằng một chạm qua màn hình cảm ứng 7 inch.
Công nghệ nguồn tiên tiến: Nhiều dải dòng điện (20mA, 1A, 2.5A, 5A, 10A, 20A) với phạm vi đo rộng, phù hợp với kiểm tra điện trở DC của máy biến áp công suất nhỏ, trung bình và lớn.
Hệ thống bảo vệ toàn diện: Bảo vệ Back-EMF đáng tin cậy bảo vệ thiết bị khỏi hiện tượng phản điện cảm ứng. Mạch xả tự động với cảnh báo âm thanh và chỉ báo xả rõ ràng giảm thiểu sai sót của người vận hành.
Quản lý nguồn thông minh: Thiết bị hoạt động liên tục với mức tiêu thụ điện năng tối thiểu, giảm hiệu quả sinh nhiệt và kéo dài tuổi thọ linh kiện trong khi vẫn duy trì hiệu suất đo.
Màn hình LCD màu cảm ứng độ sáng cao 7 inch: Nhìn rõ ngay cả dưới ánh nắng trực tiếp. Hoạt động màn hình cảm ứng hoàn toàn với chuyển đổi ngôn ngữ tiếng Trung/Anh và các chủ đề màu sắc có thể lựa chọn theo sở thích của người dùng.
Đầu ra dữ liệu đa giao diện: Giao tiếp Bluetooth, cổng nối tiếp RS232 và giao diện USB để kết nối PC và lưu trữ dữ liệu trên ổ USB. Máy in vi mạch tích hợp loại bảng điều khiển có khả năng in ký tự tiếng Trung.
Điều khiển ứng dụng di động: Tương thích với điện thoại và máy tính bảng Android qua tài khoản công khai WeChat. Tải xuống ứng dụng chuyên dụng để điều khiển thiết bị từ xa hoàn toàn, lưu trữ và tải lên dữ liệu thử nghiệm, và xem xét dữ liệu thuận tiện.
Lưu trữ dữ liệu 1000 nhóm: Đồng hồ lịch vĩnh cửu tích hợp với bộ nhớ khi tắt nguồn lưu giữ tới 1.000 nhóm dữ liệu thử nghiệm, có thể truy cập bất cứ lúc nào để xem lại lịch sử, so sánh và tạo báo cáo.
Thông số kỹ thuật
| Thông số |
Thông số kỹ thuật |
| Dải dòng điện đầu ra |
<20mA, 1A, 2.5A, 5A, 10A, 20A |
| Pha đo |
AB, BC, CA, AN, BN, CN, ab, bc, ca, an, bn, cn |
| Màn hình |
LCD màu cảm ứng độ sáng cao 7 inch, song ngữ Trung/Anh, đa chủ đề |
| Lưu trữ dữ liệu |
1.000 nhóm với đồng hồ lịch vĩnh cửu và bộ nhớ khi tắt nguồn |
| Giao diện truyền thông |
Bluetooth, RS232, USB (xuất dữ liệu ổ đĩa U + giao tiếp PC) |
| Máy in |
Máy in vi mạch loại bảng điều khiển tích hợp, in ký tự tiếng Trung |
| Ứng dụng di động |
Điều khiển điện thoại/máy tính bảng Android qua tài khoản công khai WeChat & ứng dụng chuyên dụng |
| Chức năng bảo vệ |
Bảo vệ Back-EMF, xả tự động có cảnh báo âm thanh, chỉ báo xả |
| Hiệu chỉnh nhiệt độ |
Nhập nhiệt độ cuộn dây với hiệu chỉnh tự động về 75°C |
| Nguồn điện |
AC 220V ±10%, 50Hz |
| Nhiệt độ hoạt động |
0°C đến 45°C |
| Độ ẩm hoạt động |
<75% RH |
Phương pháp đo
Đo một pha (Phương pháp tiêu chuẩn)
Kết nối trực tiếp • Phương pháp Kelvin 4 dây • Chọn pha đầy đủ
Đo Kelvin 4 dây tiêu chuẩn sử dụng các dây dẫn dòng điện (I+, I-) và điện áp (V+, V-) riêng biệt để loại bỏ sai số điện trở dây dẫn. Chọn bất kỳ tổ hợp pha nào từ menu màn hình cảm ứng: AB, BC, CA cho cuộn dây ba pha hình sao; AN, BN, CN cho cuộn dây cao áp đấu hình sao; ab, bc, ca, an, bn, cn cho cuộn dây hạ áp. Nhập nhiệt độ cuộn dây và chọn dải dòng điện phù hợp dựa trên giá trị điện trở dự kiến để có tốc độ đo tối ưu.
Phương pháp kích từ hỗ trợ (Đối với máy biến áp YNd11)
Hỗ trợ mạch từ • Đo nhanh hơn • Máy biến áp dung lượng lớn
Đối với máy biến áp dung lượng lớn mà dòng điện thử nghiệm tối đa có sẵn có thể không đủ để đo nhanh cuộn dây điện áp thấp, hoặc khi muốn đo nhanh hơn, có thể sử dụng phương pháp kích từ hỗ trợ (hỗ trợ mạch từ). Cấu hình dây dẫn chuyên dụng này, áp dụng cho máy biến áp đấu YNd11, áp dụng hỗ trợ từ trường để tăng tốc độ từ hóa lõi, giảm đáng kể thời gian ổn định đo cho các giá trị điện trở DC cuộn dây điện áp thấp Rac, Rba và Rbc.
Quy trình kiểm tra
Chuẩn bị an toàn & Kết nốiKiểm tra máy biến áp đã được ngắt điện hoàn toàn và cách ly. Kết nối đầu cuối nối đất của thiết bị với điểm nối đất đáng tin cậy. Kết nối các dây dẫn dòng điện I+/I- và dây dẫn điện áp V+/V- với cuộn dây đang kiểm tra bằng phương pháp 4 dây.
Cấu hình thông số kiểm traBật nguồn thiết bị (AC 220V). Trên màn hình cảm ứng 7 inch, nhập tên mẫu sản phẩm kiểm tra, nhiệt độ cuộn dây, nhiệt độ tham chiếu (thường là 75°C), vị trí bộ chuyển đổi nấc, tổ hợp pha kiểm tra và vật liệu cuộn dây (đồng/nhôm).
Chọn dải dòng điện & Bắt đầu đoChọn cài đặt dòng điện phù hợp (<20mA đến 20A) dựa trên điện trở cuộn dây dự kiến. Nhấn "Đo điện trở DC" để bắt đầu — màn hình hiển thị "Đang sạc, vui lòng chờ" và kết quả kiểm tra xuất hiện trong vài giây.
Quản lý & xuất dữ liệuSau khi đo, nhấn "In dữ liệu" để có bản in ngay lập tức, "Lưu trữ USB" để lưu vào ổ flash, hoặc sử dụng Bluetooth/RS232/USB để truyền dữ liệu sang PC. Xem lại dữ liệu lịch sử trong menu Quản lý dữ liệu với dung lượng lưu trữ 1.000 nhóm.
Xả an toàn & Ngắt kết nốiSau khi kiểm tra các cuộn dây cảm ứng, đợi cho đến khi trình tự xả tự động hoàn tất (được chỉ báo bằng chỉ báo trạng thái xả). Cảnh báo âm thanh sẽ dừng khi quá trình xả hoàn tất. Không bao giờ ngắt kết nối dây dẫn thử nghiệm trước khi chỉ báo xả xác nhận an toàn.
Ứng dụng
•Sản xuất & Kiểm tra tại nhà máy máy biến áp: Đo điện trở DC trên dây chuyền sản xuất cuộn dây máy biến áp bán thành phẩm và thành phẩm để kiểm soát chất lượng, kiểm tra hàn và xác minh tuân thủ trước khi giao hàng.
•Kiểm tra vận hành & bàn giao máy biến áp: Xác minh tại chỗ điện trở cuộn dây sau khi lắp đặt, vận chuyển và trước khi cấp điện như một phần của quy trình kiểm tra bàn giao tiêu chuẩn.
•Bảo trì phòng ngừa & Xác minh bộ chuyển đổi nấc: Kiểm tra định kỳ để phát hiện suy giảm cuộn dây, ngắn mạch giữa các vòng dây, suy giảm tiếp điểm bộ chuyển đổi nấc và các vấn đề kết nối dây dẫn trước khi chúng gây ra lỗi máy biến áp.
•Chẩn đoán sau đại tu & sau sự cố: Đo điện trở cuộn dây sau khi đại tu máy biến áp, thay thế bộ chuyển đổi nấc, hoặc các sự kiện sự cố nghi ngờ để xác minh chất lượng sửa chữa và tính toàn vẹn của cuộn dây.
Câu hỏi thường gặp
Q1: Tại sao kiểm tra điện trở DC lại quan trọng đối với bảo trì máy biến áp?
Kiểm tra điện trở DC máy biến áp là một hạng mục kiểm tra phòng ngừa bắt buộc được quy định bởi các quy định của ngành điện. Nó xác minh chất lượng hàn của các mối nối cuộn dây, phát hiện ngắn mạch giữa các vòng dây, xác nhận tình trạng tiếp điểm và độ chính xác vị trí của bộ chuyển đổi nấc, xác định dây dẫn bị đứt, và tìm thấy các dây dẫn bị đứt trong các dây dẫn quấn song song. Bất kỳ lỗi nào trong số này có thể dẫn đến quá nhiệt cục bộ, lão hóa cách điện nhanh chóng và cuối cùng là lỗi máy biến áp nếu không được phát hiện. Kiểm tra điện trở DC thường xuyên cung cấp cảnh báo sớm về các vấn đề đang phát triển trước khi chúng leo thang thành các sự cố tốn kém.
Q2: Tôi nên chọn dải dòng điện nào cho máy biến áp của mình?
XHZ1020 cung cấp sáu dải dòng điện có thể lựa chọn từ <20mA đến 20A. Dòng điện phù hợp phụ thuộc vào giá trị điện trở cuộn dây và kích thước máy biến áp. Cài đặt dòng điện cao hơn cung cấp từ hóa lõi nhanh hơn và đo nhanh hơn cho các cuộn dây công suất lớn, điện trở thấp. Dải <20mA phù hợp với các cuộn dây điện trở cao hoặc máy biến áp đo lường nhỏ. Nếu dòng điện được chọn vượt quá khả năng của dải, thiết bị sẽ ở trạng thái "đang sạc" mà không hoàn thành phép đo — chỉ cần nhấn đặt lại và chọn dải dòng điện thấp hơn.
Q3: Tại sao tôi phải đợi chỉ báo xả trước khi ngắt kết nối dây dẫn thử nghiệm?
Máy biến áp là các thiết bị có độ tự cảm cao. Trong quá trình đo điện trở DC, cuộn dây lưu trữ năng lượng từ tính đáng kể. Nếu dây dẫn thử nghiệm bị ngắt kết nối trước khi năng lượng lưu trữ được tiêu tán an toàn, từ trường sụp đổ sẽ tạo ra một điện áp cảm ứng cao có thể gây điện giật nghiêm trọng cho người và làm hỏng thiết bị. XHZ1020 có mạch xả tự động tích hợp để tiêu tán năng lượng lưu trữ một cách an toàn sau khi đo hoặc đặt lại. Cảnh báo xả âm thanh và chỉ báo trực quan xác nhận khi quá trình xả hoàn tất. Luôn đợi cho đến khi chỉ báo dừng trước khi tháo kết nối.
Q4: Tôi có thể điều khiển XHZ1020 từ xa bằng điện thoại di động của mình không?
Có. XHZ1020 hỗ trợ điều khiển từ xa qua điện thoại thông minh và máy tính bảng Android. Tải xuống ứng dụng chuyên dụng thông qua tài khoản công khai WeChat. Sau khi tìm kiếm thiết bị, tải xuống và cài đặt ứng dụng. Ứng dụng kết nối với thiết bị qua Bluetooth, cho phép điều khiển từ xa hoàn toàn tất cả các chức năng đo, hiển thị dữ liệu thời gian thực, lưu trữ và tải lên dữ liệu thử nghiệm, và xem lại dữ liệu lịch sử thuận tiện — lý tưởng cho việc kiểm tra tại hiện trường khi việc tiếp cận trực tiếp thiết bị có thể bị hạn chế.
Q5: Tôi cần tuân thủ những biện pháp phòng ngừa an toàn nào và những gì được bao gồm trong thiết bị?
Các yêu cầu an toàn chính: kiểm tra máy biến áp đã được ngắt điện trước khi kết nối; đảm bảo vỏ thiết bị được nối đất; không chuyển đổi bộ chuyển đổi nấc trong quá trình đo; nếu mất điện trong quá trình kiểm tra, đợi 30 giây trước khi ngắt kết nối; không nối tắt các cuộn dây khác; kiểm tra điện áp nguồn (AC 220V ±10% 50Hz). Mỗi XHZ1020 được giao như một bộ hoàn chỉnh bao gồm dây dẫn thử nghiệm, cáp nguồn, cáp nối đất, giấy in và hướng dẫn sử dụng. Thời gian giao hàng tiêu chuẩn là 5–8 ngày làm việc với bảo hành 1 năm và hỗ trợ kỹ thuật trọn đời. Đơn hàng tối thiểu là 1 đơn vị với điều khoản thanh toán T/T.
