| Nguồn gốc: | Tây An, Thiểm Tây, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE |
| Số mô hình: | XHDD503 |

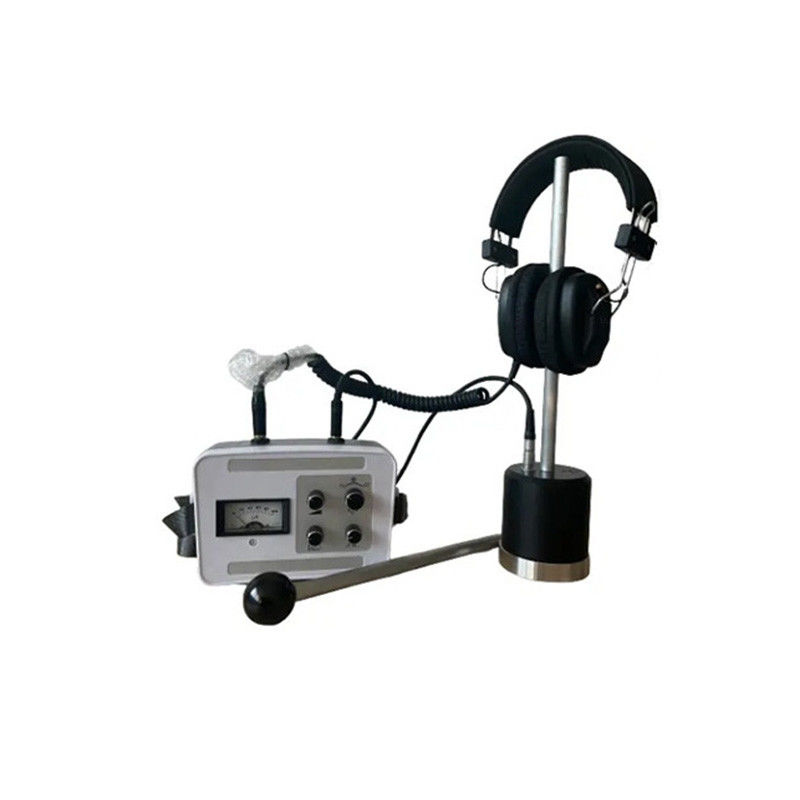

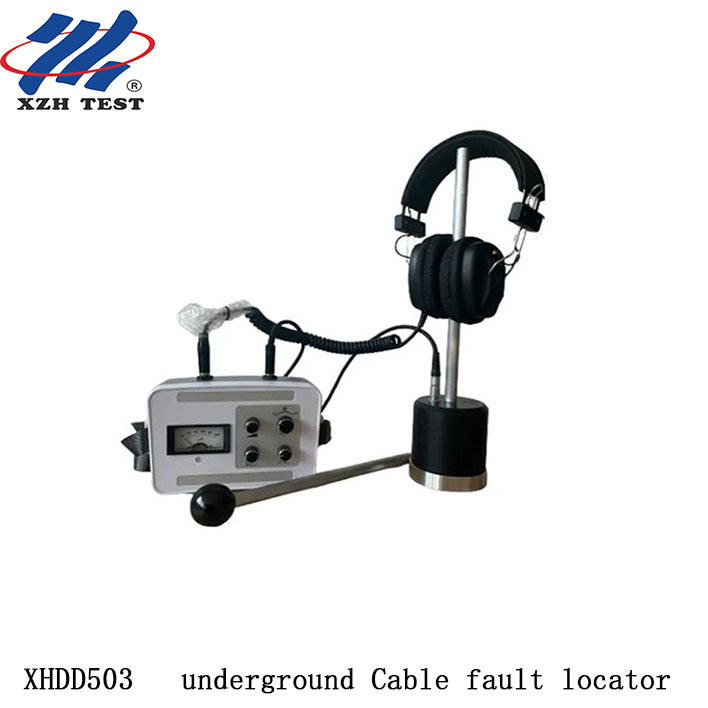

XHDD503 là một thiết bị chỉ lỗi cáp ngầm được phát triển và sản xuất độc lập bởi công ty chúng tôi.công nghệ phát hiện đồng bộ âm thanh từ tính nó áp dụng đã trở nên rất trưởng thành và được chấp nhận rộng rãi và được công nhận bởi người dùng trong ngành công nghiệp.
Máy dò lỗi cáp XHDD503 rất nhỏ và nhẹ, nó được đóng gói trong một vỏ PVC bảo vệ, dễ dàng mang theo sau khi người dùng hoàn thành phát hiện.
Máy chỉ lỗi cáp điện XHDD503 được thiết kế với màn hình hiển thị microammeter, với các nút điều chỉnh mức điện, điều chỉnh tần số và điều chỉnh âm lượng.
Bằng cách quan sát sự dao động của con trỏ trên máy đo microammeter, bạn có thể thấy cường độ từ trường trong khi xả flashover tại điểm lỗi.Xoay nút cấp độ điện để điều chỉnh các tham chiếu của cường độ từ trườngTrong quá trình phát hiện đường dẫn, điều chỉnh tần số nhận có thể làm cho tai nghe tín hiệu đường dẫn dễ dàng xác định hơn.Điều chỉnh nút tần số trong quá trình vị trí lỗi có thể tránh hiệu quả tín hiệu vô tuyếnĐiều chỉnh âm lượng trong vị trí lỗi cáp và tìm đường dẫn cáp, để tai chúng ta nghe được tín hiệu âm thanh phù hợp hơn.
Các thông số kỹ thuật
| Tăng kích thước | 500,000 lần |
| Độ chính xác vị trí | ±0,2m |
| Kháng năng đầu ra | 350Ω |
| Nguồn cung cấp điện làm việc | Pin tiêu chuẩn 3.7V 3200mAh 4 pin |
| Dòng điện tĩnh | < 10mA |
| Độ sâu phát hiện: | Hơn 10 mét |
| Điều kiện làm việc | Nhiệt độ xung quanh: -25 ~ 65 °C; Độ ẩm tương đối: ≤ 90%. |
Tính năng sản phẩm
1. đồng bộ nhận sóng rung, sóng âm thanh và sóng điện từ được tạo ra trong quá trình xả tại điểm lỗi;
2Các kênh âm thanh và từ tính được thiết kế riêng biệt và được cung cấp điện riêng biệt, với khả năng chống nhiễu mạnh hơn;
3. siêu phóng to, độ sâu phát hiện lớn hơn 10 mét;
4Thiết kế cực thấp và năng lượng thấp, dòng điện tĩnh dưới 10mA và hoạt động liên tục hơn 20 giờ;
5Thiết kế đồng hồ tương tự, cường độ tín hiệu và xu hướng rõ ràng trong một cái nhìn;
6. Mức độ không có thể được điều chỉnh tùy ý, phù hợp với các cảnh mạnh và yếu khác nhau.
1- Chỉ số:cho thấy cường độ từ trường trong khi xả flashover tại điểm lỗi;
2- Điều chỉnh âm lượng:điều chỉnh tại điểm cố định và đường dẫn để tai của chúng ta có thể nghe được các tín hiệu âm thanh phù hợp hơn;
3Chế độ hoạt động:chọn chế độ hoạt động (tắt, điểm cố định, đường dẫn);
4- Điều chỉnh tần số:điều chỉnh tần số nhận trong quá trình phát hiện đường dẫn để tai chúng ta có thể nghe thấy các tín hiệu đường dẫn dễ dàng xác định hơn.
5- Điều chỉnh mức độ:điều chỉnh điểm chuẩn về cường độ từ trường để đầu máy đo có thể lắc hiệu quả;
1. kênh đầu vào:Kết nối với cảm biến thăm dò để định vị chính xác (gây kết nối với cảm biến thăm dò để phát hiện đường dẫn);
2Kênh phát ra:kết nối với tai nghe chuyên dụng.
