Địa điểm xác định lỗi cáp ngầm

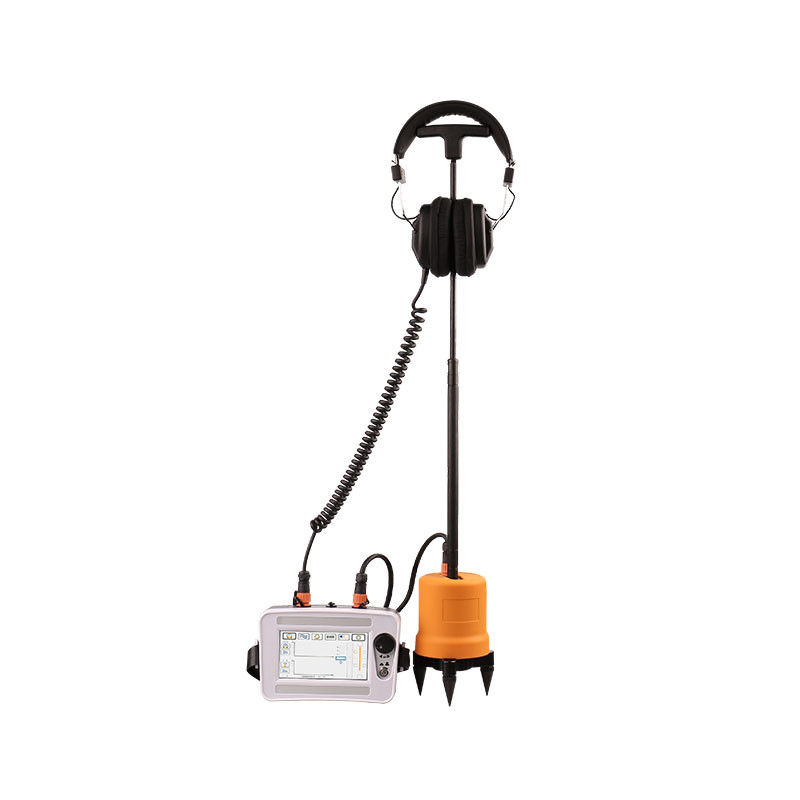

Máy chỉ lỗi cáp XHDD503C sử dụng phương pháp đồng bộ hóa âm thanh và từ tính để xác định điểm lỗi cáp điện.

Flashover điện tử được tạo ra bởi máy phát điện xả va chạm, được thu và khuếch đại bởi đầu dò tương ứng,và vị trí chính xác của điểm lỗi được xác định bằng phán đoán thính giác và thị giác.

Nó là một thiết bị hoàn thành vị trí chính xác của điểm lỗi cáp trong phạm vi đo lường thô và thu thập sự khác biệt thời gian âm thanh và từ tính.Nó tích hợp công nghệ định vị, thử nghiệm hỗ trợ đường dẫn và các công nghệ khác, cung cấp nhiều chế độ thử nghiệm và thông tin nhanh chóng phong phú và đa dạng để hoàn thành vị trí lỗi cáp hiệu quả và chính xác.

Máy dò lỗi cáp này phù hợp với các lỗi kháng cự thấp, mạch ngắn, mạch mở và ngắt kết nối của cáp điện, cáp đồng trục tần số cao, cáp đèn đường,và dây chèn được chôn vùi làm bằng các vật liệu khác nhau với các phần cắt ngang và phương tiện khác nhau, cũng như rò rỉ kháng cao và lỗi flashover kháng cao.

Đặc điểm
1. 5 inch cảm ứng LCD độ sáng cao đảm bảo khả năng nhìn dưới ánh sáng mặt trời.

2. Tiếp nhận công nghệ định vị đồng bộ âm thanh và từ tính để tự động tính toán sự khác biệt thời gian âm thanh và từ tính.

3Giá trị tăng và giá trị kích hoạt của tín hiệu âm thanh và tín hiệu từ tính có thể được điều chỉnh bằng tay để thích nghi với các môi trường khác nhau.

4Nó có công nghệ giảm tiếng ồn nền và có thể chọn từ nhiều phương pháp lọc.

5Nó có chức năng giảm tiếng ồn nền BNR và giảm tiếng ồn câm.

6Nó có dấu hiệu lệch đường.

7Được trang bị cảm biến tín hiệu cách ly vật lý đa lớp, lớp chống nước IP65.

8. tích hợp pin lithium dung lượng lớn, thời gian chờ dài, được trang bị bộ sạc nhanh.

9. nhỏ và nhẹ, dễ vận hành, và giao diện máy-người đơn giản.

Các chỉ số kỹ thuật

Nguyên tắc hoạt động
Thiết bị này sử dụng phương pháp đồng bộ âm thanh và từ tính để xác định chính xác lỗi.Nguyên tắc của nó dựa trên phương pháp xác định điểm âm thanh truyền thống và thêm phát hiện và áp dụng tín hiệu điện từ.

Khi máy phát điện cao áp thực hiện xả xung trên cáp bị lỗi, âm thanh được tạo ra bởi xả tại điểm lỗi được truyền đến mặt đất.Tín hiệu âm thanh được thu thập bởi một đầu dò nhạy caoSau khi khuếch đại, một âm thanh "pop" có thể được nghe bằng tai nghe.

Máy thăm dò tích hợp của tàu thăm dò nhận tín hiệu từ trường trong thời gian thực, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. Tiếp tục di chuyển vị trí cảm biến để tìm ra điểm với sự khác biệt thời gian âm thanh từ nhỏ nhất, sau đó vị trí chính xác của điểm lỗi sẽ được bên dưới nó.

Các dụng cụ đo âm thanh truyền thống thường chỉ sử dụng tai nghe để theo dõi,hoặc được bổ sung bằng cách xoay con trỏ của đồng hồ để xác định âm thanh xả tại điểm lỗiVì âm thanh xả biến mất ngay lập tức và không khác nhiều so với tiếng ồn xung quanh, nó thường mang lại những khó khăn lớn cho các nhà điều hành không có nhiều kinh nghiệm.Phương pháp đồng bộ âm thanh từ tính hiệu quả tránh các vấn đề trên của phương pháp đo âm thanh truyền thống.

1 Điều chỉnh: Nhấn nút điều chỉnh để vào giao diện điều chỉnh và xoay nút điều chỉnh để đặt các thông số điều chỉnh;

2 Nguồn cung cấp điện: bật và tắt nguồn cung cấp điện của hệ thống. Khi bật hệ thống, bạn cần nhấn và giữ nút nguồn trong 3 đến 4 giây cho đến khi bạn nghe thấy một âm thanh "bip" dài,sau đó bạn có thể nhấc nútKhi tắt, bạn cần nhấn và giữ nút bật trong 3 đến 4 giây;

3 màn hình: màn hình cảm ứng 5 inch.

1 Cảm biến: Cổng kết nối cảm biến của tàu thăm dò;

2 Sạc: cổng kết nối bộ sạc;

3 Jack tai nghe chuyên dụng.

Giao diện và chức năng giới thiệu

Giao diện hoạt động bao gồm khu vực hiển thị hình sóng và khu vực điều chỉnh tham số. Các chức năng của mỗi bộ phận được giới thiệu một lần theo logo trong hình trên.

1/2: Cài đặt tăng âm thanh / cài đặt kích hoạt âm thanh: Nhấp vào biểu tượng hoặc để nhập vào các thiết lập tăng âm thanh và thiết lập kích hoạt âm thanh giao diện.

1) Lợi lượng âm thanh có tổng cộng 1 đến 8 bánh răng có thể điều chỉnh.,Nhấn nút điều chỉnh để vào giao diện thiết lập tăng âm thanh và điều chỉnh âm thanh theo tín hiệu.

2) Kích hoạt âm thanh có tổng số từ 0 đến 99 mức điều chỉnh. Nhấp vào mũi tên lên và xuống để điều chỉnh ngưỡng kích hoạt âm thanh, hoặc xoay nút điều chỉnh, chọn biểu tượng,nhấn nút điều chỉnh để vào giao diện thiết lập kích hoạt âm thanh và điều chỉnh ngưỡng kích hoạt âm thanh. Giá trị giới hạn. Giá trị càng lớn, độ nhạy kích hoạt càng thấp và tín hiệu được lọc càng cao. Giá trị ngưỡng kích hoạt mặc định khi khởi động là 30 cấp.

3/4: Thiết lập tăng trường từ / thiết lập kích hoạt trường từ: Nhấp vào biểu tượng để nhập vào giao diện thiết lập tăng trường từ và thiết lập kích hoạt trường từ.Bên trái là cài đặt tăng trường từ và bên phải là cài đặt kích hoạt trường từ.

1) Lợi thế từ trường có tổng cộng 1 đến 8 bánh răng điều chỉnh.chọn biểu tượng, nhấn nút điều chỉnh để vào giao diện thiết lập tăng cường từ trường và điều chỉnh cặp từ trường.Lợi thế từ trường mặc định tại khởi động là 8 cấp độ.

2) Máy kích hoạt từ trường có tổng số 0 đến 99 bánh răng điều chỉnh. Nhấp vào mũi tên lên và xuống để điều chỉnh ngưỡng kích hoạt từ trường. Giá trị càng lớn,độ nhạy của kích hoạt càng thấp và tín hiệu được lọc càng cao. Hoặc xoay nút điều chỉnh và chọn biểu tượng, nhấn nút điều chỉnh để vào giao diện thiết lập kích hoạt từ trường và điều chỉnh ngưỡng kích hoạt từ trường.Lợi thế từ trường mặc định tại khởi động là 30 cấp độ.

5: Chứng chỉ thăm dò: Khi thăm dò không được kết nối, biểu tượng với chữ thập được hiển thị. Khi thăm dò được kết nối, biểu tượng không có chữ thập được hiển thị.

6: Quét toàn bộ: Chế độ lọc toàn bộ.

Bộ lọc thông thấp: chế độ lọc thông thấp.

Bộ lọc cao: chế độ lọc cao.

Bộ lọc băng thông: phương pháp lọc băng thông.

7Thiết lập tắt: Nhấp vào biểu tượng để bật và tắt chế độ tắt. Sau khi tắt được bật, khi người vận hành giữ tay cầm,người chủ ngay lập tức kích hoạt câm để tránh thiệt hại tiếng ồn cho tai.

8.BNR cài đặt: Nhấp vào biểu tượng để bật và tắt giảm tiếng ồn kỹ thuật số.Công nghệ giảm tiếng ồn kỹ thuật số nền BNR được sử dụng để đối phó với nhiều tiếng ồn trong môi trường xung quanh, làm cho nó dễ dàng hơn để xác định chính xác điểm.

9Thiết lập âm lượng: Nhấp vào biểu tượng, hoặc xoay nút điều chỉnh để thiết lập âm lượng, và nhấp vào nút "+" hoặc "-" trên màn hình. Điều chỉnh âm lượng tai nghe.Có 0 đến 16 mức điều chỉnh tổng cộngNó được khuyến cáo để thiết lập nó đến 8 cấp độ.

10Hiển thị năng lượng: Hiển thị trạng thái pin của thiết bị.

11.Trọng lượng âm thanh: chỉ báo cường độ âm thanh và hiển thị số tương ứng.

12. tín hiệu điện từ: khởi tạo hoàn tất, bạn có thể lấy mẫu logo (đám sét màu vàng); câm hoặc cảm ứng cảm biến logo (đám sét màu trắng).

13.Sức mạnh từ trường: chỉ báo sức mạnh từ trường và hiển thị số tương ứng.

14Bốn bộ hiển thị dữ liệu chênh lệch thời gian âm thanh và từ tính, hiển thị chênh lệch thời gian âm thanh và từ tính để tham khảo người dùng để cải thiện độ chính xác của điểm cố định.
