| Nguồn gốc: | Tây An, Thiểm Tây, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE |
| Số mô hình: | XHSZ506S |
XHZS506S
Thiết bịthiết bị chọc cáp XHZS506S là thiết bị chuyên dụng, chủ yếu dùng để nhận dạng phá hủy cáp sau khi đã xác định cáp và trước khi cắt.
Trong quá trình thi công cáp điện, khi di chuyển và sửa chữa các cáp đã lắp đặt, thường cần phải cắt bỏ các cáp liên quan. Để đảm bảo an toàn tuyệt đối cho người vận hành. Trước hết, cần phán đoán xem các cáp liên quan tại hiện trường có đang mang điện hay không. Chỉ sau khi xác nhận mới có thể cắt bỏ các cáp liên quan.
Phương pháp xác nhận tuyệt đối xem cáp có mang điện hay không hiện nay chỉ có phương pháp nối tắt cáp với đất hoặc với pha bằng cách đâm cơ học.
Thiết bị chọc cáp sử dụng thiết bị đâm điều khiển từ xa/tự động, có thể phá hủy và đâm xuyên các cáp liên quan tại hiện trường một lần. Nếu cáp đang mang điện, cáp sẽ phát nổ khi bị đâm, nếu không cáp sẽ không mang điện.
Bao gồm hai phần: súng phóng và bộ điều khiển:
Nguyên lý hoạt động
Súng phóng là thiết bị chuyên dụng loại piston tốc độ thấp được thiết kế đặc biệt để chọc cáp. Cấu trúc hợp lý, trọng lượng nhẹ, lắp đặt và cố định cực kỳ thuận tiện. Có thể lắp đặt ở bất kỳ góc nào. Bộ điều khiển sử dụng mạch phát hiện điện tử tiên tiến. Thiết bị có thể phóng từ xa một chiếc đinh sắt vào cáp, gây ra hiện tượng ngắn mạch cáp. Nếu cáp đang mang điện, nó sẽ bắn và phóng điện. Nếu không có điện, đó là cáp đã ngắt điện.
| Đường kính cáp (mm) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| Thông số đinh | PS27C8 | PS37C8 | PS47C8 | PS52C8 | ||||
| Thông số. | đen | xanh lam | vàng | đỏ | khuyến nghị | 35kV trở xuống | Trên 35kV |
| Công suất | Tối thiểu | nhỏ | trung bình | Lớn | với S1 vàng | với S1 đỏ (6.8*11mm) |
Mô tả làm việc
Đối với thiết bị chọc cáp, một súng phóng chỉ có thể tạo ra một điểm ngắn mạch trên cáp tại một thời điểm, và một súng phóng kép có thể tạo ra hai điểm ngắn mạch trên cáp tại một thời điểm. Vì cáp ba pha thường có hình dạng "品", nếu một súng phóng bị đâm, nó sẽ chỉ đâm vào khe hở của "品" (tức là khe hở giữa hai pha) mà không xuyên qua toàn bộ cáp. Sự tồn tại không thể tạo ra hiện tượng ngắn mạch thực sự, tức là không đạt được mục đích chọc. Nên sử dụng cấu hình súng phóng kép. Khi góc giữa hai súng phóng không phải là 120°, ít nhất một súng phóng có thể đạt được mục đích chọc và tạo ra điểm ngắn mạch.
Tính năng sản phẩm
1. Khi góc giữa hai súng phóng không phải là 120°, ít nhất một súng phóng có thể đạt được mục đích đâm xuyên và tạo ra điểm ngắn mạch;
2. Sử dụng điều khiển từ xa có dây + không dây, và có thể điều khiển từ xa xuyên tường;
3. Có thể sử dụng cho cả AC và DC, với gói pin lithium tích hợp và thiết bị lưu trữ năng lượng dung lượng lớn, và có thời gian sạc dài;
4. Kích thước nhỏ gọn, trọng lượng nhẹ, rất phù hợp cho sử dụng ngoài trời.
Giới thiệu giao diện vận hành
1. Tiếp đất: điểm nối đất của thiết bị, bảo vệ an toàn;
2. Đầu ra 1: dùng để kết nối với thân súng phóng;
3. Đầu ra 2: dùng để kết nối với thân súng phóng;
4. Sạc: Cổng sạc DC12V, kết nối với bộ sạc 12V để bắt đầu sạc;
5. Công tắc: bật/tắt nguồn làm việc;
6. Đèn báo 1: khi đầu ra 1 đang hoạt động, đèn báo sẽ sáng;
7. Đèn báo 2: khi đầu ra 2 đang hoạt động, đèn báo sẽ sáng;
8. Đèn báo nguồn: khi pin tích hợp đang hoạt động, nó hiển thị nguồn pin theo thời gian thực.
Đấu dây tại hiện trường

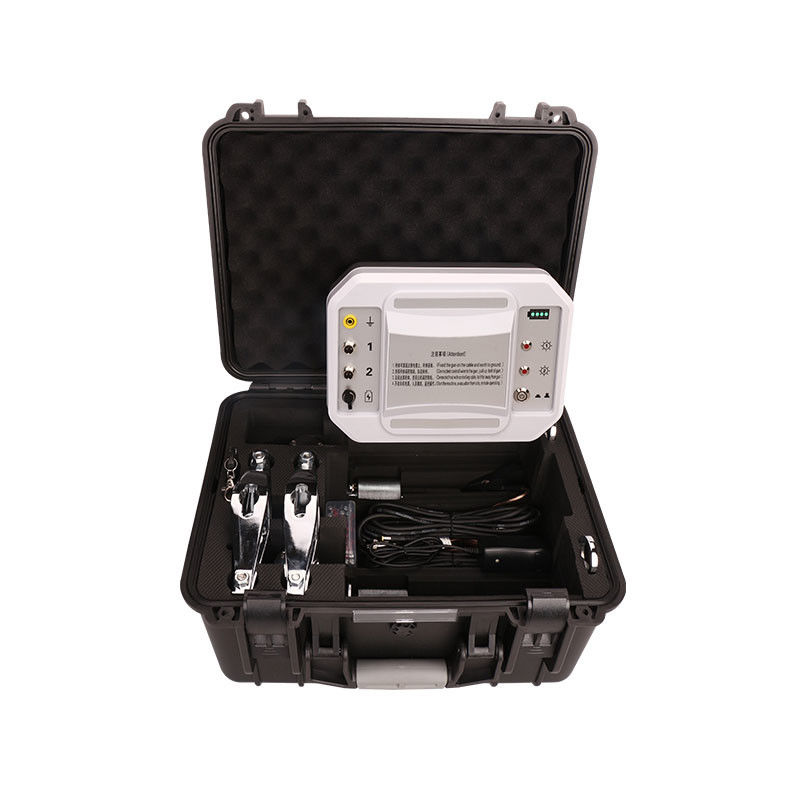

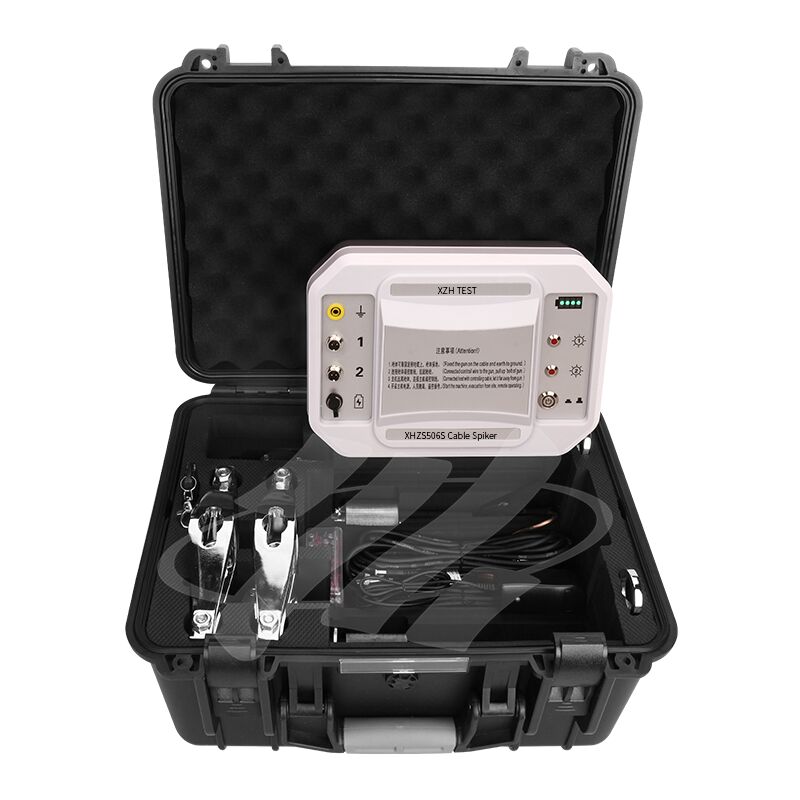

Danh sách đóng gói
1. Bộ điều khiển: điều khiển súng phóng thực hiện quy trình hành động đâm cáp;
2. Điều khiển từ xa: Hai nút (A.B) của điều khiển từ xa tương ứng với đầu ra 1 và đầu ra 2 của bộ điều khiển;
3. Đạn: Nạp vào buồng khi chọc cáp;
4. Đinh: cho vào ống đinh khi chọc cáp;
5. Súng phóng
6. Dây đầu ra: dây kết nối giữa bộ điều khiển và súng phóng;
7. Dây nối đất: dây kết nối giữa súng phóng và mũi khoan đất;
8. Mũi khoan đất: Thông thường, không có điểm nối đất chính thức tại hiện trường, vì vậy hãy tìm một điểm nối đất đáng tin cậy để cắm vào;
9. Tua vít, ổ cắm, bàn chải ống nghiệm: phụ kiện để làm sạch súng phóng;
10. Dây nguồn (sạc): Cáp sạc hộp điều khiển.
