| Nguồn gốc: | Tây An, Thiểm Tây, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE |
| Số mô hình: | XHHV535-4TS |

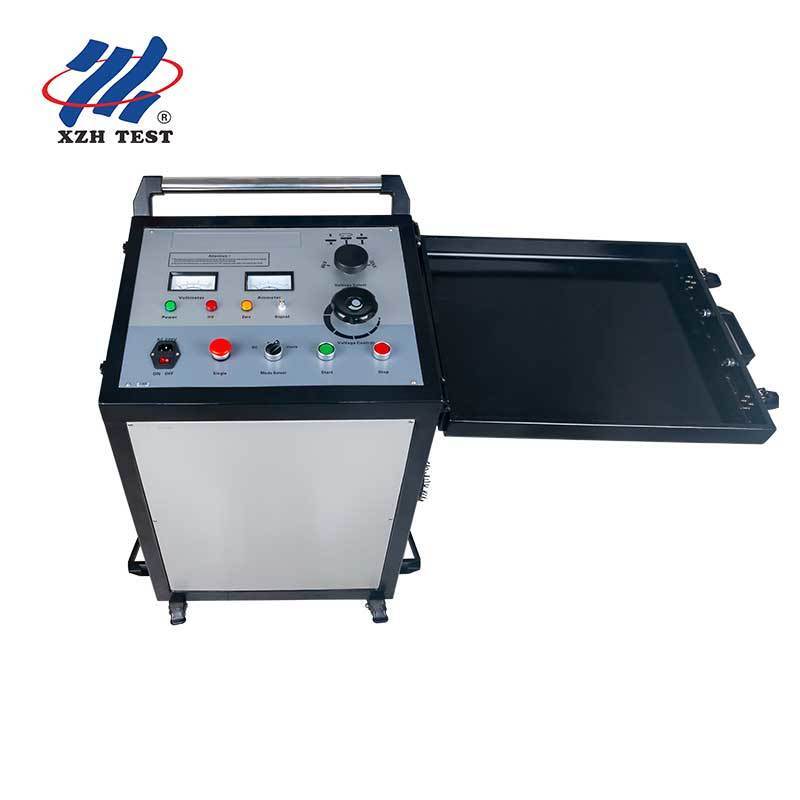

Máy phát xung điện cao cấp XHHV535-4TS có thể được sử dụng để xả xung và chịu được thử nghiệm điện áp trong thử nghiệm lỗi cáp điện áp thấp và cao.Mô-đun hình sóng lấy mẫu lỗi cáp thử nghiệm chính xác cao và biến áp nhỏ được lắp đặt bên trong, có thể thực sự đạt được hiệu ứng không bị hư hỏng bởi tác động, và nó cũng có các chức năng của tác động thời gian tự động, tác động thủ công và chịu được thử nghiệm điện áp.
Thiết bị này tích hợp một nguồn DC điện áp cao, một tụ điện lưu trữ năng lượng, một thiết bị xả bóng, một thiết bị xả tự động,và một thiết bị chuyển đổi mức điện áp thành một dụng cụ thử nghiệm cao cấp kiểu xe tảiĐây là một thiết bị thử nghiệm cao cấp kiểu xe tải. Thiết bị hoàn toàn giải quyết các vấn đề về dễ sử dụng, khả năng di chuyển, an toàn và độ tin cậy của các thiết bị thử nghiệm truyền thống.
Khi máy phát xung cao áp kiểu xe tải XHHV535-4TS đang sử dụng, sau khi chọn công tắc chức năng, nhấn nút khởi động để thực hiện công việc tăng cường điện áp cao.Nhấn nút dừng, và hệ thống nội bộ sẽ tự động giải phóng điện áp cao còn lại trên bộ sạc.
Máy phát sóng điện áp cao cũng có chức năng bảo vệ khởi động bằng không, có thể làm cho hoạt động của thiết bị an toàn và đáng tin cậy hơn.có thể làm cho đầu ra điện áp cao hoạt động trực tiếp đến mặt đấtVới phạm vi điện áp ba bánh và chức năng chuyển đổi công suất điện dung, người dùng có thể chọn các bánh răng thích nghi điện áp khác nhau theo nhu cầu điện áp cáp khác nhau,làm cho quá trình thử nghiệm dễ dàng hơn.
Bắt đầu bảng điều khiển
1Ammeter:Chỉ ra kích thước của dòng điện.
2. Voltmeter (Voltmeter):Điện áp đầu ra cao áp cho phép đo kV, được chia thành 8kV, 16kV, 32kV kết hợp với các phép đọc của công tắc mức điện áp.
3Đèn cao áp (HV):On có nghĩa là có đầu ra điện áp cao, và off có nghĩa là không có đầu ra điện áp cao.
4Đèn điện:Khi công tắc điện được bật, đèn chỉ số chiếu sáng.
5. Ánh sáng không (không):Chỉ ra rằng nút điều chỉnh điện áp ở vị trí không. Chỉ khi đèn không bật, điện áp cao có thể được khởi động.
6. Chuyển đổi bảo vệ quá tải:Khi nhấn, nó cho thấy chức năng bảo vệ quá điện đã được bắt đầu; khi nó bật lên, nó cho thấy thiết bị đã kích hoạt bảo vệ quá điện.
7. Chuyển nguồn:Chuyển theo chiều kim đồng hồ để bật nguồn cung cấp điện hệ thống, quay ngược chiều kim đồng hồ để tắt nguồn cung cấp điện hệ thống.
8. Một phím (Một):Phím này có hiệu lực khi phím chọn chế độ ở trong chức năng đơn.
9Chọn chế độ:được chia thành ba chế độ: điện áp kháng (DC), đơn (Single), và chu kỳ (Cycle). DC là điện áp chống lại chức năng. Khi chức năng này được chọn,cáp sẽ được thử nghiệm cho điện áp kháng tại thời điểm nàyĐơn giản là chức năng thủ công. Khi chức năng này được chọn, điện áp sẽ tăng sau khi điện áp cao bắt đầu.Chu kỳ là một chức năng tự độngKhi chức năng này được chọn, điện áp cao được bắt đầu để tăng điện áp.
10Nút khởi động:Trong vị trí không, nhấn nút khởi động. Tại thời điểm này, điện áp cao bắt đầu và đèn điện áp cao bật lên. Trong trạng thái không bằng không, đèn áp suất cao khởi động không bật lên.
11. Điều khiển điện áp:Khi nút này ở vị trí không, đèn không bật và điện áp cao có thể được khởi động. Chỉ sau khi điện áp cao được khởi động, điện áp có thể được tăng thông qua nút điều chỉnh điện áp.
12Chìa khóa dừng:Khi kết thúc thử nghiệm hoặc xảy ra bất thường, nhấn phím này để cắt đầu ra điện áp cao.
13Chế độ xoay điện áp (chọn điện áp):Nút này có ba chế độ mức điện áp, 8kV, 16kV, và 32kV. Xin quay nó vào vị trí thích hợp trước khi bật máy.
Mô tả bảng bên
1. ổ cắm điện (220V 50Hz):nguồn điện làm việc của thiết bị, cổng kết nối AC220V;
2.Khi người giữ bộ bảo hiểm của hệ thống cung cấp điện AC220V được lắp đặt;
3. Cổng thông tin liên lạc ( tín hiệu):Sử dụng dây Q kép để kết nối đơn vị và bộ kiểm tra lỗi cáp để thu thập hình sóng trong flashover.
Biểu đồ mặt sau
1GND an toàn:Để ngăn chặn các vỏ thiết bị được điện hoặc người có được, nó phải được kết nối đáng tin cậy với trái đất.
2. Đường nối điện cao (HV GND):Còn được gọi là đuôi điện áp cao, nó phải được đặt đất đáng tin cậy để ngăn ngừa rò rỉ và xả điện áp cao.hỏng điện áp cao và thiệt hại cho các thành phần bên trong của thiết bị, và tai nạn an toàn do rò rỉ hoặc xả trong thiết bị.
3. lấy mẫu GND:Các đầu cuối âm của tụ điện lưu trữ năng lượng xung có điện áp cao và phải được nối đất đáng tin cậy.Nó được sử dụng để lấy mẫu khi hình dạng sóng được lấy mẫu dưới trạng thái flashover điện áp cao của bộ kiểm tra lỗi cáp. (Nếu không có lấy mẫu flashover điện áp cao, vẫn cần thiết phải nối đất đáng tin cậy).
4. Điện áp cao (HV OUT):đầu cuối đầu ra điện áp cao DC chuyên dụng.
Các thông số kỹ thuật
|
Máy phát điện điện áp cao XHHV535-4TS |
Mức điện áp gia tăng và điều chỉnh phạm vi |
Mức 1: 0-8KV Mức 2: 0-16KV Mức 3: 0-32KV |
| Chuyển đổi mức điện áp gia tăng | Hướng dẫn | |
| Loại điều chỉnh điện áp | Tiếp tục | |
| Chứng chỉ | Kiểm tra điện áp bên cao, chỉ định điện áp và dòng điện đầu ra trong thời gian thực | |
| Năng lượng sóng ở mỗi cấp độ | Đến năm 2048J | |
| Chế độ hoạt động | Động cơ đơn, chu kỳ, DC | |
| Chuyển đổi chế độ hoạt động | Hướng dẫn | |
| Thời gian tác động | khoảng 5 giây đối với va chạm tự động, thời gian điều khiển tùy ý đối với va chạm thủ công | |
| Sức mạnh va chạm | 2KVA | |
| Dòng điện đầu ra liên tục | 60mA | |
| Chất điện tích hợp | 4μF/32kV, 16μF/16kV, 64μF/8kV điều chỉnh ba tốc độ | |
| Bảo vệ an toàn | Với chức năng bảo vệ khởi động bằng không, an toàn và đáng tin cậy | |
| Quyết định | Thiết kế đo điện áp cao độc đáo, trong trạng thái dừng lại nó sẽ tự động xả điện dung nội bộ của thiết bị | |
| Sức mạnh làm việc | AC 220V ± 10% 50Hz ± 2Hz (các điện áp và tần số khác có thể được tùy chỉnh) | |
| DC chịu được thử nghiệm điện áp |
Điều chỉnh điện áp đầu ra và phạm vi chỉ số 0-32KV, phạm vi chỉ số dòng điện đầu ra 0-20A |
|
| Điện đốt |
Điều kiện lỗi (đốt) với dòng điện lên đến 60 mA @ 32 kV, 120 mA @ 16kV, 240mA @ 8kV. |
|
| Cáp kết nối | Cáp đầu ra điện áp cao: 5m, cáp bảo vệ đất: 5m, dây điện 2,5m | |
| An toàn |
Bảo vệ chống quá điện áp, quá điện, quá nóng. Tự động xả sau khi hoạt động. |
|
| Xếp hạng bảo vệ | Không thấp hơn IP54 | |
| Sức mạnh làm việc | AC 220V±10% 50Hz±2Hz ((các điện áp khác và 60Hz tùy chọn) | |
| Kích thước ((mm) | 534L × 444W × 805H | |
| Tổng trọng lượng | Khoảng 120kg |
Danh sách đóng gói
Chiều dài của cáp đầu ra điện áp cao, dây đất và cáp điện có thể được tùy chỉnh.
Chiều dài tiêu chuẩn mặc định là: 5 mét cho cáp đầu ra điện áp cao, 5 mét cho cáp mặt đất và 3 mét cho dây điện.
Cáp thử nghiệm được hiển thị trong hình dưới đây là một cáp thử nghiệm mở rộng, có thể được tùy chỉnh từ 10 mét đến 50 mét.
